System72 Standerd

　　　System72　設計指針

制定日：2009年9月10日
制定者：t.minobe@Mi-Take

改訂１：2009年11月 6日　AC100V系追記
改訂２：2009年12月29日　各種基板例掲載
改訂３：2010年01月28日　取付孔位置表記法変更、±15(12)併記
改訂４：2010年 3月 27日　72基板外形図追記
改訂５：2011年 5月 26日　コネクタ等、関連部材の参考資料追記
改訂6： 2012年12月20日一部レイアウト等修正
改訂7： 2016年09月08日 webレイアウト変更対応

　はじめに
　System72 とは、Mi-Takeが設計を行う基板モジュールについて、汎用性の確保とより柔軟性を待たせるため、
基板取り付けサイズ及び電源コネクタ、入出力コネクタ等の設計が本指針に則り設計されたものを指す。
　このことにより、モジュールの取り付け、接続や機能の拡張/基板交換が容易、且つ端子の機能を容易に
推察出来ることを目指すものである。

　◆ System72設計基準
　基本的に下記内容に準拠するものとするが、自作の持つ自由度をこれによって限定する物ではない

　　1.基板サイズ
　　　最も一般的なユニバーサル基板である2種類に準拠するが、下記寸法を優先する
　　　(1)　外形サイズ　72×47 mm 　　取り付け孔位置寸法　各辺 -3mm　
　　　(2)　外形サイズ　72×95 mm 　　取り付け孔位置寸法　各辺 -3mm　

　　2.電源コネクタ
　　　電源は、±15(12)Vと+5Vについて規定する
　　　(1)　±15(12)V　日圧EHシリーズ　3ｐｉｎコネクタ　①pin -15(12)V, ②pin GND,　③pin +15(12)V
　　　(2)　+5V　　日圧EHシリーズ　 2pinコネクタ　①pin +5V,　②pin GND
　　　(3)　AUXとして、ターミナルブロック（ピン間5mm)を使用

　　3.信号系コネクタ
　　　信号系は、音声信号について規定する
　　　(1)　日圧　REコネクタ4pin　相当を使用し
　　　　　　①pin Lch,　②pin GND,　③pin GND,　④pin Rch　とする。
　　　　　　GNDの接続を ②または ③の片方を使う場合は、②を優先する
(2)　SPDIF等のIF用　REコネクタ2pinコネクタ　　①pin Signal,　②pin GND
　　　(3)　デジタル制御系として、RE5pinコネクタ使用。　pin接続は特に規定しない

　　4.AC電源系（低圧）コネクタ
　　　AC電源系でも、AC30Vrms 以下を扱う物について以下規定する
　　　(1)　ターミナルブロック（ピン間5mm)を使用。　接続ケーブルはネジ止めである
　　　(2)　日圧EHシリーズ　3ｐｉｎコネクタ　①pin AC, ②pin GND,　③pin AC

　　5.AC100電源系コネクタ
　　　AC100V電源系は、安全上最重要項目であり　電気用品安全法(PSE法）に則り設計すべき要件である。
　　　参考として、以下のコネクタを使う場合がある
　　　(1)　日圧VHコネクタ3pin　を使用。　①pin　及び　③pin間に　AC100Vを印加する。　
　　　　　　②pinは空き端子とし絶縁距離の確保を図る
　　　(2)　電源SW等への配線用として、日圧VH2pinコネクタを使用する。同極間での接続を前提とする

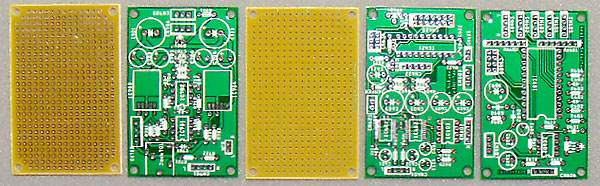

　　基板の例　・・・　ユニバーサル基板と system72 各種基板

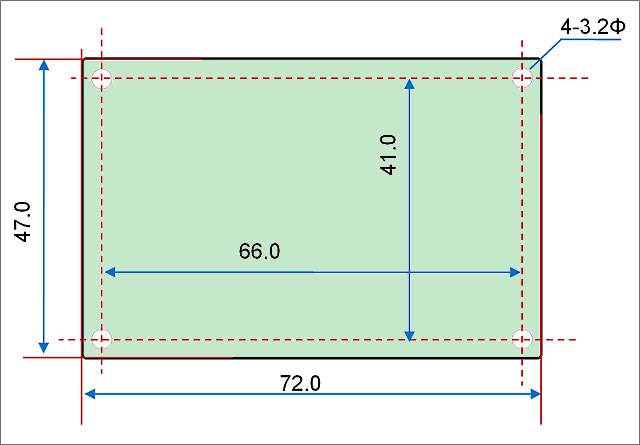

72基板　基板外形図　(72x47)

< このページ TOP >

参考資料

設計指針で規定しているコネクタについて　
品番や入手先の情報は下記の通りです。

基板用の電源系コネクタについて

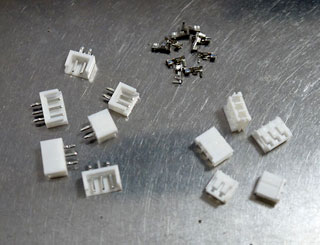

参考写真

メーカー名	日本圧着端子製造株式会社　　　　　ホームページ： http://www.jst-mfg.com/
コネクタ　シリーズ名	EH　コネクター
主な入手先	JST Shop (日圧総業㈱　インターネットショップ)　　　ホームページ： http://www.jst-mfg.com/shop/

	基板用ベースコネクタ品番	線材用ハウジング品番	コンタクトピン品番
2ピン	B2B-EH	EHR-2	BEH-001T-P0.6　（リール品：SEH-001T-P0.6)
3ピン	B3B-EH	EHR-3
4ピン	B4B-EH	EHR-4

　　　　　　　　　　　　　　　　　コンタクトピンはバラ品の品番です。リール品の場合9000～10000個単位です

EHコネクタ　その他の入手先情報
　・マルツパーツ　秋葉原店
　・RSコンポーネンツ
　・秋葉原ラジオセンター山長通商

基板用の信号系コネクタについて

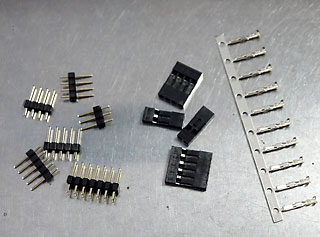

参考写真

メーカー名	日本圧着端子製造株式会社　　　　　ホームページ： http://www.jst-mfg.com/
コネクタ　シリーズ名	RE　コネクター
主な入手先	JST Shop (日圧総業㈱　インターネットショップ)　　　ホームページ： http://www.jst-mfg.com/shop/

	基板用ベースコネクタ品番	線材用ハウジング品番	コンタクトピン品番
2ピン	RE-H02、RE-H03、RE-H04等	RE-02	RF-SC2290 10000個リール
3ピン		RE-03
4ピン		RE-04

上記、JST製 REシリーズより入手性が良い　
「ハウジングやコンタクトピンに」は下記のものがあります。

但し、コンタクトピン単品は JST製とは互換性がありません。

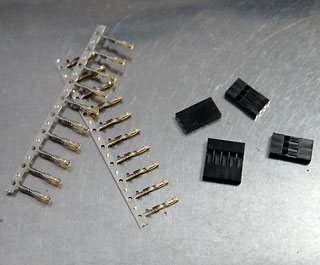

参考写真

入手先	取扱商品名
千石電商	信号伝達コネクタ　　商品URL　http://www.sengoku.co.jp/CategoryIndex/CategoryIndex-in.htm#connector
共立電子	QIコネクタ　　　　　　　商品URL　http://eleshop.jp/shop/c/c11201125/

コンタクトピンの圧着工具について

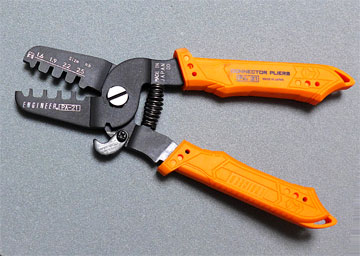

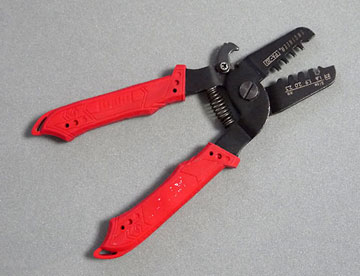

参考写真

メーカー名	株式会社　エンジニア　　　ホームページURL：http://www.engineer.jp/
推奨工具　シリーズ名	精密圧着ペンチ　PA-20
主な入手先	（秋葉原）　ヒロセテクニカル　他

PA-21も使用出来そうですが、EHやREコネクタでの
適合電線範囲の広さから PA-20 を使用しています。

追記： PA-21 買いました。　QIコネクタで AWG28より細いワイヤを使う場合、 PA-20 の方が使い易いです。　1個だけ買うなら PA-20 がお勧め。

REコネクタやEHコネクタのコンタクトの
抜き方は　こちらを参照下さい

< ページ TOP >

< system72 Menu >

基板に付属する REタイプや RFタイプのコンタクトピンを外して
順番を入れ替える場合、下図のようにカッターの刃でコンタクトピンを
押さえている爪を起こす事で簡単に抜くことが出来ます。
製造メーカーによって形状に若干の差異があるようですが
その点ご了承下さい。　　参考：「コネクタについて」

手順

(1) コンタクト(金属）をハウジングの爪で押さえてます

(2) ハウジングの爪をカッターの刃で少し浮かします。
下の写真の状態で、線材を引っ張ってコンタクトを
少しずつ抜きます。　引っかかりがあるときはカッター
の刃の当て方を変えてみます。

(3) 爪の引っかかりをうまく避ければコンタクトは抜けます

(4) 次のコンタクトを外します

* 何事も慣れです。　爪を起こしすぎると折れます。
ハウジングは柔らかいプラスチック成形品です。
優しく扱えば何度でも使えます。

- - - - - ダメにした場合は - - - - -

、ハウジング無しで使う手があります。
コンタクトピンの部分を熱収縮チューブで覆うと
完璧です。

でも、順番を間違いやすくなるので最終手段として使いましょう。

--------- ついでに ---------

電源用の EH コネクタも同様にコンタクトを抜けます

EH-3 のコンタクトを抜く例です

(写真のケーブル配列は標準・正常）

ハウジングの爪をカッターの刃で少し浮かします。
下の写真の状態で、線材を引っ張ってコンタクトを
少しずつ抜きます。　引っかかりがあるときはカッター
の刃の当て方を変えてみます。

爪の引っかかりをうまく避ければコンタクトは抜けます
