ATAPI (アタピ) コントローラとは

パソコン(PC)用のCD-ROMドライブやDVD-ROMドライブ等は技術革新の早さや、最新PCへの乗り換えによって 不要となり、自宅の片隅に眠っているドライブが多くあります。 これらの CDドライブは 先祖が音楽用CDプレーヤだったこともあり オーディオ機器としての血筋が流れており ドライブの後部端子にはオーディオ用の端子(アナログとデジタル)が付いています。 つまりう まく制御さえ出来れば パソコンが無くても 音楽CDの再生用に使えるのです。 しかも、パソコン用のCDドライブ生産数は 音楽CDプレーヤなどとは 桁違いの生産量ですから、低価格CDプレーヤより 良質な部品が使われているケースも多く見受けられ 音質的に満足できるものが たくさんあります。

これらのCDドライブを簡単に使うための制御基板が ATAPIコントローラです。 組み込み用マイコンを使って [PLAY] [STOP] [FWD] [RWD] [EJECT] といった プレーヤとしての操作を行えるようにしています。
ATAPI (AT Attachment Packet Interface) = CDドライブをパソコンから制御するための接続規約

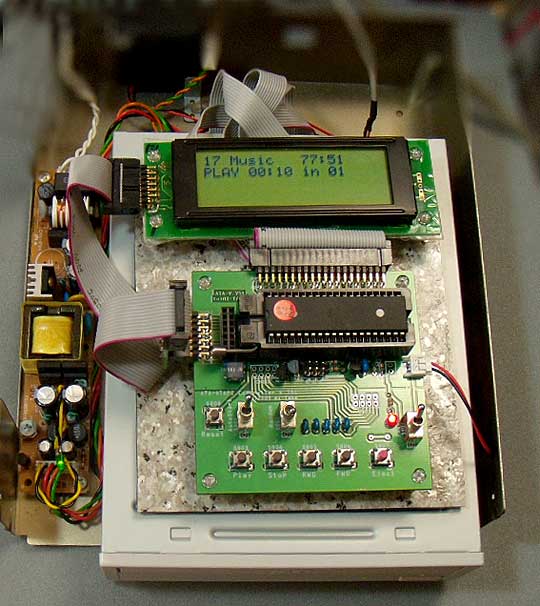

下の写真の例は、type1と呼んでいる コントローラ基板が 1枚構成の
ものを使って、動作するように組んだ例です。 コントローラを
ビニールタイルを取付板としビス留めして使っています。

開発用に使っているものなので、販売しているものとは 少し違っています。

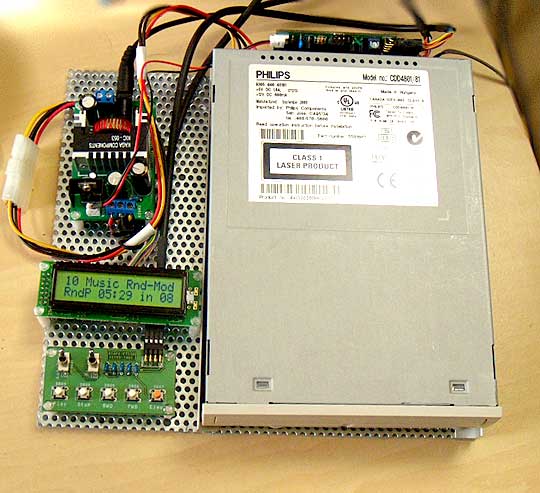

こちらの例は、type2と呼んでいる コントローラ基板が 2枚構成に
分かれるもの使って、動作するように組んだ例です。マイコンが
載った部分の基板は、ドライブの後ろ側に 直接ドライブに取り付け、
操作用のSWや 表示用のLCDと ケーブルで結びます。


こちらの方は レイアウトが比較的自由なので、自作ケース等に組み込みやすくなります。

どちらの例でも、ドライブの後部端子から出ている アナログ出力を
アンプにつなげば CDプレーヤとして 十分使えます

 上記の写真は、実験用なのでオープンフレームです。 この状態で ウンヶ月 使ってます。
(本当は もう少しマシなシャーシにしたいのですが ・・ 時間と ・・ 腕と ・・・・・ )

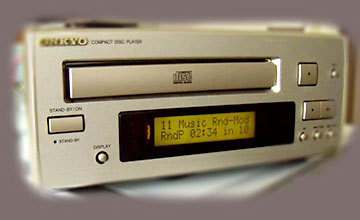

完成予想図


本物  CDプレーヤの
ケースに入れてみました


操作SWは、そのまま流用しました。

パターンを切ってSWに半田付けしてます


具体例は こちら

板金加工等 工作の腕に覚えのある方は
ケース加工に挑戦いただき マイ・オリジナルプレーヤを作って見ませんか



コントローラ基板は、Yahooオークションにて 販売中 !







コントローラ基板としてはこのような仕様と機能でまとめました
(最新のものについては、説明書を参照ください)


<ATAPI コントローラ仕様 >

制御対象 IDE/ATAPI インターフェース 光学ドライブユニット(CD-ROM drive etc.)
使用MCU ATMEL ATmega164P                                      MCU:Micro Controller Unit
表示LCD 16文字*2行 SC1602BS相当品
操作SW type1;6タクトスイッチ(PLAY/STOP/FWD/RWD/EJECT/Reset)、3トグルSW (AUTO SATRT/RANDOM/Power)
type2;5タクトスイッチ(PLAY/STOP/FWD/RWD/EJECT)、2トグルSW (AUTO SATRT/RANDOM)
コントローラ電源 5V 約100mA (含むLCDバックライト電流)   *別途、光学ドライブ用として約12V2A/5V2Aの電源要
基板接続方法 コントローラ基板と光学ドライブは40Pケーブルで接続、LCDは直づけ(type1)または、ケーブルにより接続可

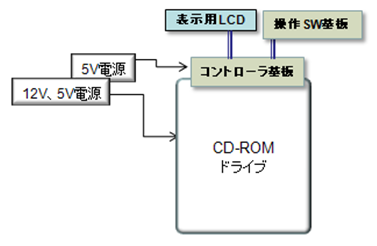

構成ブロック図
備考    ( AVR Studio4 V4.16Build628 + GCC 4.32(WinAVR) )

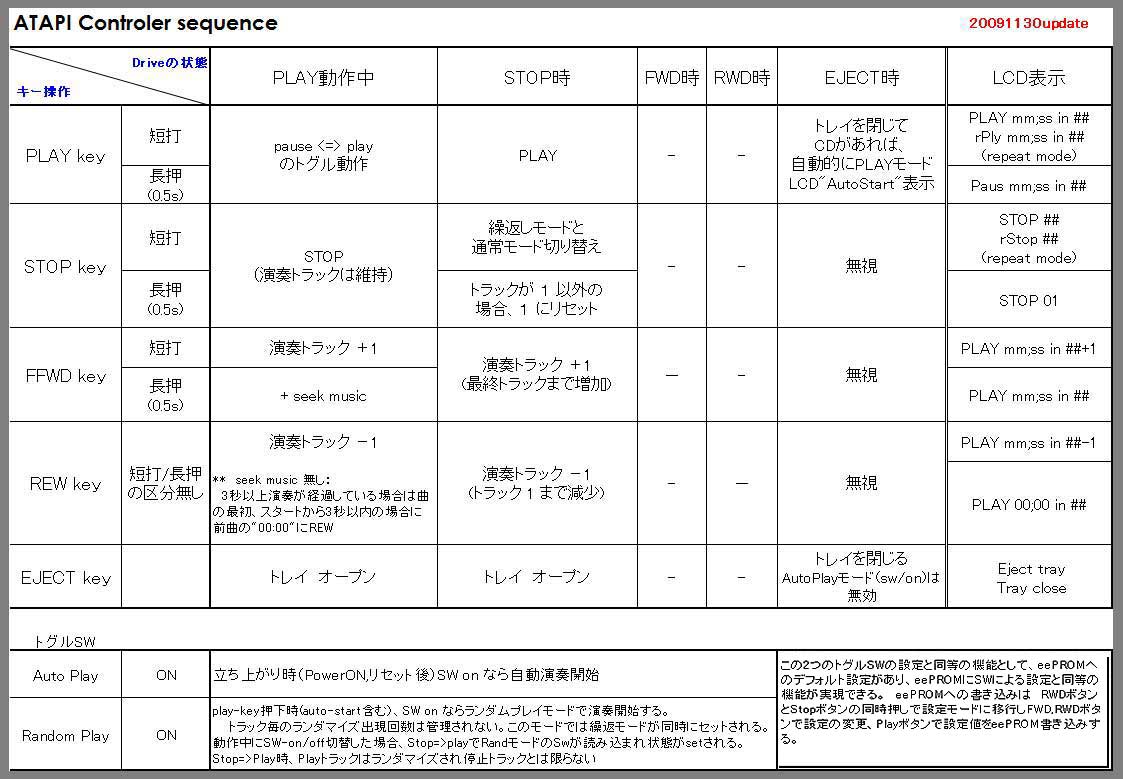

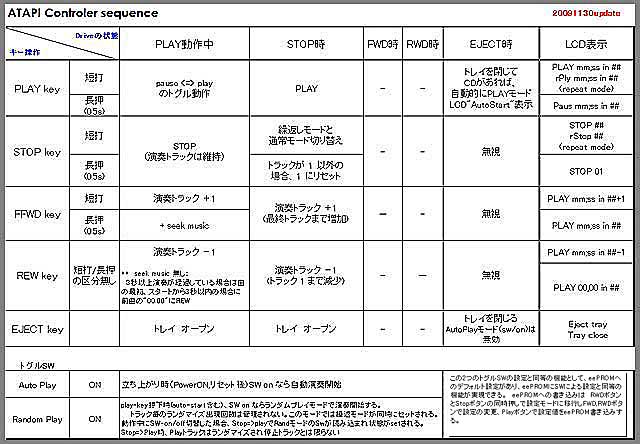

<操作キーによる機能一覧>
クリックして拡大




+++++ 動作の検証 +++++

コントロールソフト及び、マイコンI/O制御の動作確認は 下記ドライブにて検証しました。

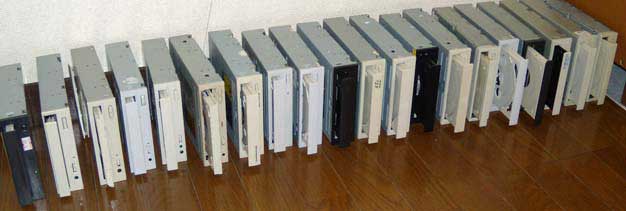

自分のPC用以外に 秋葉原のジャンク屋さんから 各種調達し確認したドライブは
メーカー16社 27ドライブに上ります
V1.00完成から 3ヶ月間エージングを実施し 細かいバグ等を潰しました。
11/13現在の最新は V1.03R2 です (2010/3/1現在V1.04R6)

メーカー PLEXTER Key Sysytem HL-DataStorage LG BTC(OEM) PIONEER SONY TSST Philips
モデル名 PX-W4012A PX-W8432Ti ACD-360 GCR-8406B GCR-8483B GCR-8403B GSA-4163B 48SSB DVR A15J CRX120E TS-H192 H352C
その1
H352C
その2
CR-480ATE
V011R5
version
×
V013R02
version
× × ×
V021R02
version
× × ×
V1.00R01
2009.07.02.
最新
V1.03R2
2009.10.8.
メーカー CREATIVE MITSUMI Richo AOPEN HP LITE ON NEC
モデル名 CD2422E FX3210S FX240S FX120T FX4830T RW7063
その1
RW7063
その2
MP9200A CD-948E LTN-489S LTN-486S LTN-40125N NR-7500A
V011R5
version
× × × × × ×
V013R02
version
× × × × × × × ×
V021R02
version
V1.00R01
2009.07.02.
最新
V1.03R2
2009.10.8.

# メーカ モデル Spec POWER
5V/12V
DATE
1 PLEXTER PX-W4012A x40、CD-RW 1.5A/2.0A FEB/2002.
2 PLEXTER PX-W8432Ti x32、CD-RW 1.0A/1.0A OCT/1999.
3 BTC(OEM) 48SSB x40 1.2A/1.3A OCT/2002.
4 MITSUMI FX3210S x32, CD-ROM 0.6A/2.0A MAY/2000.
5 MITSUMI FX4830T x48, CD-ROM 0.6A/2.0A NOV/2001.
6 MITSUMI FX240S x24, CD-ROM 0.6A/2.0A SEP/1997.
7 MITSUMI FX120T x12, CD-ROM 0.6A/2.0A OCT/1996.
8 HL-DataStorage GCR-8406B CD-ROM 0.9A/1.5A APR/2006.
9 HL-DataStorage GCR-8483B CD-ROM - FEB/2005.
10 HL-DataStorage GCR-8403B CD-ROM - FEB/2005.
11 LG GSA-4163B DVD±R/CD-RW 1.5A/2.0A MAR/2007.
12 TSST TS-H192 x56 - JAN/2007.
13 TSST TS-H352C x48,x16 DVD-ROM - NOV/2007.
14 TSST TS-H352C x48,x16 DVD-ROM - NOV/2007.
15 PIONEER DVR A15J DVD±R/CD-RW 2.1A/1.4A JAN/2008.
16 SONY CRX120E x12, CD-RW JUN/2000.
17 CREATIVE CD2422E x24, CD-ROM 1.0A/1.5A AUG/1997.
18 AOPEN CD-948E x48, CD-ROM 0.9A/1.5A JUN/2000.
19 KEY SYSTEM ADC-360 x36, CD-ROM 1.5A/1.5A
20 Richo RW7063 CD-RW 2.5A/1.0A JAN/2001.
21 Richo RW7063 CD-RW 2.5A/1.0A JAN/2001.
22 Richo MP9200A CD-RW/DVD-ROM 2A/1.0A JUL/2001.
23 HP LTN-489S x48, CD-ROM 1.5A/1.5A -
24 LITE ON LTN-486S x48, CD-ROM 1.0A/1.5A MAY/2004.
25 LITE ON LTN-40125N CD-RW 1.5A/1.5A AUG/2002.
26 Philips CR-480ATE CD-RW 1.0A/2.3A FEB/2002.
27 NEC NR-7500 CD-RW 1.5A/1.5A AUG/2000.




最新の確認リストは こちら




+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++



足かけ 6ヶ月にわたる開発が、一段落しました  (2009.11.)

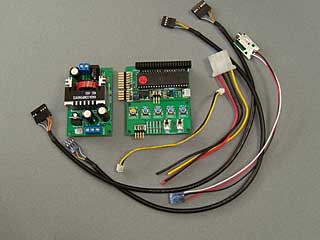

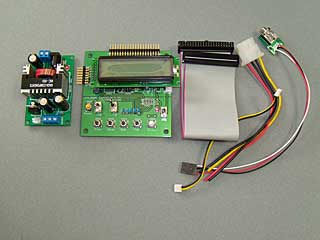

type1電源基板とケーブルセット                    type2電源基板とケーブルセット



どちらの場合も、これだけあれば あとは 12V/2〜3A のACアダプタ と CD-ROMドライブがあれば
CDP  ( Compact Disk Player ) が完成です
