ATAPIコントローラのLCD（液晶）端子にLEDをつなぐ
ATAPIコントローラは使い勝手を確保するため、16文字×2行のLCD(液晶）を使うことを
前提に設計されている。　発売開始後、ユーザーの反応やケース組込の検討から、
LCDにも使い勝手の悪い点が見受けられる。　もっと手軽な表示方法が必要と思われる。

そこで LCDと互換のある LED表示モジュールの検討を行った。
ソフト改造で 4-5個のLED駆動が可能となったので LED回路と表示機能（内容）について紹介する。
　まず、LCDとLEDの互換確保であるが、LCDモジュールとLEDモジュール（LED外付け回路の事を便宜上 LEDモジュールと呼ぶ） のどちらが コントローラに接続されたのか、ソフトで自動判別としたい。　それぞれ接続するモジュール毎に専用のコントローラソフトにしたのでは 使う方も開発する側も デメリットが大きいからである。　LCD駆動回路は IDEの制御回路ともマイコンの制御ポートを共用しているのだが LCDの enable(E)だけは、専用線となっているので このラインにつながる LEDモジュールを LCDと論理を逆にしておけば イニシャライズ時（電源on時）確認できる。　ということで、LEDモジュールでは（E)ラインを LOWにプルダウンしておくことで LCDとLEDのモジュール判断は可能である。　D4-D7のポートは IDEの制御と共用なので 可能な時のみLEDを駆動するために(E）で それらのポートにつなげる LEDをon-off制御することになる。　このため、IDE制御中は LEDはoffとなるため 表示にちらつきがでるので 最小限になるよう工夫・確認を要する。

ATAPIコントローラで 実際にLED表示で使ってみると、単純に音楽CDを再生するだけなら　PLay/Stop/Pause が表示できれば 十分であるが、コントローラ自体 もっと凝った機能も搭載しており それらの表示が欲しくなる。　

◆　1番目に追加した機能が　ランダムモードなのか 通常モードなのか、　を表示するために ランダムモード中は　PlayLEDを点滅するようにした。　

◆　2番目は、オートスタートとランダムモードは　eePROMで 初期値を設定できるのだが 表示がないと 設定不可能である。
　　そこで 設定モード表示用のLEDを追加し、eePROM設定モードに入ったら 点灯し StopとPauseのLEDで AutoStart　on/off、
　　Random on/off を表示するようにした。

◆　3番目は、曲番表示である。 CDを再生していると 何曲目なのか知りたくなる。
　　表示LEDは 上記の内容ですでに4個使っており 新たに追加する余地は、1個だけである。
　　一般に音楽CDに入っている楽曲数は　12-15曲までであることが大部分であるので
　　4個のLEDを使い 2進数表示とすることにした。最大15曲まで表示可能となる。
　　2進数表示は、一般の方には不案内な表示方法ではあるが、パズル的な感覚で数当てゲームとして・・・・・よろしいかと勝手に思っている。　

◆　残っていた 最後のポート(RS)に切換SWを入れて　状態表示モードと曲数表示モード　を切り替えるようにしている。


先にも述べたが IDEと 制御ポートを共用しているため、ラッチ回路がないので、LEDのちらつきは多少発生する。　
また使用するドライブの反応速度等に左右される面があるものの 状態を把握するための表示としては十分使える。


　できた回路図と実験用ブレッドボードが、下記である。



　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

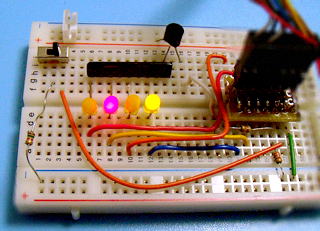

　実験用ブレッドボードの様子
・LEDシリーズ抵抗はアレイタイプを使用
・Stopに赤、その他は黄のLEDを使用　

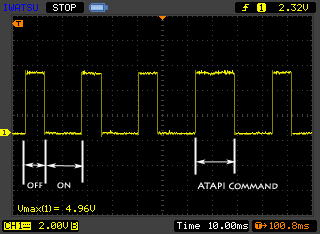

　・Play LED の点灯は Duty2：1程度で設定。ダイナミック点灯となるため
　　PlayLEDのシリーズ抵抗のみ 1/2としている。

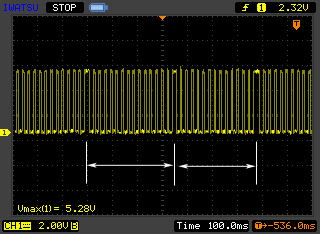

　・ATAPIの制御時 off時間が長くなるのでちらつきが生ずる
　　　　
　　・ちらつきの間隔は、ドライブや再生トラック等によって変化する。
　　・この場合の例では、300〜400mSで生じている。周期、幅とも
　　　不定期である

　　　
　
　手作りで 2種類 基板化 してみました。 （試作バージョンです）　
LCDと同じサイズで作った

「 なんちゃって LeD　！！」
 コネクタ幅で作った

「 Display of THE LED 」

LCDより2廻りほど小さく・・・

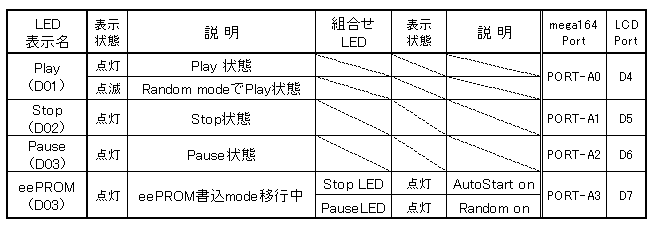

　状態表示モードでの LED(D01〜D04) と表示内容一覧

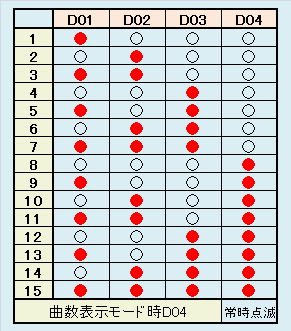

　曲番表示モードでの　LED(D01〜D04) と表示内容

但し 状態表示モードとの区別のため、
D04は消灯時 「短発光」、点灯時 「長発光」 の点滅となる。

　・電源on時のLED制御シーケンス
　　(1)電源on直後のATAPIリセット時、全LED同時点滅（3回）ｘ2回
　　(2)CDのチェック時(LCDでは99〜の減算カウント時） LEDの順次点灯の繰り返し
　　(3)操作モードに応じて、表示開始

　・トレイを EJECT した時には、
　　　　動作表示モード時　　D02 LED (Stop) が点灯
　　　　曲番表示モード時　　全LED消灯
　　と なります。

　・LCDではLCD内部にラッチ回路があり、状態を保持するので 表示が安定していますが、上記LED回路では ラッチ回路がないため
　　Play <=> Stop <=> FWD/RWD 等 操作時にLEDが一旦 全消灯するタイミングが出てきます。
本内容を反映したコントローラ ソフトは、V1.04R5  V1.04R6 V1.05R3 として リリース中です。

Type1 Mk2(LED表示機能内蔵バージョン) については　こちら、　type-2対応は こちら
