トランス式 電流-電圧 変換　その2  前のトランス式IV回路記事 => here ノーマル　IV変換基板記事 => here LUNDAHL Transformers

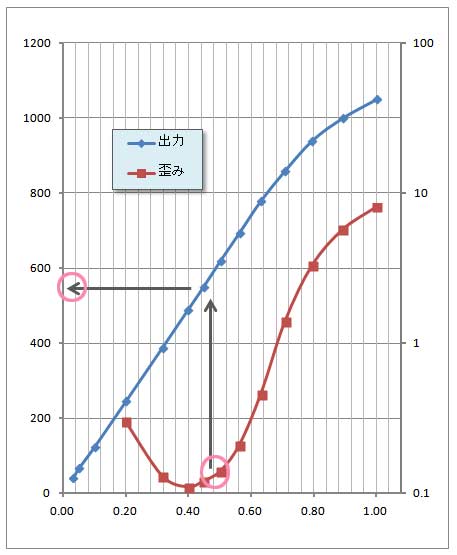

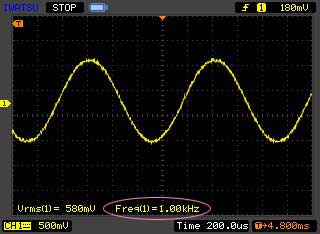

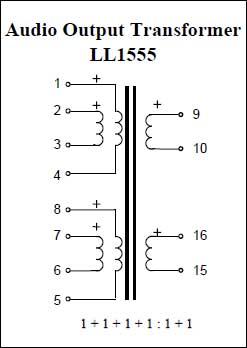

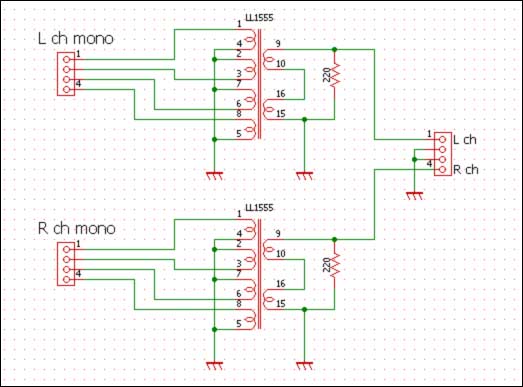

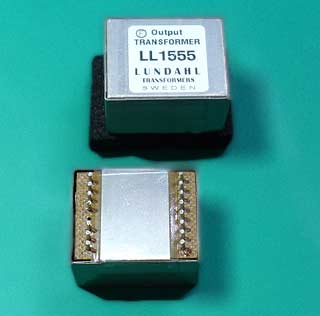

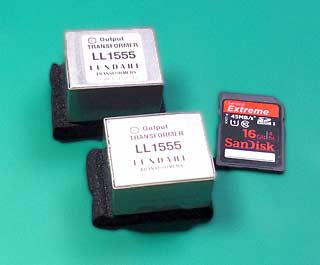

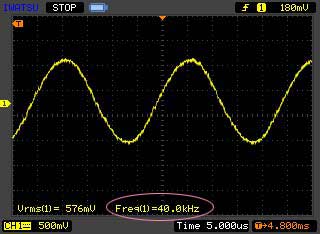

デュアルmonoモード IV変換をトランス でやってみました。 5V単一電源で デュアル mono ! IVコンバータの ICは 結構発熱しますので 発熱しないトランス式 IVは 暑い季節に最適かも ・ ・ ・ 省エネにもなる 一石二鳥方式 ？ 今回使ったのは、真空管アンプで 一度は お世話になってみたい あこがれの　SWEDEN LUNDAHL社の トランスです。 バランス出力用トランス LL1555 アムトランスに お願いして、取り寄せて頂きました。 イメージしてたより ちょっと小さい ・ ・ ・ ふ〜む、 少し不安 一次側に ４組 の巻き線があり まるで PCM179x monoモード対応の 申し子のような トランスです。 このトランスを2個使えば、「mono IV変換＋不平衡変換」　L/R 2ｃｈ分 完了　！ 超シンプル回路 ( DAC基板とのグランドを とり忘れると音が出ません  ご注意ください) 使用する DAC基板例 負荷抵抗の設定 IV変換のための抵抗（負荷抵抗）を検討します。 巻き線比や コアサイズ、巻き線抵抗（DCR)等の 兼ね合いを見ながらの設定となります。　扱える 最大レベルを見るために、抵抗値 470Ωで、信号 レベルを 可変して出力特性を確認してみました。 RL=470Ω　出力特性 （PCM1798W使用） （横軸は デジタル信号 0dB時を 1.00 に換算して表示してます） ( 歪み率は傾向の参考に。 LPF無しのため Fs漏れあり ) やはり、コアの飽和が早いようで 出力電圧 500〜600mVrms で歪みが悪化します。　この辺を目処に負荷抵抗を決めます。　 今回は、PCM1798monoで負荷抵抗　220Ωとしました。 （PCM1794/1792の場合は 100Ω位が適正となりそうです）  500-600mV だと、真空管アンプに ちょうど 手頃かもしれません。　往年の真空管アンプは、200mV〜400mVが AUX 定格入力でした。 デジタル入力　0dB時 580mV出力で周波数特性を 確認しました　　(220Ω負荷) 周波数特性は申し分なし。 なんと 40KHｚでも 殆ど落ち込み無しです。 （ サンプリング Fs：96KHz ） 1KHz 0ｄB基準信号 40KHz 0dBj時

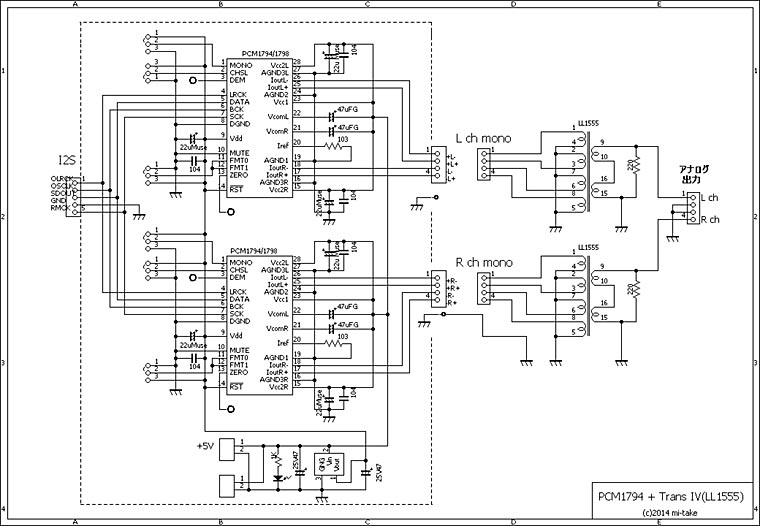

全体の回路・接続は下記の通りです PCM1794/1798W ＋ LL1555 IV 接続例 5V単一電源で動きますので、PCM2704/USBやCOMBO384/DDC等と 組合せれば、BusPowerで動かせますので、外部電源無しで動く 高性能&贅沢！ な　USB　Audio IF が完成しそうです。 真空管アンプを愛用の方、 是非 お試しあれ。
