LM49600 H.P.A. Type-A V3.0


LME49600 ヘッド フォン アンプ タイプ A の基板を改版しました。
基本回路や部品配置などは これまでの V2.3 と ほぼ同じです。
反転型の検討資料は こちら

改版ポイントは、 反転入力型への対応です。 半田ジャンパーを切り替えることにより
反転型 と 非反転型に 使い分けできます。 といっても抵抗値は それぞれ異なりますので
最初に どっちで作るかをきめてしまいましょう。 完成後の抵抗交換は ちょっと大変です。

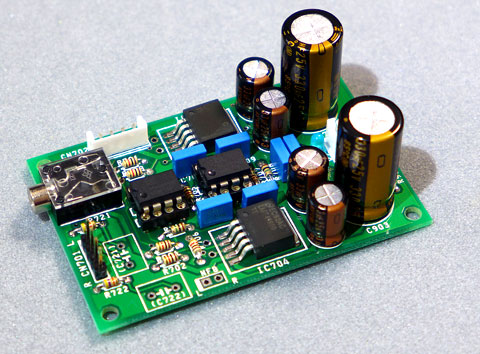

V3.0基板 Assy品(非反転型)



デフォルトは非反転型の一般的な接続で出荷されます。

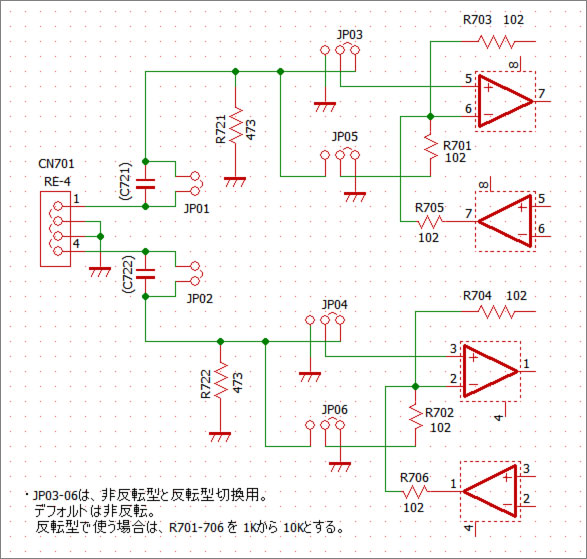

回路的には、下図の状態です。





反転回路にするには、R701 〜 R706の 1KΩ を 10KΩ にして
JP03 〜 JP04 を 変えます。

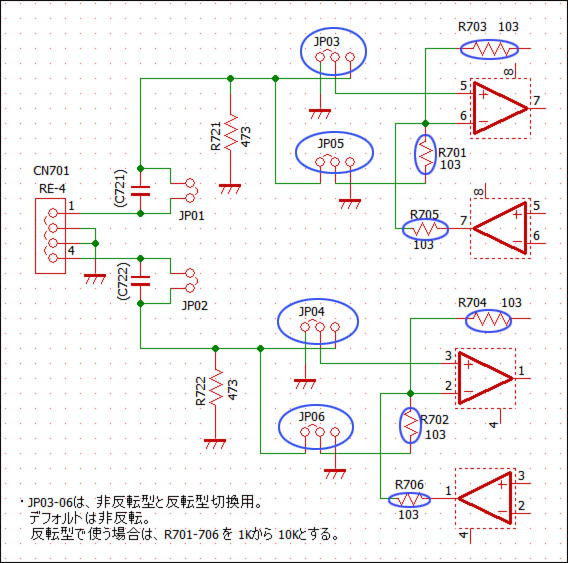

反転型の場合の回路は、下図になります。

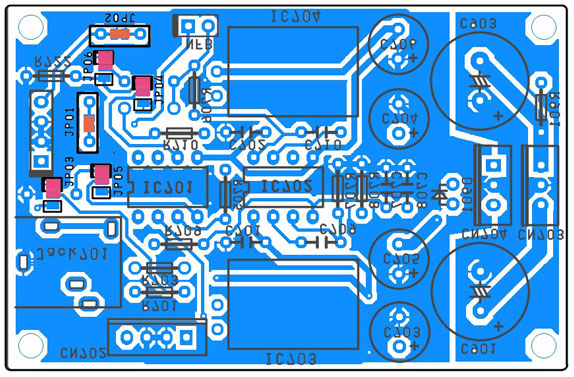

半田面 ジャンパー設定(デフォルト位置)


反転回路にする場合は、JP03〜JP06のショートを反対側に変えます。

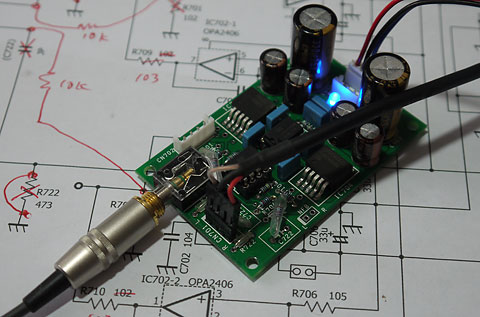

音はどうか:反転型の検討資料は こちら


試 聴 ・


試聴感想 : 例えるなら EL34UL接続から 3極管接続に変えた時のような感じ でしょうか。
OPA2604の 図太い馬力感が しなやか&マイルド傾向に 振られるようです ・ ・ ・


今お使いのLME49600H.P.A.基板の音が、しなやかな傾向になったら良いな〜
と 思っている方は、 改造お 試しあれ。   10KΩ 6本で 幸せが見つかるかも。
