PCM2706+TDA1543基板にSPDIF入力 CS8416 DAI基板 をつなぐ |

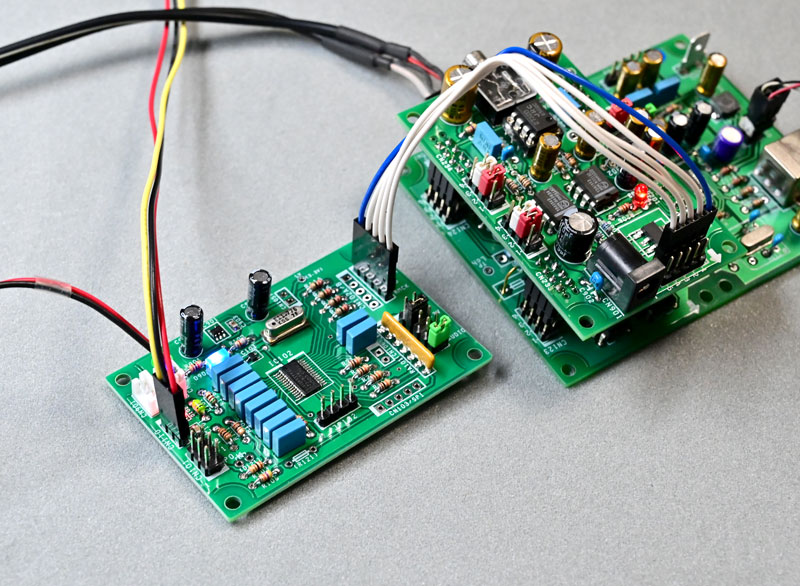

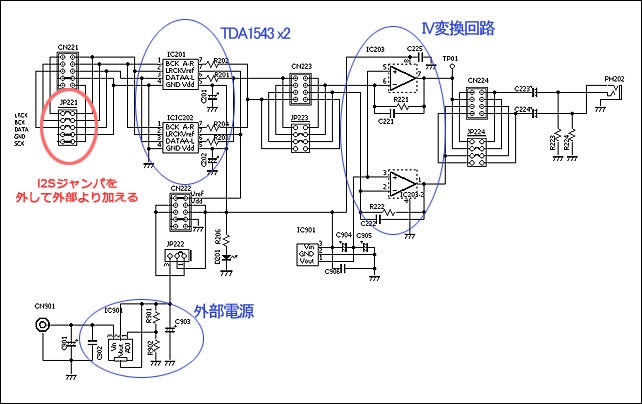

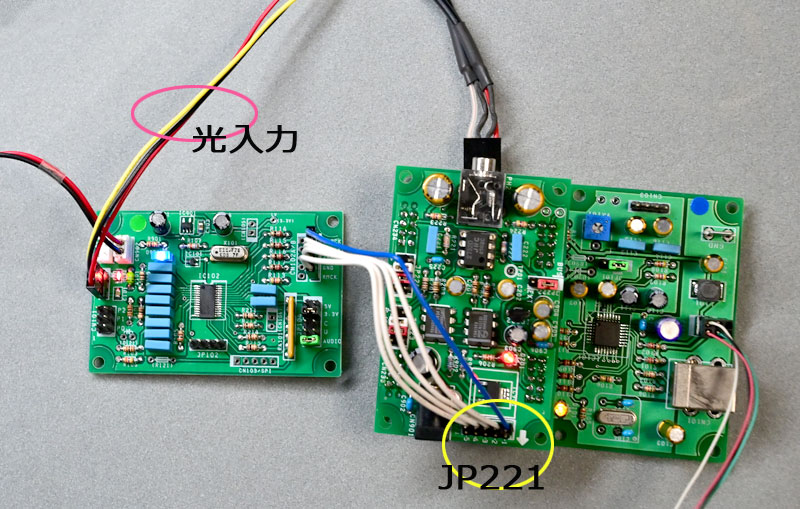

PCM2706+TDA1543基板 なかなか宜しいのですが、 中にはには SPDIFを つなぎたい ！ と、いう人も あらわれまして ・ ・ ・ この基板、I2S入力の対応をしてますので その情報を公開します。 まず、DAI基板の紹介 CS8416DAI基板 CSZ版  CS8416DAI基板 CZZ版  2枚のバージョンがありますが、これは ICチップの都合で 手に入ったものを使うと言う事で このようになってます。 同等なので どちらをつかっても同じです。 参考：CS8416と光入力   上図では光端子の例ですが同軸も可能です。 要するに、JP221がSPDIFの信号ジャンパーになっているので ジャンパーチップを外して外部ケーブルで CS8416DAI基板に 接続すれば OKです。 DAI基板には 外部 5Vが必要です。 参考：TDA1543スレーブ基板  PCM1798スレーブ基板は対応していません |
