| USB アイソレータ |

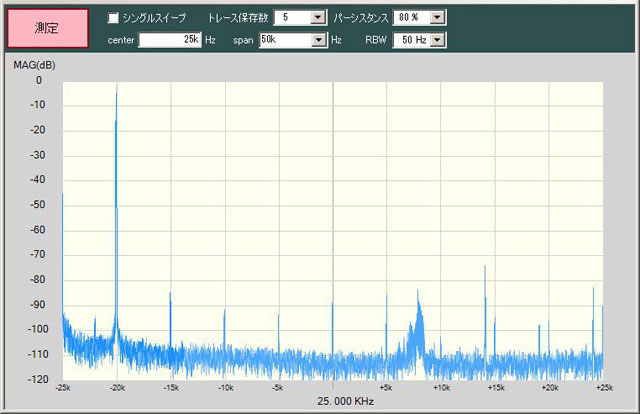

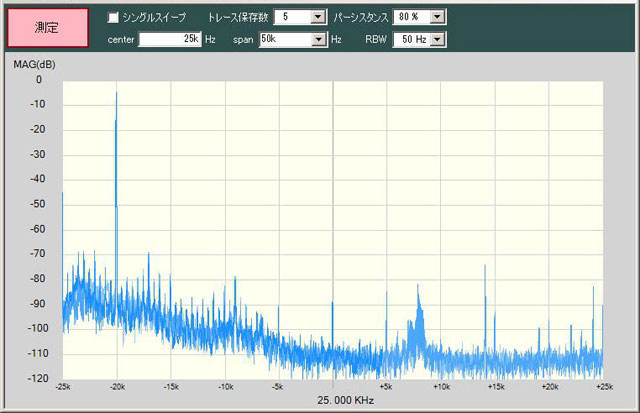

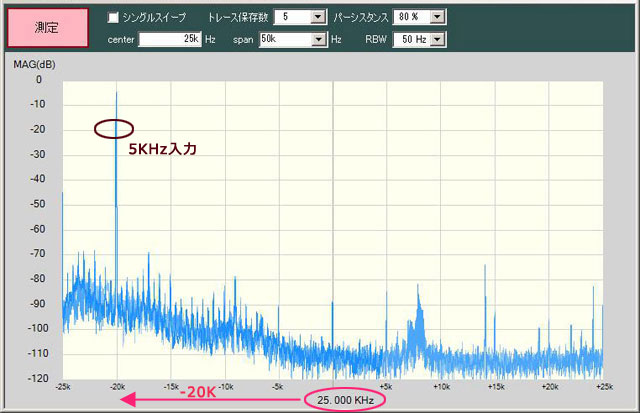

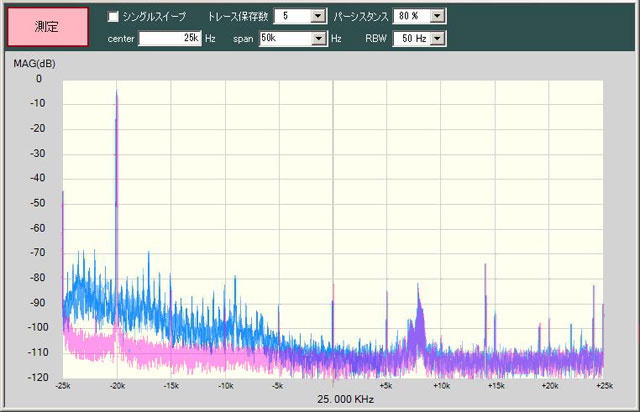

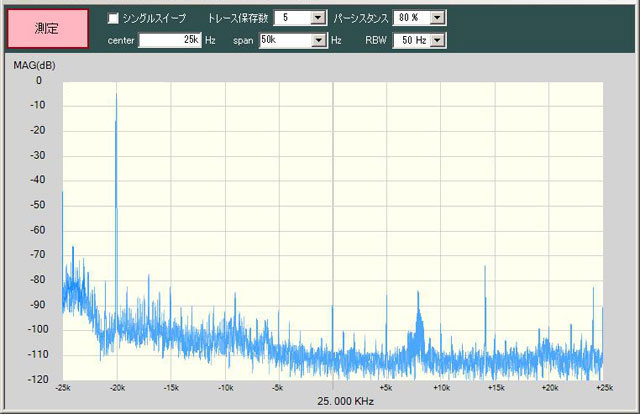

| 使うPCやUSBハブによって、何となく音の傾向が違うような気がしてるものの、あまり深追いして見ることが無いまま時が過ぎておりますが、ふとしたきっかけでスペアナ（もどき）で見てみる機会がありどうも違いがありそうだ、ということになりました。 とはいえ、日頃の忙しさにかまけて延び延びになっていたUSBアイソレータについてまとめて実験してみる機会を作りましたので、今回はその測定結果を公開致します。 PCオーディオ用として考えられる USBアイソレータとしては, 1.ADuM3160のような、USB用アイソレータ IC を用いる。 2.USB 電源クリーナ的なものを用いる 3.USB DDCとDACを分離して、その間を光り端子やパルストランス等でアース分離して結ぶ 4.USB DDCからI2Sで取り出す際に、ISO7640やSi8660等のデジタルアイソレータICを使う 等が考えれます。 3及び4は既に基板化済みですので今回は、1 と 2 について確認してみようと思います。 まずは、詳細に入る前にその効果の程をご確認下さい。 条件：プローブATT 無し、WG入力 5KHｚ/-10ｄB サンプル図 25KHzを中心とした図で入力は5KHｚです 下記が、測定した図です。 条件：プローブATT 1/10、WG入力 5KHｚ/-6dB |
