ATAPIコントローラ Type1 Mk2

ATAPIコントローラ Type1 (1枚基板タイプ)に Mk2 登場です。
これまで、LCDでの表示を前提としてきましたが,ファームエアを V1.04R6で LEDも対応できるようになった事から
コントローラ基板の中に LED表示機能を取り込み MK2 としてバージョンアップしました。

機能的には、LED対応として既にお知らせしていた内容と同等です。
LCDが持つ詳細な情報表示能力には及びませんが、手軽にCDドライブを使って音楽CDを再生するには充分かもしれません。
もちろん、LCDコネクタ、調整VR等を増設すれば 従来通りLCDでの表示も可能です。 (コントローラ基板はLED用/LCD用共通)


2枚に分割できる基板(type2)は こちら   .


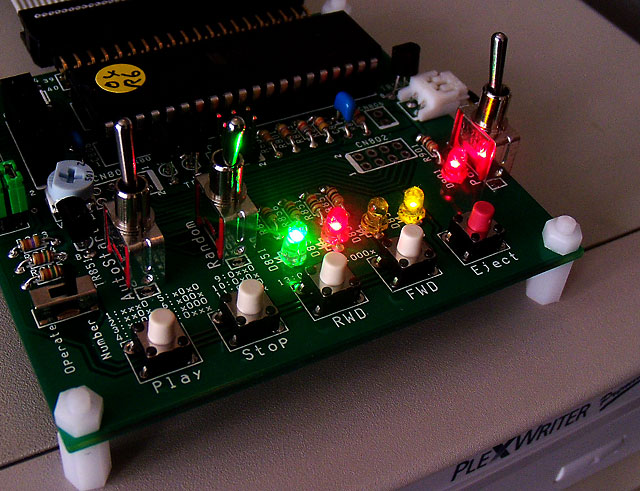

PLEXTER Premium2 を 動かしてみました




 LEDでの表示内容
  LEDの表示は、Mode SW の位置によって、2通りの表示モードが選べます。

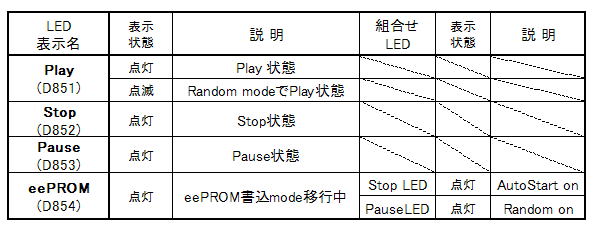

   (1) Mode SW: Operation 位置の場合、動作状態を表示します。
      ・ eePROM書き込みモード移行中は、D854が点灯し且つ D852とD853によって
                 AutoStart/Random それぞれの設定内容を表示します。(eePROMに書き込む情報です)



  (2) Mode SW: Number位置の場合、CDの演奏曲トラック番号を表示します。

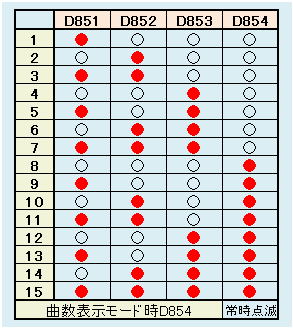

              表示は、2進数(バイナリー)表示で 1〜15までを表示します。内容は下記表を参照願います。

        (*) OparationモードとNumberモードの区分のため、D854は、
          ・ 消灯(○)の場合 短時間点灯による点滅、
           ・ 点灯()の場合 長時間点灯による点滅 となります。



実際のLEDが点灯した状態の写真

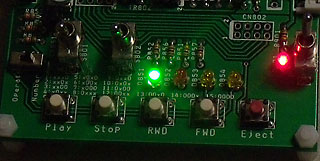

Play LED が点灯

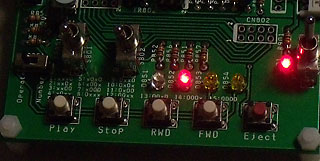

Stop LED が点灯

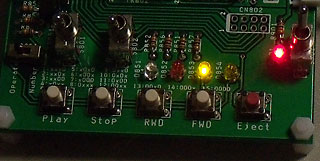

Pause LED が点灯

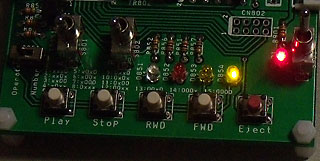

eePROM 書き込みモードの LED点灯

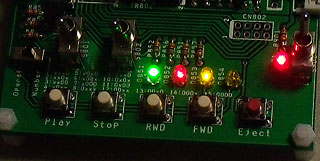

CD の曲数表示モードで 7曲目を LEDが表示




1 1 1 0 = 7

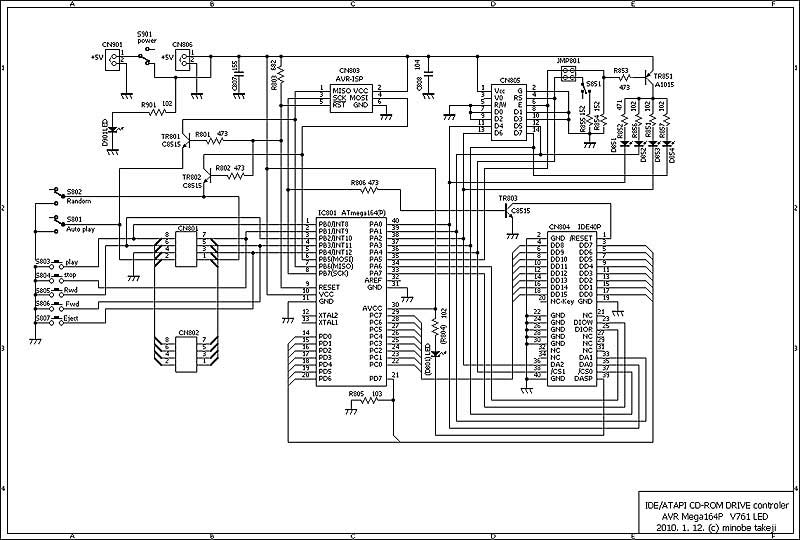

 LED表示タイプとして使用する回路図

  ・LCD接続のためのコネクタ、コントラスト調整VR等がありません。

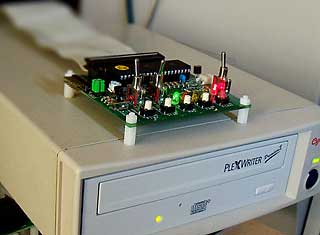

LED表示タイプの動作例です。 Play中のLEDが点灯しています

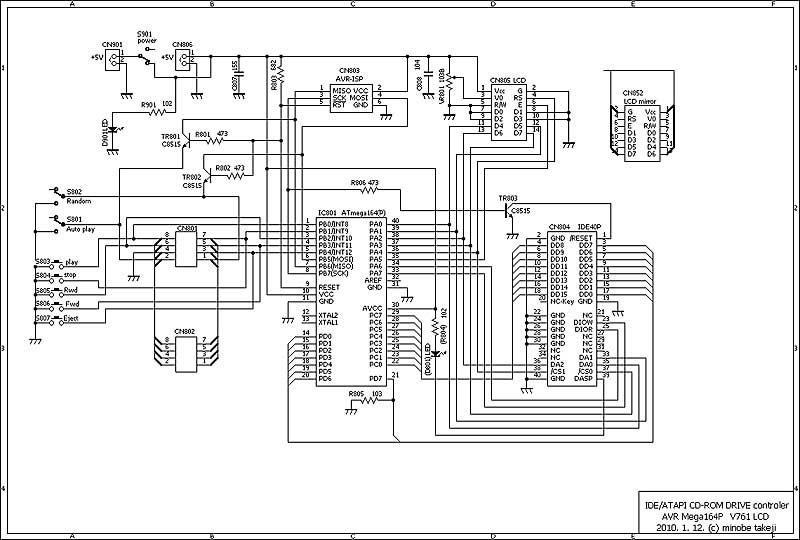

 LCD表示タイプとして使用する回路図 (従来のType1と同等です)

  ・LEDの点灯回路がありません 。

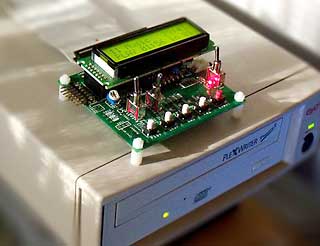

LCD表示タイプの動作例です



   組立キットの例

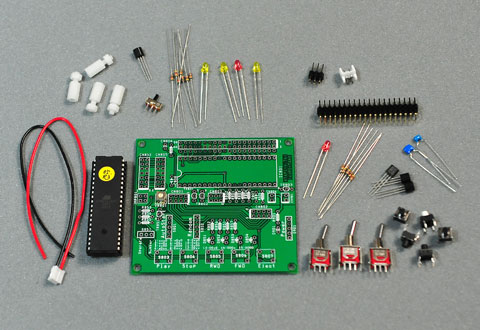

LED type のキット内容です

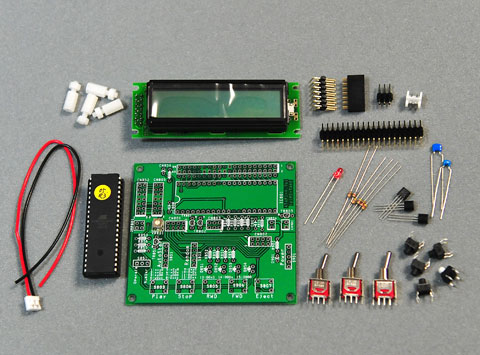

LCD type のキット内容です

 .               (注)実際の出品内容と異なる場合があります。






 LED/LCD それぞれのコントローラ基板Assy例です

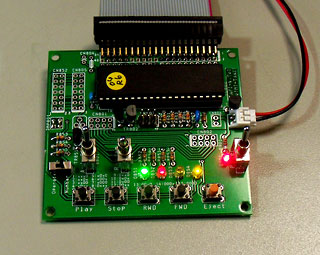

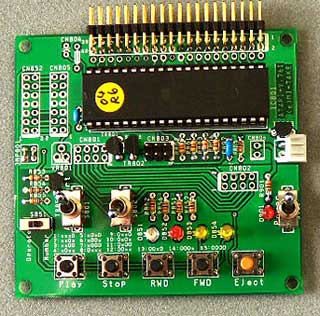

LED表示タイプのAssy例

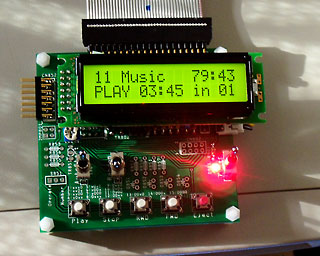

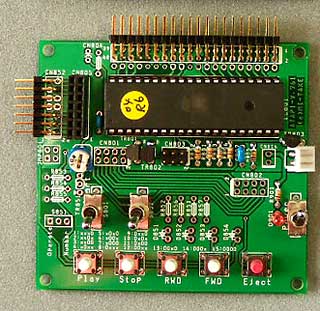

LCD表示タイプのAssy例


 ・最新(Sep,09.2010現在)のファームウエアのバージョンは v1.05R3 です。

 ATAPI-コントローラにLED接続する の検討資料は こちら

 LEDバージョンをLCDバージョンに改造するの参考資料は こちら
