AKM
AK4497SVQ

Jan, 05 2025 ~ ・ ・ ・

AKM から 期待の 新星
本当に 3月 出荷になるか





等々、VelbetSaundGrup. の
意気込みが伝わってくる

挫折した  AK4191 + 4499EX

2年前 打ち捨てられた 4191 + 4499


ノイズに埋もれて音がまともに出ない

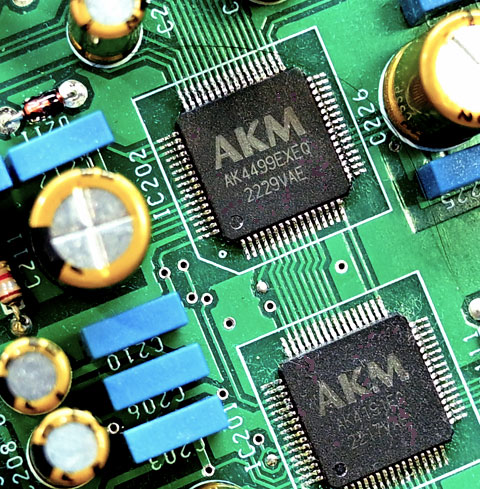

AK4499EXEQ ・ ・ ・


閑話休題

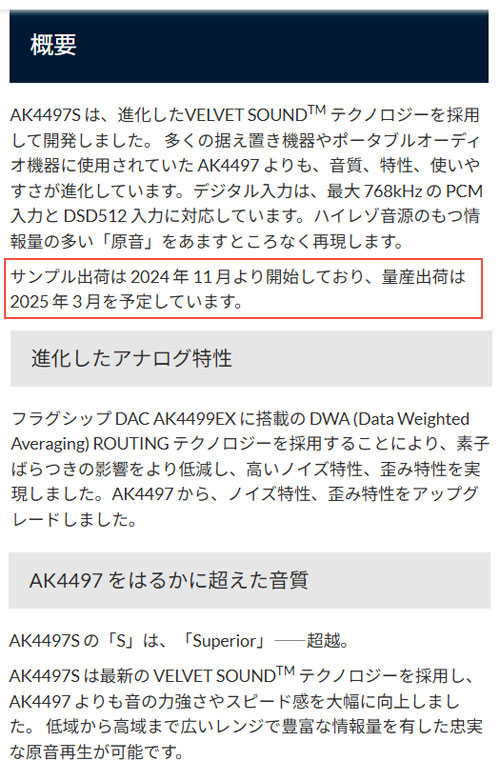

で、ほおっていたところ AK4497SVQが出るとの情報
 AK4497EQから 1~2dB 改善されてるようで ・ ・ ・
4499EXとは違いチップ構成は1個で行くようです

2025年3月 ~ IC出荷予定
さてさて



3月15日

やっぱり。
出荷延期になりました

残念 !!

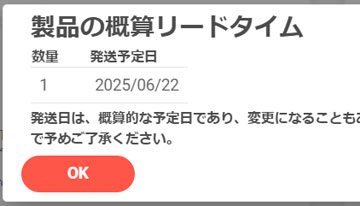

部品屋さんの告知


大手さん優先でしょうかね~
3ヶ月遅れです

6月27日 配達になりました!

延期はさておき、下調べ を始めましょう !

AK4497SVQ から DSD512 対応の COMBO768 に
適応しようと予定していたのですが、
AK4493SEQ も スペックをみると DSD512 に対応してます
あれ ~ AK4490R と同じ DSD256 までかと思ってました

まあ それでも ソースの関係で DSD128 までしか
これまでの基板の動作確認は できていません

ということで、COMBO768 が対応する DSD1024 まで
のソースを探し どこまで可能なのか Check しましょう

AKM スペック
DAC S/N レシオ PCM max DSD max
AK4490R 120 dB 768k 256fs
AK4493S 123 /125dB 768k 512fs
AK4497S 129 /131dB 768k 512fs

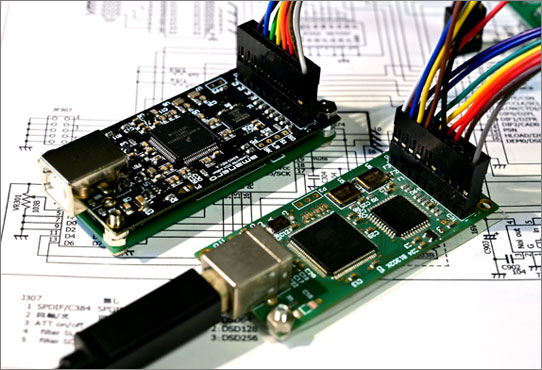

C386 と C768 DDC



COMBO スペック
DDC PCM max DSD max
COMBO384 384k 128 /512fs
COMBO768 768 /1536k 512 /1024fs

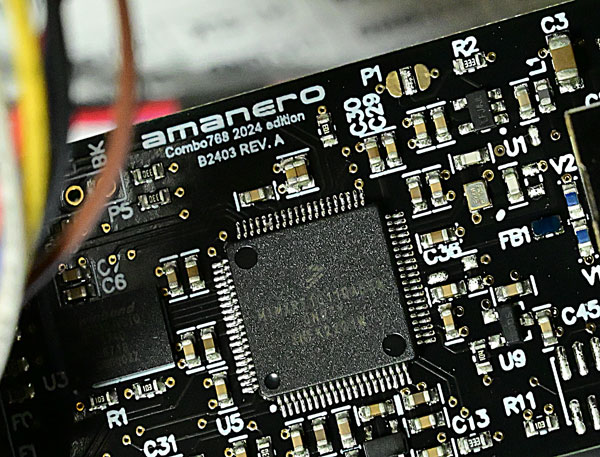

C768 DDC アップ



Foobar2000 の設定が難しそう

と 思ったのですが Foobar2000 が
メジャーバージョンアップ ?
して結構スムースに設定できそう



つづく ・ ・ ・


オペアンプの推奨が OPA1612となっていますが 出力電流等の スペックで 対抗モデルと目される NL8802 を AK4497SVQ DAC で 採用します。 このオペアンプは 旧 NJRの MUSES の流れを汲むもので

 ・ 動作電圧 ±22.0V
 ・ 低歪率 0.00005%
 ・ 利得帯域幅積 45MHz
 ・ 出力電流 60mA

と 良好なスペックを示しています


それぞれの 出力電流特性 を引用します

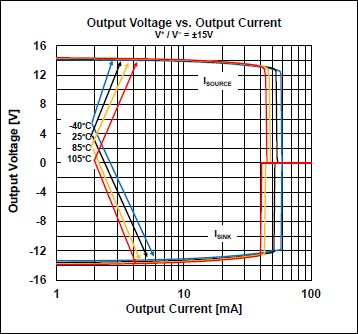

NL8802

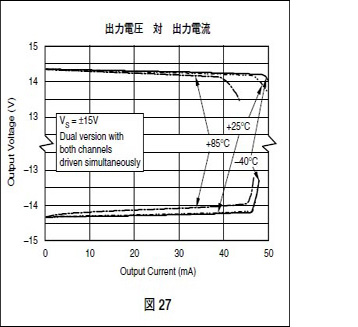

OPA1612

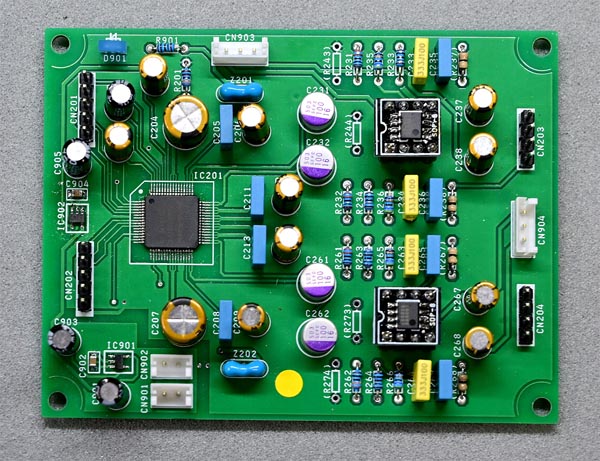

 6月27日に AK4497SVQ 到着

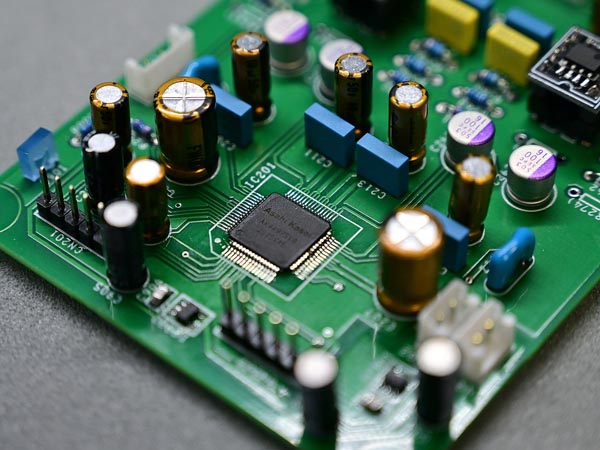

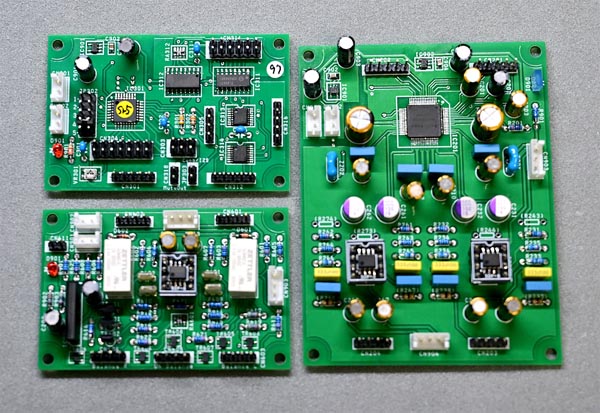

基板に付けて いざ動作 !
あれ 動作しません ・ ・ ・

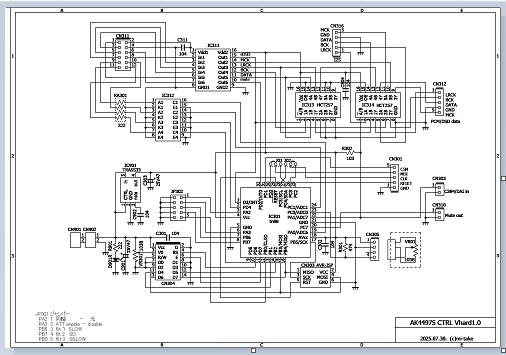

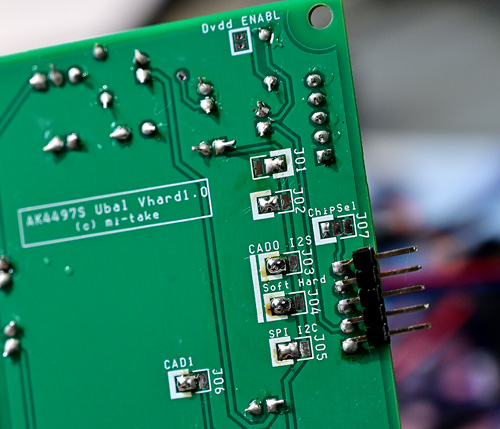

ハードモードでも動くようにした基板も作ってみました

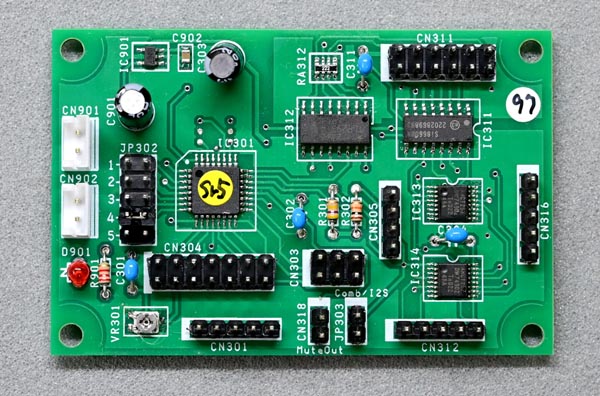

ハードモード 基板





基板ミスかと 何度か作り直したのですが
ソフトの copy & past ミス
レジスタ番号の修正モレ ・ ・ ・

あれこれ調べているうちに お盆になってしまいましたが

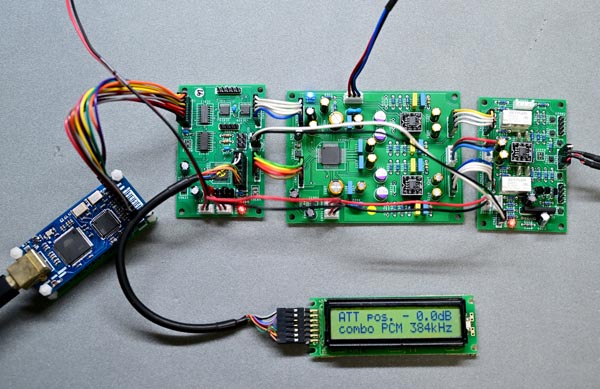

ようやく 動き始めました

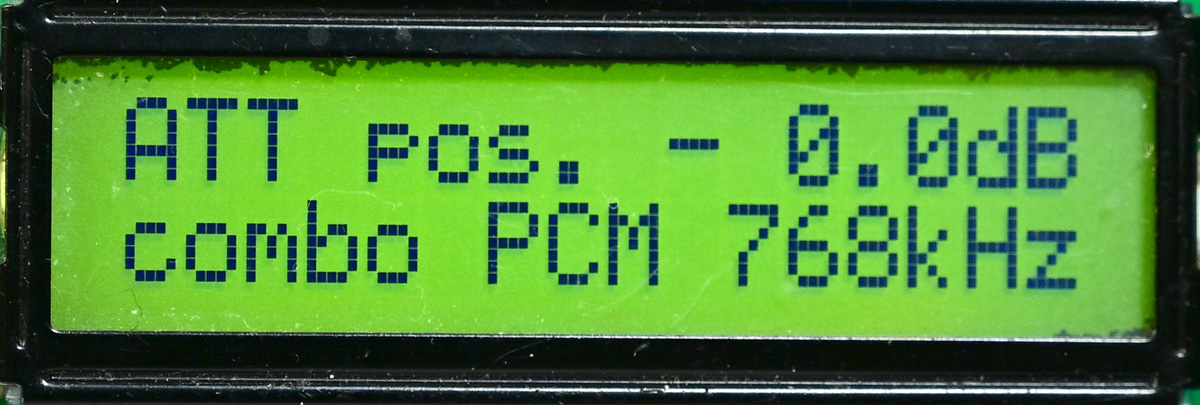

DSD512まで動作確認できました。
DSD1024は、combo768でも DoPでは動作しません。
foobr2000 が以下のコメントを吐きます

Unrecoverable playback error:Sample rate
of .28.224 MHz not supported by this device


DSD1024 は Natiive DSD の動作が必要なようです

---------------------------------
またまたトラブル。 今度は LPFオペアンプ発振 !  正帰還型の LPFが AK4497Sの推奨として データシート に載っています。  気持ち悪いな ~ と思いながらの 採用だったんですが ・ ・ ・

C384の状態によって起こるようで 案の定 です。 安定動作の多重帰還型 LPFに 回路/基板 変更ですね

やれやれ いつになったリリースできるやら
---------------------------------
