DACをケースにいれる

DAC をケースに入れる ための電源コンデンサ検討

と、ケース加工・組込の長～い道のり

ユーザ様からのコメントで、「電源基板のコンデンサ背をひくく」とのご要望があり
もう少し背の低いタイプを検討しました。新型電源基板へ　Jump

入手できた背の低いコンデンサを使った電源基板が、タカチのCD-180DDに収まるか検討したので報告します。

27.MAR. 2010.

使用したケースは、とりあえず手持ちのタカチ　DD-180DDというものを使いました。
このケースの 3サイズは、　外形（WDH)　196ｘ132.6ｘ45.6　　有効内寸(WDH)　180ｘ111.4ｘ40.8　というスペックです。

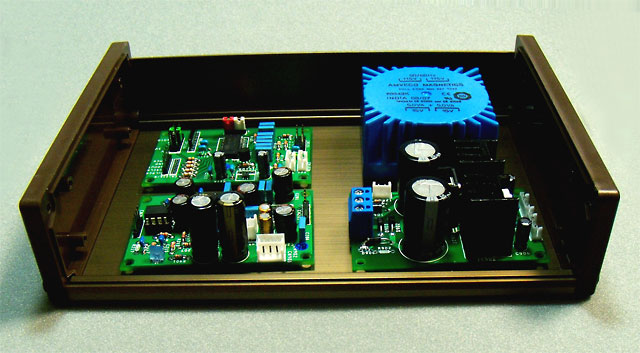

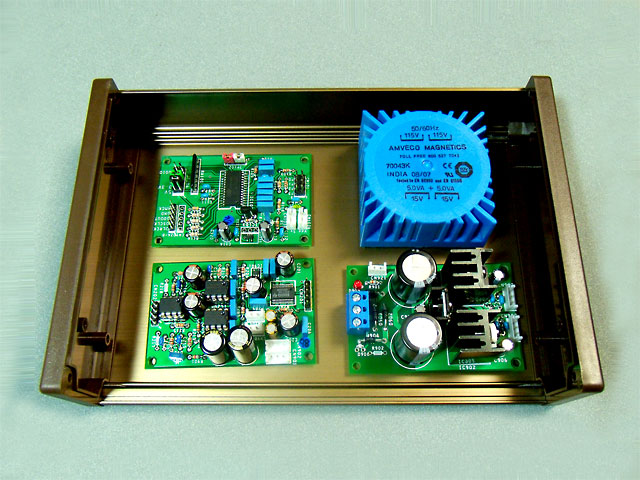

このケースに、DAI（8416）基板、DAC（1798）基板、電源（新型)基板、電源トランス (15V 5VA 2回路) を並べてみると

おお！　美しい

　　

ケース加工するのは、さておき　並べるだけならまさにぴったり。

このケースの両サイドは、プラスチック製で加工しやすそうなので、そちらを前/後にして SW やら端子を付けるなら

私にも　出来そうな気がする　・・・

No.1　end.

30.MAR. 2010.

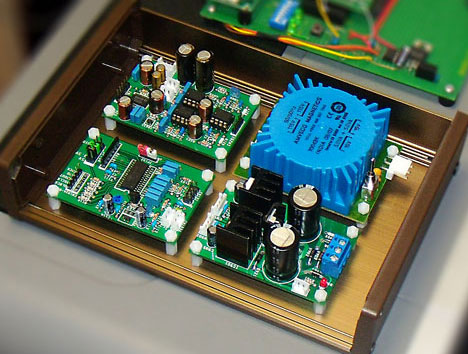

パワートランス用の基板を手作りしました。　　少しだけ、進歩。　　　　

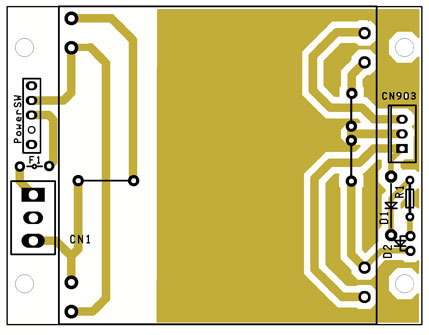

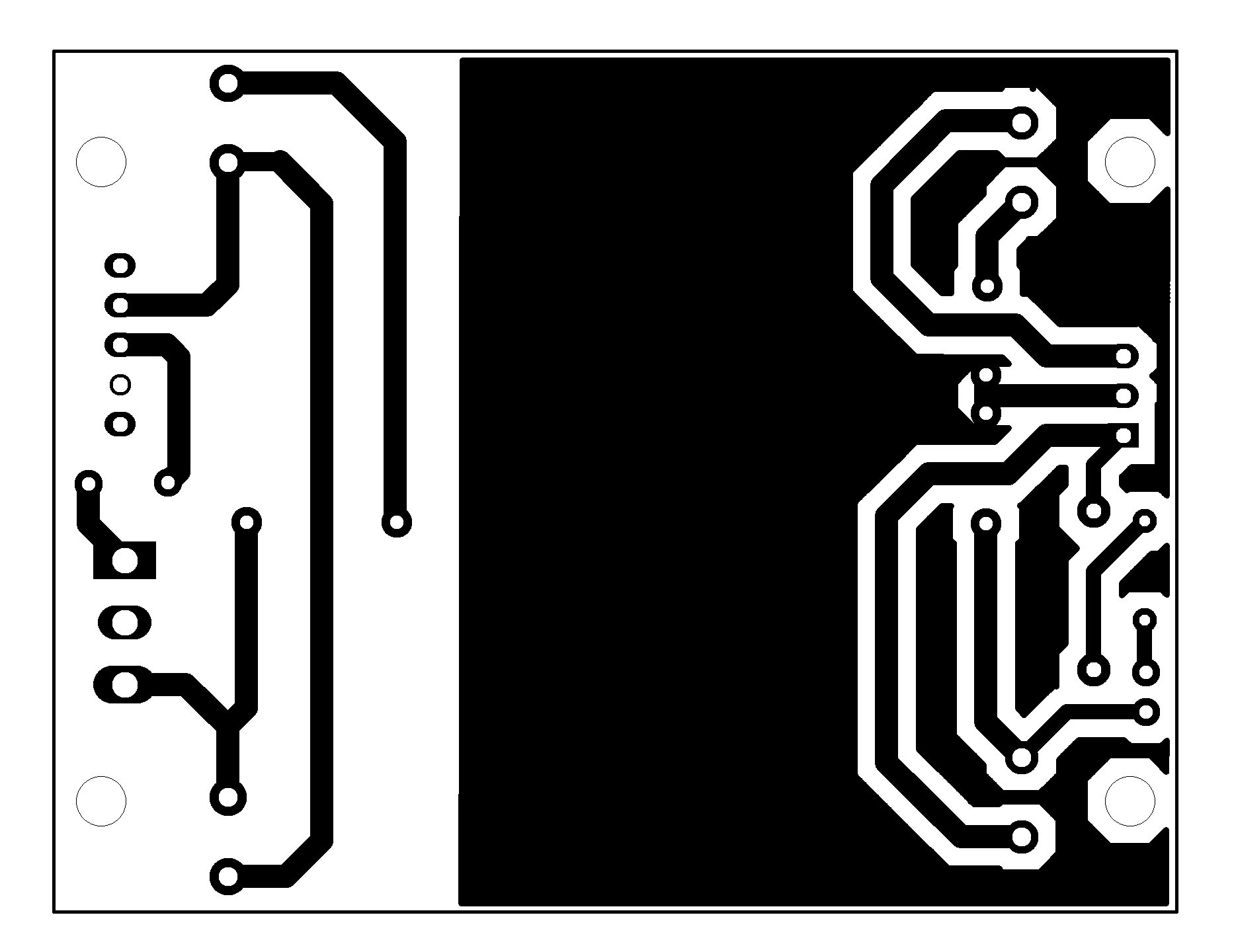

電源トランス基板の配置図です。　図をクリックする 600dpiのパターンデータが
表示されますので、手作りする方はご利用下さい。
適合するトランスサイズは、AMVECOのTEシリーズ 10VAです。　

取付ピッチは、system72と同じですが、基板の幅はトランスサイズに合わせて大きくしたので
外形サイズは、72ｘ52 になってます。

トランスの結線参照は　こちら

トランス基板のもう少し詳しい資料　こちら

No.2　end.

4. APR. 2010.

基板をケースに直接取り付けると、1.8㎜厚のアルミに 16個もの孔を開けなければなりません。
気が進みません　(ズレる/バリ出る/ケースキズだらけ/　・・うだうだ・・・・・）

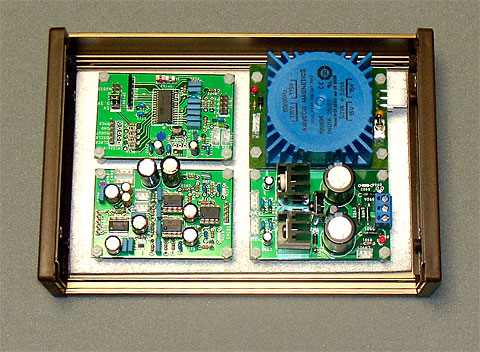

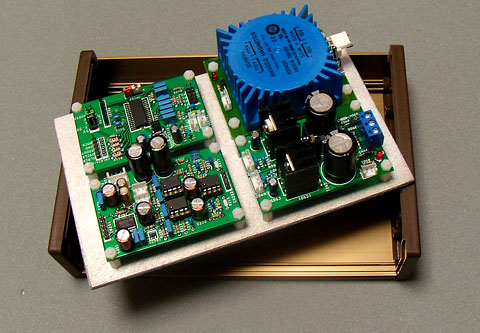

ということで、Sub Chassi方式をとることにしました。　1mmアルミ/パンチングメタル/アクリル等。
種々検討の結果、一番簡単そうなのが　MDF(medium density fiberboard) という結論。
カッターナイフで簡単に切断できます。　切り口がぼろぼろになりやすいですが加工性抜群です。
ドリル孔の下書きも鉛筆で書けるし / 消しゴムで消せるしとメリットいっぱい

しかし、3㎜厚クラスのMDFボードの入手が困難。 DIYの店で売っているものは10㎜厚以上。
で、　今回は百均で買ったMDF製クリップボードを切断・流用しました

それっぽく仕上げるために　Silverの塗装をしています

No.3　end.

・・・・・　続く　(不定期アップデートです）

Menu に < 戻る >

さて、今回の電源基板ですが高さ25mm程度を目安にコンデンサを捜しました。
入手したのは、25V3300uF（85℃/Toshin）です

これまでの電源に使用してきたコンデンサは、35V3300uF（105℃/Matushita）と 35V6800uF（105℃/Nichicon）ですので
対応温度がスペックダウンになってしまいました。

　「何かを手に入れるために何かが犠牲になる」。　　世の常です

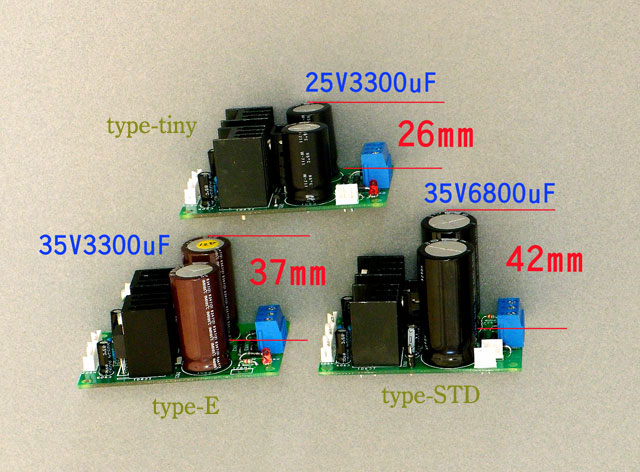

各コンデンサを基板面からノギスで実測した高さです。
基板下の部品足など含む全高は、+6㎜程度見て下さい

この新型電源基板は、　タイプ-tiny と呼ぶことにします

その他、電源基板は　こちら

新電源基板(tiny) の仕様

ｔiny 電源基板Assy例

<特徴>
　・ 40㎜（内寸）高さのケースに収納可能な　電源基板。
　・ ±15V、+5Vの3種類の出力が可能。

<iny 電源基板スペック>
AC入力：定格　 15V ｘ 2
　　　　　　 (最大）　17V ｘ 2　（コンデンサの耐圧による制限）

出力電圧： ±15V（又は±12V)
　　　　　　　　+5V

電流容量：使用する電源トランスのスペックに左右されます。
　　　　　　 ±15Vは、03A、+5Vは、0.1A程度が目安。

出力端子： ±15V　EH-3pin コネクタ 2組
　　　　　　　　+5V　 EH-2pin コネクタ　1組

搭載３端子レギュレータ：
　　　　　　　　　7815/7915/7805

基板サイズ：72㎜ｘ 47㎜
　　　　　　　（参考高さ：部品足などの突起含み　32㎜）

基板材質：　RF-1　両面スルホール

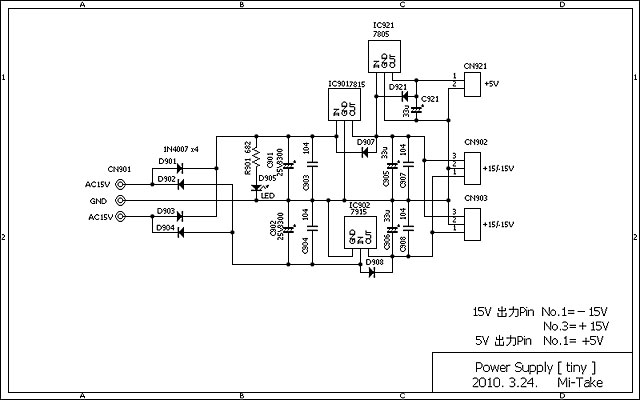

参考回路図

タイプ-tiny 電源基板　売店にて同梱オプションとして発売中
