 TPA6120 H.P.A.基板 バランスモード改造について
■□ Rch を反転増幅に ■□



   改造前



  改造後

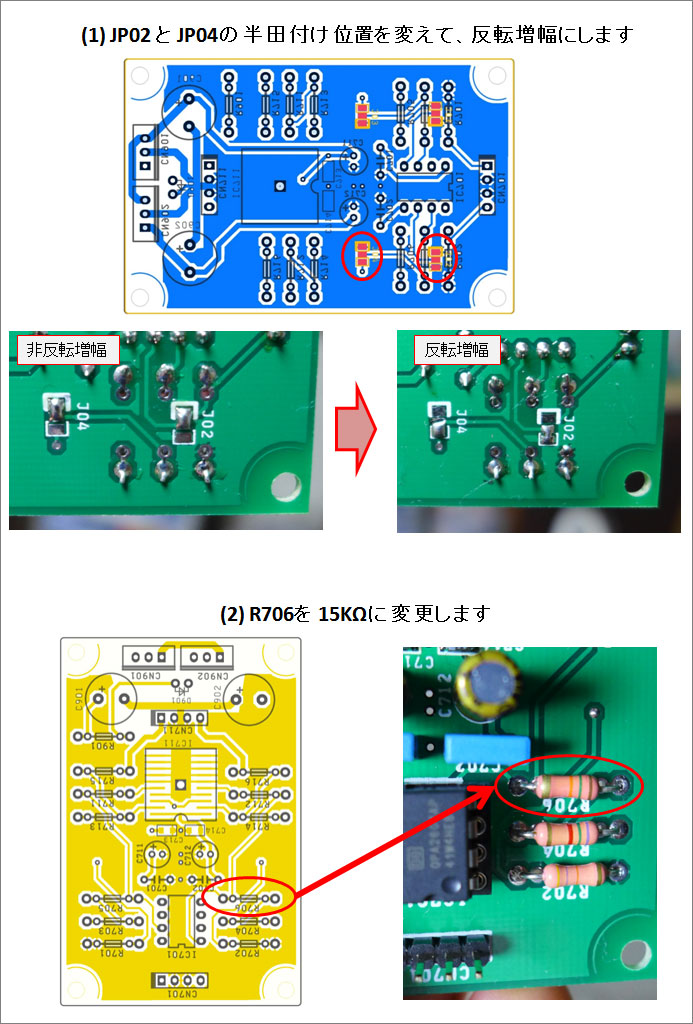

    基板の改造ポイント


 注)上記回路をみて理解出来なかった方は改造は避けた方が無難です
   ・基板の改造については 自己責任でお願い致します。
   ・改造 = 改良であることを保証するものではありません。

   ・バランス型で出力端子をアース接続する事はお避け下さい。




<参考 2 >

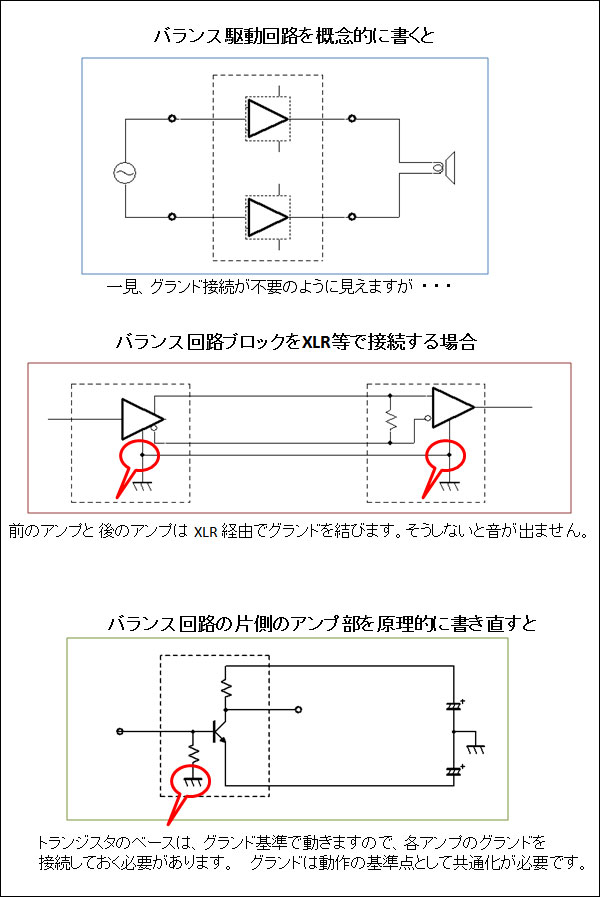

本基板をバランス駆動する場合の注意点



独立したバランス出力回路から駆動する場合は
前段とのグランド(アース)を接続してください。

バランス駆動の場合でも基準としてのグランド(アース)が必要。
