Mar 14, 2024 ミツマタ群生地
早春の花を求めて ミツマタ群生の地へ
ちょと 早かったようで
2~3分咲き ?
![](image/image9/Mitsumata_gunsei.jpg)
![](image/image9/mitumataNoHana.jpg)
先日の雪が まだ残っていました
来週が見ごろ と思われます
Mar 12, 2024 SOPのフットプリント
三寒四温 春めく今日この頃
さて: オペアンプ等の 8pin IC に SOPなる
IC の規格がありますが このサイズに 2種類 (?)
あるのを ご存じか?

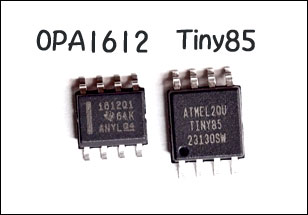

OPA1612 と tiny85
![](image/image9/Fan_SOP_CPU.jpg)
このところ DAC の PT8211を使った基板を書いていたため IC のフットプリントを調べずに tiny85 の基板を作りました。 そうしたら
なんと基板から 脚がはみ出す! れれのれっ! なんと tiny85 には両方のサイズがあるらしい ~ |

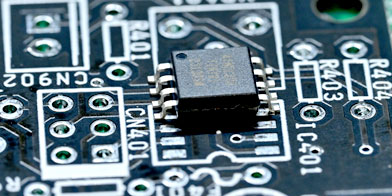

tiny85 幅広タイプ
![](image/image9/Fan_tiny85_pattaern.jpg)
半田付け 超しにくい !
こんな間違い しちゃだめよ !
まあ、今回の基板は 1枚物なので
何とか しましたが。

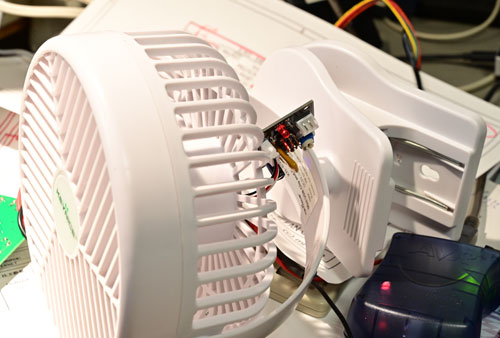

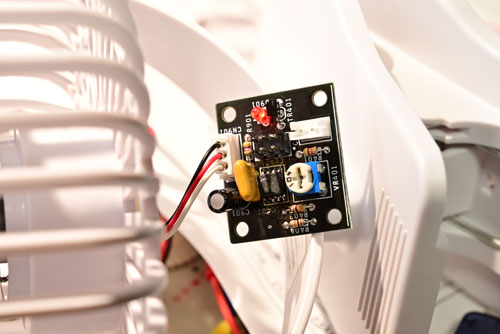

FAN を自動的に on - off 基板
![](image/image9/Fan_photo1.jpg)
![](image/image9/Fan_photo2.jpg)
多肉 Caudex 葉がもう出てます
![](image/image9/Fan_Caudex.jpg)
右の fanを制御します。 トグルSWで速度切替する
タイプの fan なので SWの両端から線を出しました
--------------------------------------------
せっかくなので、この基板の 肝だけ
記しておきます

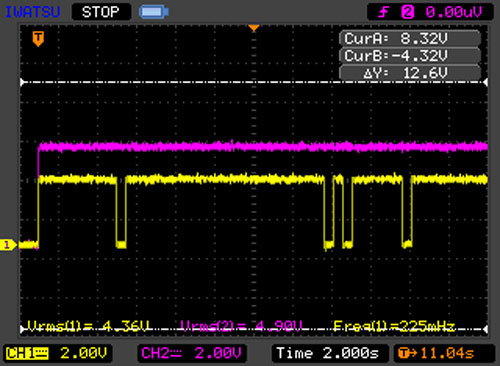

デバッグ時の on-off波形
![](image/image9/Fan_CTRL_wave.jpg)
トグルSWの両端波形
切替信号自体の幅は、300mSもあれば OKだが 切替信号間は、1000mS位ないと 切り替わらないケースが発生するので注意 信号切り替えのタイミングは、立ち上がりを見る ( トグルSWを離した時のタイミング ) fanのSWはモメンタリータイプで、電源 SWを切ると初期化 (off) してしまいます。 また SWは速度3段切替方式で、押すと off→1→2→3→off です。 |
後日、修正あり
●長押しで All off となる事が分かり
休止は長押しに変更。
Feb 25, 2024 今年の楽しい企画 ( その6 )

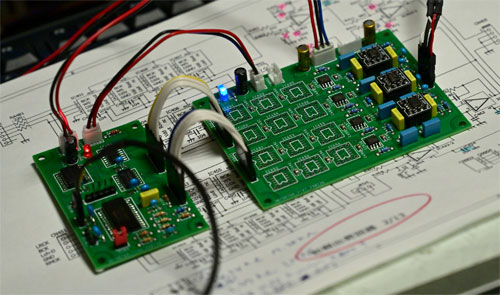

TP8211x16 基板完成
![](image/image9/TP8211_PWB_1st.jpg)
ようやく基板が完成
まずは、TP8211x4 で試聴
ふ~む、
これが 16個になったら ・ ・ ・
考えるだけで 楽しい
PT8211x16 R-2R DAC
まとめは こちら
Feb 15, 2024 今年の楽しい企画 ( その5 )
暖かい日が続き、春がきたかと まだまだ寒くなりますのでご自愛のほど |

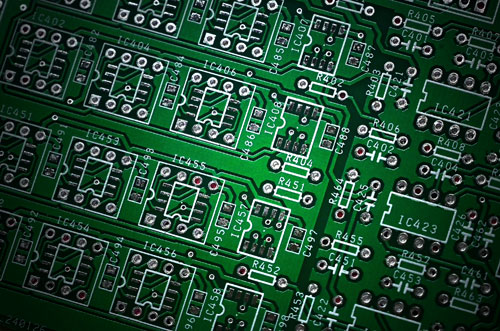

TP8211x16 DAC基板
![](image/image9/TP8211x16DAC_2.jpg)

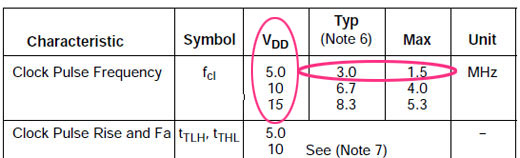

さて、シフト回路がうまく働かない理由がわかりました。 動作周波数が上限を超える らしい ? |
I2S 信号
![](image/image9/MC14517_spec1.jpg)
動作確認に使った DAI は、I2S動作で BCK = 64fs ですので、この場合、 64bit x 48KHz = 3.072MHz となります また、Vddを 3.3Vで 使ったものだから スペックは もっと低い動作になります Vdd 5.V にして、TC9245 の RIGHT JUSTIFIED にすれば 動作には問題ない ということがわかりました 64fsの BCKで使いたければ、CD4517 を使えば良さそうですが こちらは DIP型ですので 今回は避けましょう。 |
TC9245 BCK
![](../system72/DAC2024/TC9245_BCK_spec.jpg)
捨てる神に 拾う神
組み合わせの妙で、世の中
上手くいく場合もあるようで
これだから 楽しい
Feb 10, 2024 今年の楽しい企画 ( その4 )
モノラル動作モードを持たない DAC IC を使うためには モノラル動作の信号を作るしかありません。 DACの入力信号は、シリアルのデジタル信号ですから
シフト回路を組み合わせれば実現できそうです。 I2S の信号を ロジアナで見たことがある人は それほどいないと思いますので、見てみましょう 下図は、I2S 信号(44.1KHz)を ロジアナで見た図です。 ここでは、LRCK と BCK と DATAを掲載してます ( ここでは R-JUSTIFIEDではなく I2Sを使ってます ) |

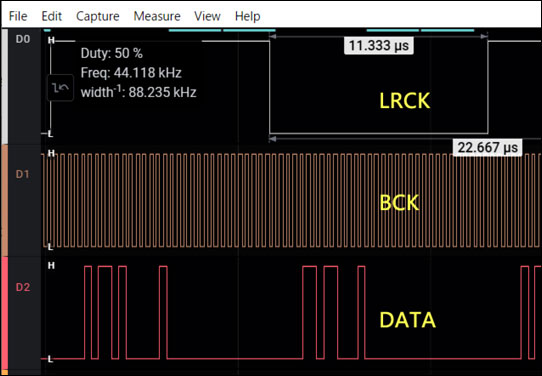

I2S 信号
![](image/image9/I2S_signal_info.jpg)

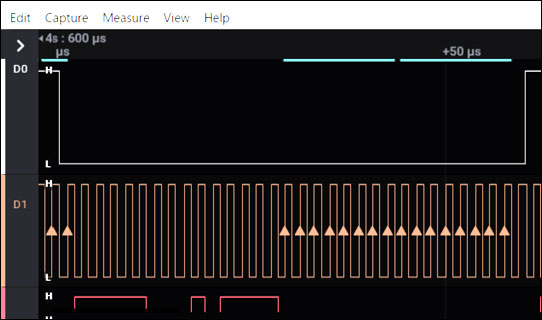

Lch 部分を拡大したものが 下図です
BCK を 数えると 32bit分 あるのが
分かります
BCK 拡大
![](image/image9/I2S_BCK_UP.jpg)

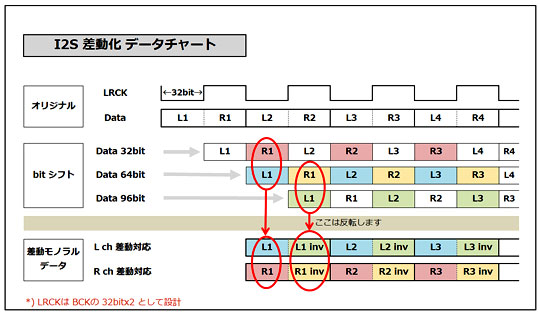

I2Sデータを 32bit, 64bit, 96bit ずつ シフトした図が、下記です。 シフトしたデータを並べ替えて選び +Lch/-Lch、 +Rch/-Rch として並べれば モノラル化 は完了します。 (シフトデータの組み合わせは色々あると思いますが 分かりやすい組み合わせとしました) |
データー チャート
![](image/image9/I2S_shift_chart.jpg)

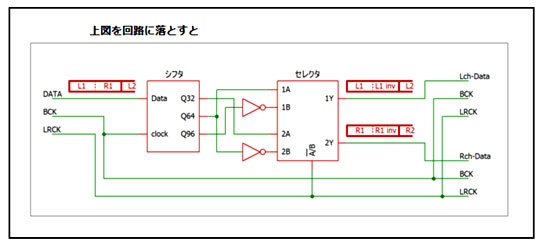

回路案
![](image/image9/I2S_shift_block.jpg)
これで いいはず ! です
が、 やってみると ノイズが出ます。
ちょっと 使い物になりそうもありません
Feb 9, 2024 今年の楽しい企画 ( その3 )
突然ですが、アデニュームの越冬事情
LED電球 と ファン に守られ、
未だ 葉を落とさず ! 過ごしてます
アデニューム 2月10日
![](image/image9/Adenium_photo.jpg)
*****************************************
さて: ・
TP8211という ICの入力フォーマットが 右詰めフォーマットらしい。 右詰めフォーマットは、デスクリートの R2R型 DACでも採用した方式なので
DAI の ICはすんなり TC9245 に決定。 この石は、1.75 ピッチの DIP型で ちょっとばかり 基板の面積を食います。 しかたないなぁと思ってところに
TC9125F なる SOP型があることを発見。 DIP型の TC9245は、ICソケットが付属してるためか割高だったですが、SOP型は表面実装なので
ソケット不要。 おお~ フットプリントだけでなく コストにもやさしい ! |

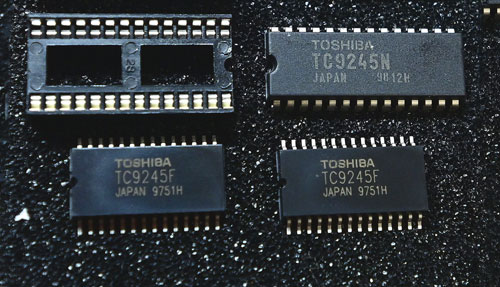

TC8245 DIP型 と SOP型
![](image/image9/TC9245F_photo.jpg)
モノラル動作は どうする ?
Feb 7, 2024 今年の楽しい企画 ( その2 )
首都高が雪の為 通行止め
荷物の運送が 滞ってます
あんな 雪除け作業では あたりまえです
雪を嘗めとんのか といいたいところ
閑話休題:
DAC選びですが、最大16個並べる予定なので フットプリントが問題です。 ということで、頭に浮かんだのが TDA1543 ですがこちらは結構
価上がりしてます。 @500としても 16個だと ¥8,000 と ちょっとお高いようです。 もうすこし リーズナブルなものは無いかと探したところ ありました。 TM8211 と TP8211 です。 どうやら IC には互換があるらしく どちらでも良さそうです。 |
TP8211 調べてみてびっくり! なんと R2R式 DAC とのこと。 R2R式の DACは こちら で既にやってますが、周辺IC 入手難で 現在デスコン状態です。 また音が良い PCM1704 もその仲間 とくれば ほおっておく手はありません! 外形は SOP-8 とフットプリントが小さいのもメリットです TDA1543スペックも載せておきます スペックは今風ではありませんが 良し としましょう |

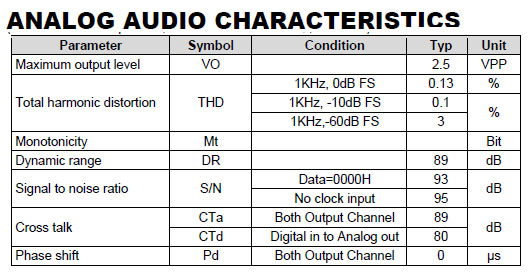

TP8211 スペック
![](image/image9/TP8211_spec.jpg)

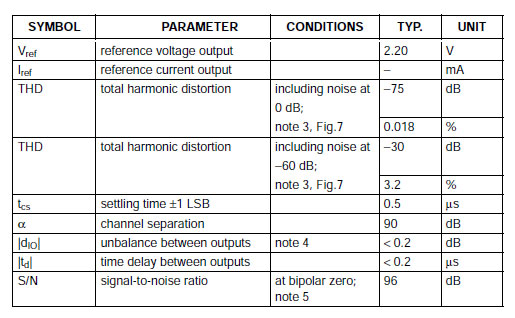

比較 TDA1543
![](image/image9/TDA1543_spec.jpg)

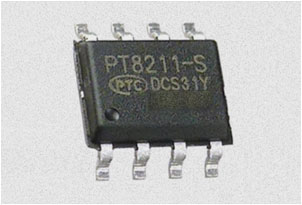

SOP-8の外観
![](image/image9/TP8211_photo.jpg)
ところで構想では、モノラルDAC 4個を使った
構想でしたが モノラル動作は可能なのでしょうか ?
Feb 6, 2024 今年の楽しい企画 ( その1 )
雪が降って交通がマヒ。 暖冬でも雪はふります
車の運転 気を付けていきましょう
さて、年はじめに 今年は 楽しいことを ! と、
のたまわった事もあり そろそろ楽しいことの
企画を 始めましょう

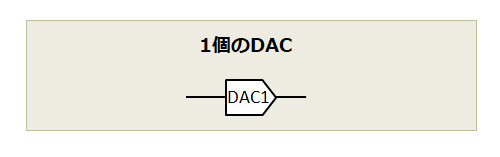

16 パラレルDAC!!
その基本構想とは
![](image/image9/tp8211_block1.jpg)

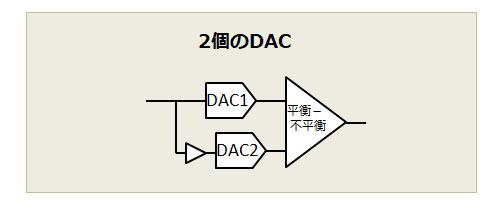

mono x2
![](image/image9/tp8211_block2.jpg)

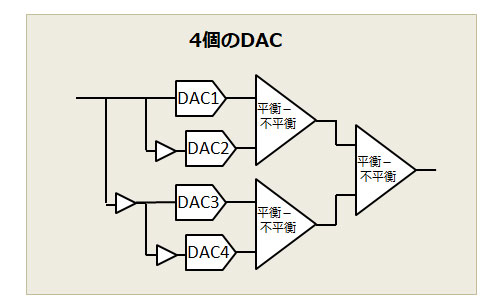

mono x4
![](image/image9/tp8211_block4.jpg)

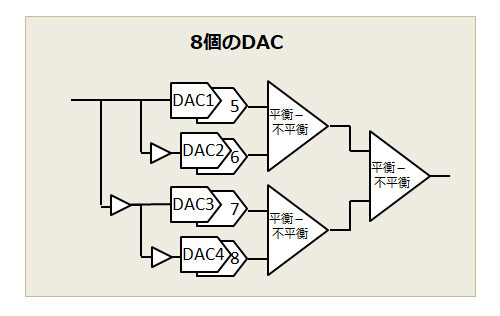

mono x4 2パラ
![](image/image9/tp8211_block8.jpg)

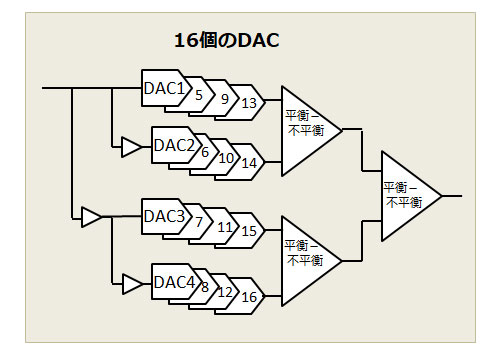

mono x4 4パラ
![](image/image9/tp8211_block16.jpg)
まあ、片chあたり 16個 も並べるのは
価格に みあえば だけれども
考えるのは 楽しい ですよね
まずは、DACの選定 からです
Jan 17, 2024 ミコアイサとオオバン、 その他
年も明けて 寒さが一段と厳しくなってきました
インフルエンザ と コロナには気をつけましょう
さて、せっかく 望遠レンズを買ったと言う事もあり
ここ 数日 鳥を撮りに 出かけてます
その成果 ・ ・ ・ というか とりあえず
こんなのを撮ってます、 ということで。
白と黒 ちょっとだけ珍しい ? 鳥達です
ミコアイサ
![](image/image9/miko_1.jpg)
![](image/image9/miko_3.jpg)
オオバン
![](image/image9/ooban_3.jpg)
![](image/image9/ooban_1.jpg)
![](image/image9/ooban_2.jpg)
鳥を撮るのは初めて ? なので
どのような写真が良いのか ・ ・ ・
手探り 状態です
こちらはよく見る 「黒と白」 の鳥達です
セグロセキレイ
![](image/image9/segro_2.jpg)
![](image/image9/segro_1.jpg)
カラス
![](image/image9/karasu1.jpg)
それにしても 真っ黒って撮りにくい !
![](image/image9/karasu2.jpg)
普通に スナップ
こちらの方が 分かりやすい なぁ
children & bird
![](image/image9/chaild_bierd.jpg)
Nikon Z7Ⅱ Z180-600/f5.6-6.3
Jan 01, 2024 新年のご挨拶
新年 あけまして
おめでとうございます
本年は なにか楽しいものを
ご提案出来たら ・ ・ ・ と
おもっております
よろしく お願いいたします
2024年 元旦
年賀状
![](image/image9/HapyNewYear2024.jpg)
Oct 04, 2023 Nikkor Z180 600㎜ (2)
以下に Z 180-600使用感を
まとめてみました
Z 180-600 使用感 ・正直言ってこんなに重たいとは。 高々3Kg だろうと タカをくくっていたのだが、撮影で 30分も持ち歩くと もうダメ。 体力 落ちたなぁ ・三脚は使いたくても使えない。 なにせ相手は 鳥や動物 動くものが相手なだけに 座って待つわけには ・ ・ ・ ・600㎜で相手を追うには相当な慣れが ・ ・ ・ フレーミングすらできないうちに いなくなります ・ピントを合わせるにも 一苦労。 フォーカス制限を もう少し細かく 4~5段階 設定できればいいかなぁ ・AFが迷うので マニュアルで ピント合わせすると リング可動域が広くて合わせにくい ・ ・ ・ ・三脚座を持って移動するのですが 指が当たるらしく ネジが緩みます。 ちょっと 怖いですね ・ ・ ・ いずれにしても このレンズを使いこなすには体力増強と シューティングの練習が必要。 ファインダー越しに 対象を見つけるのは大変ですが、 良いレンズに巡り合ったと ・ ・ ・ おもいます |
Nikkor Z 180-600/5.6-6.3 緒元 | ||
レンズ構成 ピント合わせ 手ブレ補正効果 最短撮影距離 フォーカス制限切換 フィルターサイズ 寸法 質量 |
17群25枚 IF(インターナルフォーカス)方式 5.5段 1.3m(焦点距離180mm) 2.4m(焦点距離600mm) FULL(∞~1.3m)と ∞–6mの2段切り換え 95mm 約110mm(径)×315.5mm(基準面からレンズ先端) 約2140g(三脚座リングを含む) |

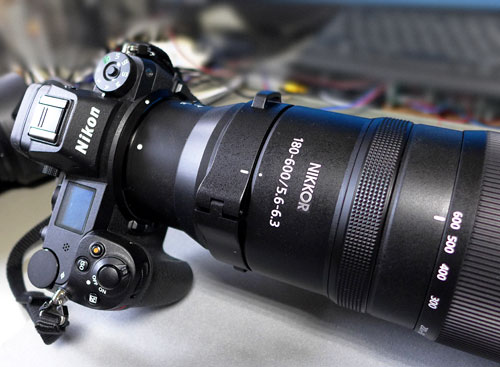

Z180-600/5.6-6.3
![](image/image8/z601_up.jpg)

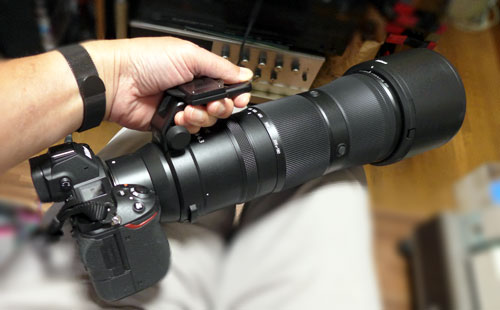

三脚座を逆につける
![](image/image8/z601_tripod.jpg)

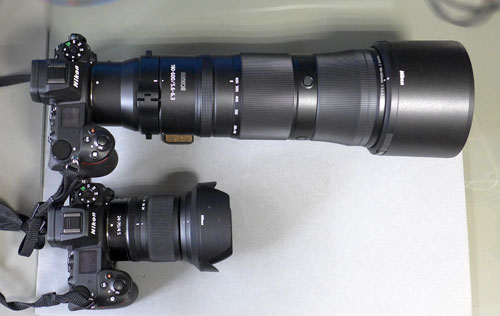

24-70と比較
![](image/image8/z601_compar.jpg)
Oct 03, 2023 Nikkor Z180 600㎜ (1)
今朝の気温は 13℃ 長袖がいります
さて、 今日は Nikkor Z 180-600㎜の試写です。 これまでの最長レンズは、タムロンの 300㎜ + 2倍コンバータですので、まあ 同じか ・ ・ ・ と思っていたのですが、とんでもない 大きいし 重いし と 投げ出したくなるサイズです。 気を取り直して いざ撮影。 |
全て、焦点距離は 600㎜ で撮影してます 写真をクリックすると大きくなります |
最初に トンボ
![](image/image8/z600_tombo_S.jpg)
![](image/image8/z600_tombo2_S.jpg)
次に バラ (花)
![](image/image8/z600_bara_S.jpg)
![](image/image8/z600_safuran_S.jpg)
最後 鵜 (鳥)
![](image/image8/z600_u_S.jpg)
![](image/image8/z600_u2_S.jpg)
トンボとバラは MC105でも撮れそうな絵ですが
バックのぼけ方は 半端ないボケ方です。
最後の鳥は 流石に 600㎜ の貫禄です。
しっかり解像してます
なるほど、大きいだけの事はありますね
Sep 28, 2023 今年の彼岸花
何とか酷暑も去りかけています、 が
今夏の酷暑はよっぽどひどかったらしく
あちこちにその爪痕が残っています。
その一つが 秋の草花に。
彼岸には必ず咲くという 彼岸花も
今年の猛暑に ちょっと狂ったようで
咲く時期が ちょっとおかしい
水が無い 滝 ?
![](image/image8/minosawa_1.jpg)
まだ蕾もあるのに枯れ始めてます
![](image/image8/minosawa_2.jpg)
綺麗に咲いているところをアップ
![](image/image8/minosawa_3.jpg)
![](image/image8/minosawa_4.jpg)
秋の定番 アキアカネ
![](image/image8/minosawa_5.jpg)
ふ~む、今日もあついなぁ ・ ・ ・
Sep 22, 2023 なりすまし メール
ようやく涼しさの兆しが見えてきました。
でも、今度は 寒い 寒い !!
と 騒ぐのでしょうか
さて。 なりすましメールが多くてこまります。 そこで SPF (Sender Policy Framework) で メールにフィルターをかけてみることにしました。 これで なりすましメールがグンとへりました。 ところが こんな例がありました。 ① の画面は 9/19 のメールです。 SPF が SOFTFAIL となっています。 SOFTFAILということなので、時間を置いて このメールに4回ほど 同じメッセージを送信(再送)しました。 その結果、 ② の画面で返信ありました。 今度のメールは SPF が PASS となってます。 |
SPF DKIM について |

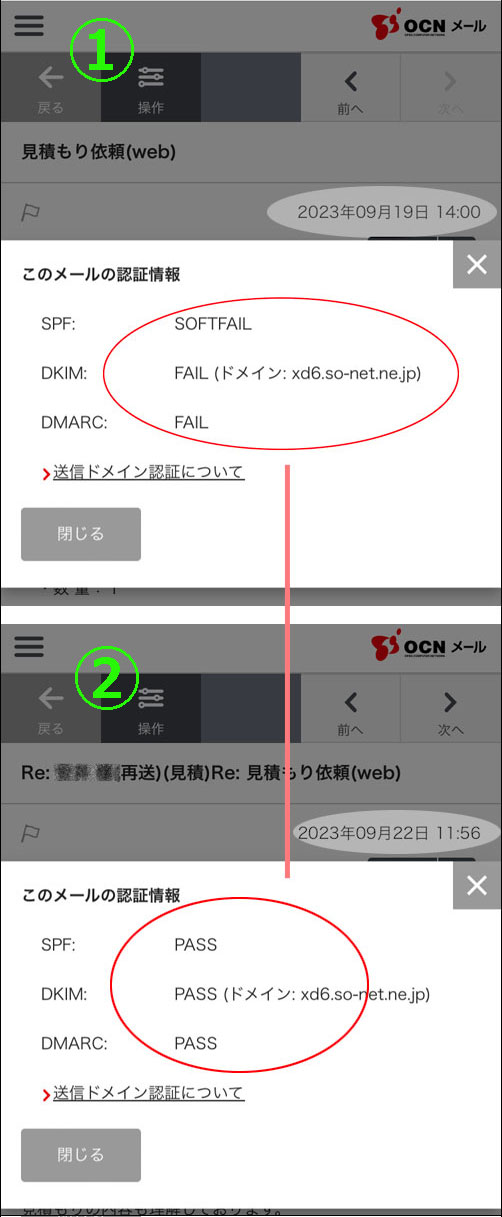

SPF のチェック画面
![](image/image8/mail_header1.jpg)
ふ~む この方はドメイン(サブドメイン)を
いくつか使い分けてるのでしょうか ・ ・ ・
そのような場合 PASS と FAIL が
混在することがあるようです

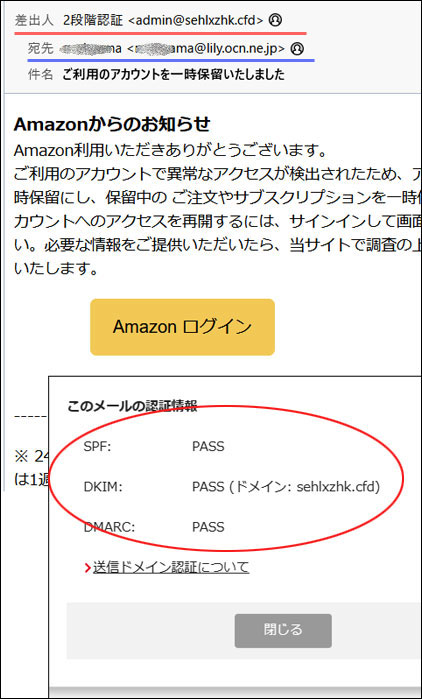

参考: かなりの方に来ていると思われる Amazon の なりすまし例 です。 この場合、 SPF DKIM とも PASS してます。 でも差出人が Amazon ではありません !! |
Amazon なりすまし
![](image/image8/mail_header2.jpg)
ところで スパムメール と なりすましメール について違いを ご存じでしょうか ChatGTP に聞いてみ,ました。 異なるメールとのことで その説明に納得です。 以下、その要約です |
スパムメールと なりすましメールは、両方とも不要な電子メールで問題ですが、異なる特徴を持っています。 スパムメールは 一般的に広告や不要な情報を大量に送信し、受信者が望んでいない内容を含みます。
一方、なりすましメールは合法的な組織や個人を装い、詐欺的な情報を送信し、受信者をだまして 個人情報や 金銭を奪おうとします。 どちらの場合も、警戒し、慎重に対処する必要があります。 |
つまり最近の迷惑メールは 大半が
なりすましメール
ということになります
ちなみに私が使ってるメールは
SPFのみ設定してあります。

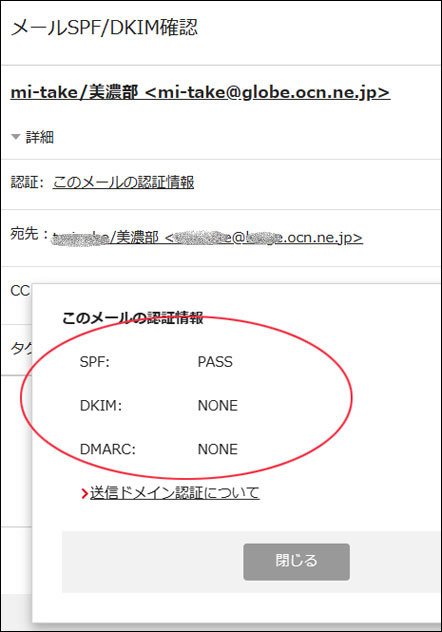

mi-take のメール SPF DKIM
![](image/image8/mail_header3.jpg)
フィルターをかける方はご注意願います
SPF DKIM について by chatGTP |
SPF(Sender Policy Framework)とDKIM(DomainKeys Identified Mail)は、電子メール認証技術で、メールの送信者の正当性を確認するために使用されます。 SPF (Sender Policy Framework): SPFは、ドメインの DNSレコードに送信元メールサーバーの許可リストを含め、受信メールサーバーが送信元を確認できるようにします。 受信メールサーバーは、受信したメールが SPFレコードに許可されたサーバーから送信されたかどうかを確認し、なりすましを防ぎます。 DKIM (DomainKeys Identified Mail): DKIMは、電子メールの署名技術で、送信ドメインがメッセージを認証し、改ざんされていないことを証明します。 メッセージは、プライベートキーを使用して署名され、公開キーが DNSに格納されています。 受信メールサーバーは署名を検証し、メッセージの整合性を確認します。 要するに、SPFは送信元メールサーバーを認証し、DKIMはメール内容の整合性を確保します。 両方を組み合わせることで、電子メールの信頼性とセキュリティが向上し、なりすましメールや不正な送信を防ぐのに役立ちます。 |
Aug 24, 2023 青森 鶴の舞橋
暑今年の夏は 特に暑い ので
ちょっと遅らせて 旅行してきました
が、お盆後 とは言え 未だに暑い ! 暑い !
さて 以前、JRが CMで流していた 青森の鶴の舞橋に行って来ました。 この 9月より 3年をかけて補修工事が予定されているとのこともあり その前に ・ ・ ・ と 駆け込み観光です。 全長 300mの木造の橋は、三連太鼓橋で 優しいアーチは 「鶴が羽を広げたような」 と 形容される 魅力的なものとなってます。 残念ながら 池の水は干上がって 岩木山は 雲に隠れてましたが、鶴の舞橋の優雅な姿は 十分に堪能できました。 |
鶴の舞橋
![](image/image8/turunomai_hasi1.jpg)
鶴の舞橋
![](image/image8/turunomai_hasi2.jpg)
鶴の舞橋
![](image/image8/turunomai_hasi3.jpg)
さらに車で30程の 田舎館村 の
田んぼアート にも 行きました
棟方志功 と フィメール です。
稲で この図柄を出すのですから 脱帽です
田舎館村 田んぼアート
![](image/image8/inakadate_tannboart.jpg)
午後 4時過ぎだったので 影が入ってます。
自分を写すのも 一興 ということで ・ ・ ・
( 道に写ってる 陰が私です )
本日の走行距離 614km なり
随分と 遠いです
Aug 18, 2023 googleの検索が 使えないな~
暑い日が 続きます。
夏バテしてます ・ ・ ・
いかが お過ごしでしょうか
さて、最近 Googleで検索した場合、最初の方に示される検索結果は ほとんどショッピング関係しか示されないことに お気づきでしょうか? まあ、それでも結果表示数を
50~100程にして見れば 個人のサイトも検索・表示できたので何とかなっていたのですが ここにきて (詐欺サイト) や (フィッシング広告)
が増えて困ります。 下記のようなサイトでで買い物をしたのですが モノが送られてきませんでした。 【 ここではありません、既に webサイトは消されました】 |

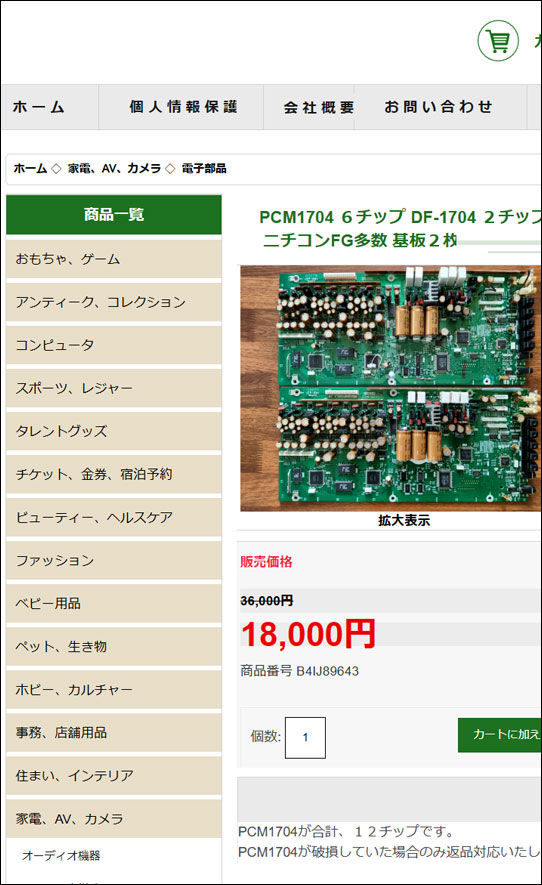

このページのような販売サイトが多数
![](image/image8/google_kensaku.jpg)
皆様 Google 検索 どうしていますか?
みなさまも お気をつけて
July 02, 2023 多肉植物
7月に はいりました。 ジメジメした日が
続いています。 ご自愛のほど
さて、昨年購入した多肉植物は 冬に葉が
落ちて以来、暑くなっても葉が出ません
これでは 根腐れしてしまう と ファンを設置
しました。 なんとこれが効いたのか 数日で
葉が出てきました。
ファン設置の様子
![](image/image8/cactus_fan.jpg)
アデニューム の葉
![](image/image8/adenum_reef.jpg)
多肉は 難しい ?
May 29, 2023 Z8 出ました
Z8 何故かあまり触手が伸びない。
Z9 の 1年後に出たデジタル機のスペックが
同じだなんて。 Z9を 小型化したという割には
電池パック(縦グリップ)を つけると 大きくなるし
価格も 同じ? と 企画意図がはっきりしない。
まあ、Z9ムービー撮り用と 割り切れば
何とか立ち位置も分かる、のかな~
となれば、ムービー撮りなどしない スチル派は
Z7 III 待ち
Z8 catalogue
![](image/image8/Z8_catalgu.jpg)
う~む、Z8見送るか ?
May 28, 2023 斉藤和義コンサート
久方ぶりに斉藤和義コンサート行って来ました。
コンサートのテーマは
Pineapple Express
今年発売の アルバムからといことです
今回、会場が
【文化会館】 から 【文化センター】 に
変わりました
ちょっと ややこしい
2000席 から 1600席と 20% ダウンです。
そのせいなのか、PAの設定が変わったのか
よくわかりませんが、音の通りがよくなった
ように聴こえました。 歌声が聴きとれます
それでも
ディストーション ディストーション ディストーション !!
Good's
![](image/image8/SaitoKazuyosi_pinapple.jpg)
May 25, 2023 青葉城址
仙台のシンボル 伊達政宗公の騎馬像は
地震で傾き 修復が行われていました。
修復を終えた騎馬像が仙台に帰還したのは3月。
「写真でしか見たことがなかったので実際に見てみたかった」
晴天にも恵まれ 念願かないました
城址から市内を展望
![](image/image8/Aobajyo_Panorama1.jpg)
3枚の写真を合成した展望パノラマ
鳶(とんび)の像
![](image/image8/Aobajyo_Panorama3.jpg)
鷲や鷹の様に見えるが 鳶(とんび)なのだ
伊達政宗公 騎馬像なのだ
![](image/image8/Aobajyo_Panorama2.jpg)
結構 感動しました
感動してもらおうと写真にリンクを貼ってますので
1600x450 dot に拡大できます
Apr 11, 2023 ChatGPT ・ ・ ・
巷では、ChatGPT と 大谷翔平
の話で 持ち切り
と、いうことでそのことを ChatGPT に質問
![](image/image8/chatGPT_screen.jpg)
ChatGPT の出力結果
Q: ChatGPTと大谷翔平 AS: chatGPTは、大谷翔平とは直接関係はありませんが、彼に関する情報や彼のプレーに関する質問に対して答えることができます。 chatGPTは、機械学習に基づくAIであり、大谷翔平のような人物についての情報を大量に学習しているため、彼に関する情報や話題についての会話をすることができます。 Q: 持ち切り とは AS: 「持ち切り」 とは、ある話題や出来事について、その話題が終わるまでずっと話し続けることを指します。つまり、話題が終わったり、別の話題に移っても、その話題についてまだ話したいと思う人がいて、その話題が続く状態を「持ち切り」と呼びます。この言葉は、主にトーク番組やバラエティ番組などで使用され、その場のムードを盛り上げたり、話題の広がりを図るために使われます。 |
まあ、当たらずとも 遠からず
オーディオに関する質問もしてみた
オーディオ系の質問
Q:PCM1704と1794の音質差が生ずる原因は? AS: PCM1704とPCM1794は、共に高品質なD/Aコンバータであり、音質差が生じる原因は以下のように考えられます。 デジタルフィルターの設計: PCM1704は、オーバーサンプリングフィルターを使用せず、内部のデジタルフィルターも非常に簡素な設計となっています。 一方、PCM1794は、高度なオーバーサンプリングアルゴリズムを採用したデジタルフィルターを搭載しています。 このため、PCM1794はより高精度なデジタルフィルタリングを行い、音質面での優位性があるとされています。 アナログ回路の設計: PCM1704は、シンプルで簡素なアナログ回路を採用しています。 一方、PCM1794は、高品質なオペアンプを使用したアナログ回路を採用しています。このため、PCM1794は、音の精度や詳細さが高く、低歪率を実現しているとされています。 出力ステージの設計: PCM1704は、内部的に抵抗による分圧によって出力されるため、出力インピーダンスが高いことが欠点とされています。 一方、PCM1794は、低インピーダンスの出力ステージを搭載しています。 このため、PCM1794の出力は、より正確で安定したものとなっています。 環境や素材などの条件: D/Aコンバータの音質は、周囲の環境や使用する素材などの条件によっても影響を受けます。 これらの条件によって、PCM1704とPCM1794の音質差がより顕著に現れる場合があります。 これらの要因によって、PCM1704 と PCM1794 の音質には 差異がありますが、使用する環境や素材によっては、PCM1704の音質が 好ましい場合もあるでしょう。 |
? ?
ちょっと不思議な話が混じっているが、
人に頼らず ここまで調べるのだ。
不満な内容ではあるが
簡単に結果が出るのだ。 それも日本語で
末恐ろしい やつが 現れた
---------------------------------
ChatGPT の成長ぶりを
記録してます こちら
Apr 7, 2023 福島 三春の花だより
コロナ 終息。 三春に行って来ました
2019年に バスで行ったのですが 歩くのが
目的なので 滝桜は見ずに終わり 今回は
滝桜 見学 です
天候にも恵まれ、満開の滝桜を 満喫しました
それにしても 凄い 迫力 !
三春 滝桜
![](image/image8/miharu_Sakura1.jpg)
三春 滝桜
![](image/image8/miharu_Sakura2.jpg)
帰り路 カタクリの花
![](image/image8/miharu_Katakuri.jpg)
いい 一日 ・ ・ ・
Jan 16, 2023 黄梅 2023
今年も 黄梅 咲きました
天満宮 提灯と黄梅
![](image/image7/oubai_2023.jpg)
紅梅も 1輪
![](image/image7/o_koubai_2023.jpg)
Jan 10, 2023 圧着端子の工具
エンジニア社の工具に新モデル登場か ?
ダイス形状に丸型追加で 日圧 REコネクタ や
QI コネクタの コンタクトに対応するという

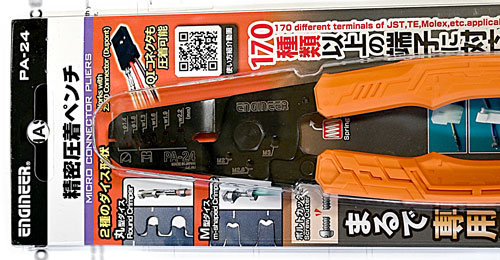

PA-24 日圧の RE/RFシリーズ適合
![](image/image7/PA_24_1.jpg)

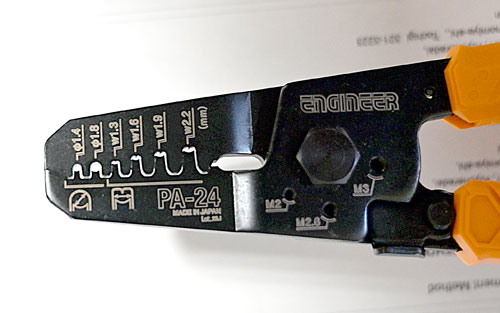

PA-24
![](image/image7/PA_24_2.jpg)
今まで使っていた PA20のダイスも甘くなったので
追加購入することに。 値段が \7,568 と高い ! です
コンパクトにするため バネがない と思ったら
新形状タイプ となったらしい

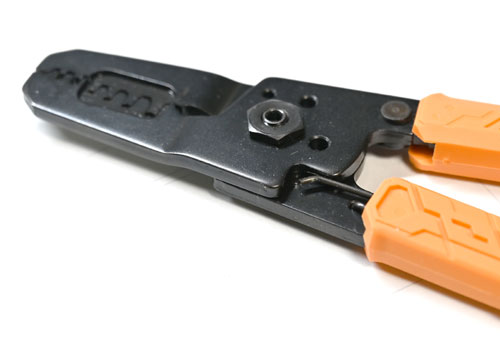

PA-24 バネ部
![](image/image7/PA_24_bane.jpg)

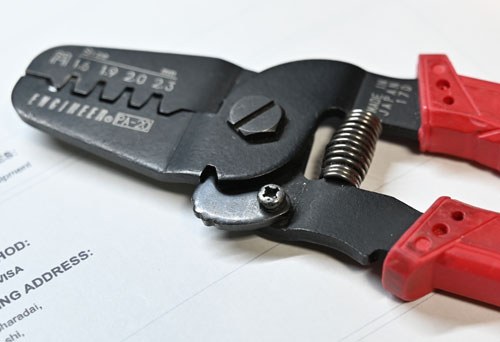

PA-20 これまでのバネ部
![](image/image7/PA_20_bane.jpg)
PA-20、PA-21、PA-24 比較 こちら

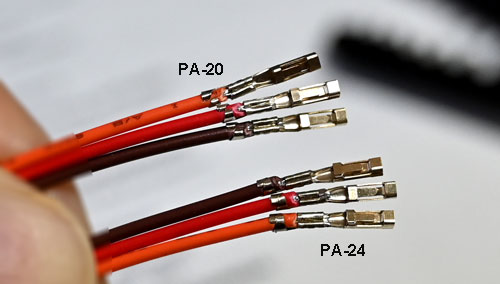

ともあれ、うたい文句の QI コネクタ を圧着してみる
![](image/image7/PA_24_REpin.jpg)
確かに 被覆部がきれいに巻き付けられて成形されるので 気持ちいいい が、 線材部をカシメるための PA-24 の M型ダイスの厚みが 2.2㎜
しかないため ズラて 2度カシメなければ コネクタに 入りにくい ・ ・ ・ う~む、 |
PA-20 やっぱり つよし!
-------------------------------

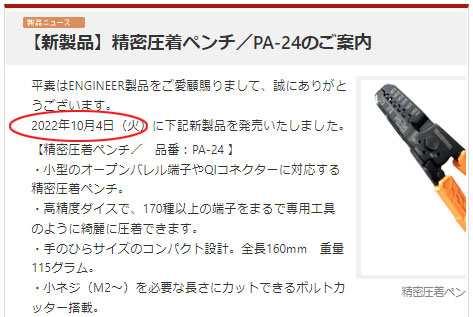

新製品 と思ったら 去年10月 発売してました
新製品ニュース
![](image/image7/PA_24_rerease.jpg)
PA-20、PA-21、PA-24 比較 こちら
