ESS ES9038Q2M
ESS 最高峰 ES9038の省エネDAC
 2021年 ESSページ
ES9038Q2M 販売
ESS Technology社が DACチップの一般販売を解禁しました。 これまでは、NDAを結ばなければ データシートが手に入らず(手に入っても confidential の透かし文字が入ります)  「どうも手を出しづらかった」 という状況でした。 お客様から色々と 問い合わせがあったものの 「さわらぬ神にたたりなし」 と手出し無用としておりましたが、この度の ESS社による開示によって 手出しが可能になりました。 まさに神の恵み? です

ESS Technology社(以下ESS)の DACチップは ES9038Pro を筆頭に 15種ぐらいあるようです。 PRO SABRE DACシリーズは消費電力等で結構重たいので、まずは SABRE 2 チャネル DACシリーズから チョイスしたいと思います。 低消費電力を謳ってますが まずは ES9038 q2m 辺りから 行ってみたいと思います。  どんなチップかと 写真を探したのですが、HP. には載っていない?

datasheet を見ると

ES9038 q2m 外形サイズ



なんと 5㎜ x 3㎜ サイズだと !

確かに、そんなに小さかったら
絵(写真) になりませんね ~

ESS DACs (ESS社 HP.より)



ふ~む、 ES9038 q2m
ダイナミックレンジ 129dB ですか

いいですね !






ESS社のDACチップですが、メインのシリーズとして
 ES9008、ES9010、ES9016、ES9018、ES9023、
 ES9026、ES9028、ES9033、ES9038
と色々あります。 その中でも 9018 / 9028 / 9038 シリーズが各世代の代表選手かと思われます。

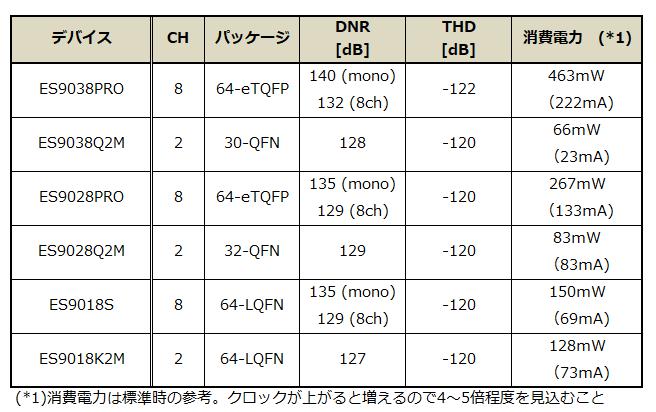

ESS社 DAC



ESS社のDACは電源食い という印象が強いので ここままず 省電源チップの DACで行こうかと思います。 省電源チップの代表格として、ES9038q2m を選んでみました。

30ピン 3 x 5㎜ 角の 小さなチップです。
このチップに、DAI 機能まで入ってますから驚きです。ES3098という名から最高峰DACの回路が詰まったICチップと言えそうです。


ところで、ESS社のホームページでは、ES9038q2m のDNRは 129dB と出ていたのですが、datasheet では 128dBです。 why ?

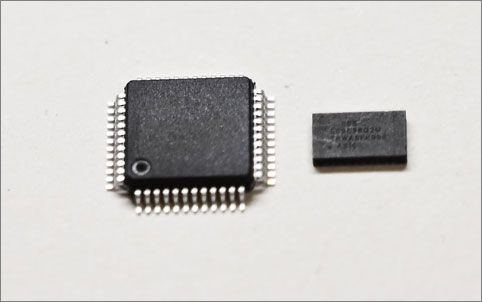

AK4493 VS ES9038q2m


ES9038q2m 実物





これまでも ざっとは ESS社のデータシートは見ていたのですが、本気で見るのは初めてと言う事で 「戸惑い」や「新鮮さ」 を覚えます。

 ・ 情報が少ないdatasheet記載内容
 ・ レジスタ値の表記が b/d/h
 ・ チップアドレス : 8bit 表記
 ・ PCMとDSDの切り替えが自動
 ・ ATT設定値が逆

等々

何とか踏み越えての レジスタセッテイングが要求されそうです
電源はシンプルにしたいので レギュレータは 2個のみとし 後はノイズフィルターで分岐する仕様にしました。 ES9038q2mの出力は 電圧出力と電流出力が選べます。 ここは SNRの稼げる 電流出力に設定します。
市販でこのチップを使った基板は電圧出力で使ってますが 音質をオペアンプで設定できるのですから電流出力を選ばないなんてもったいないですね。
IVのオペアンプは、音質にここだわって OPA2604 の後継と 当方が勝手に位置付けた OPA1656 を選びました。 Sound Plus シリーズの FET入力、Output 100mA、低歪率 2ch オペアンプです。 ( コストパフォーマンス 好し!)

アナログ出力部にはポップ音たいさくとして、 リレー と TRのミューティング回路を2系統入れ ノイズ対策します。

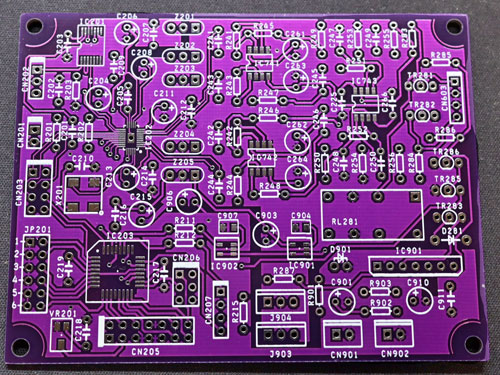

基板色 紫色 にしましたが その趣味や如何 ?


参考:基板


どこが DAC の パッド か
わかりますか ?

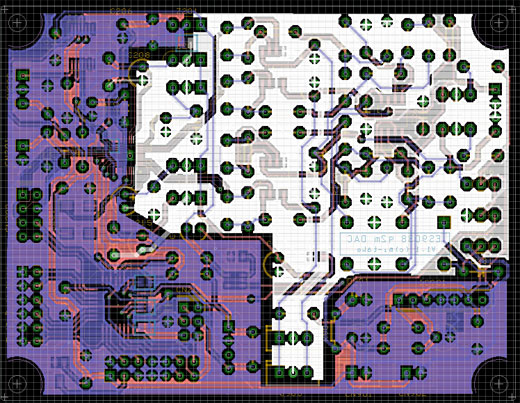

グランド アナログ側


グランドはいつものように デジタル-アナログ
を分離し一点で接続します。 ノイズ拡散防止です

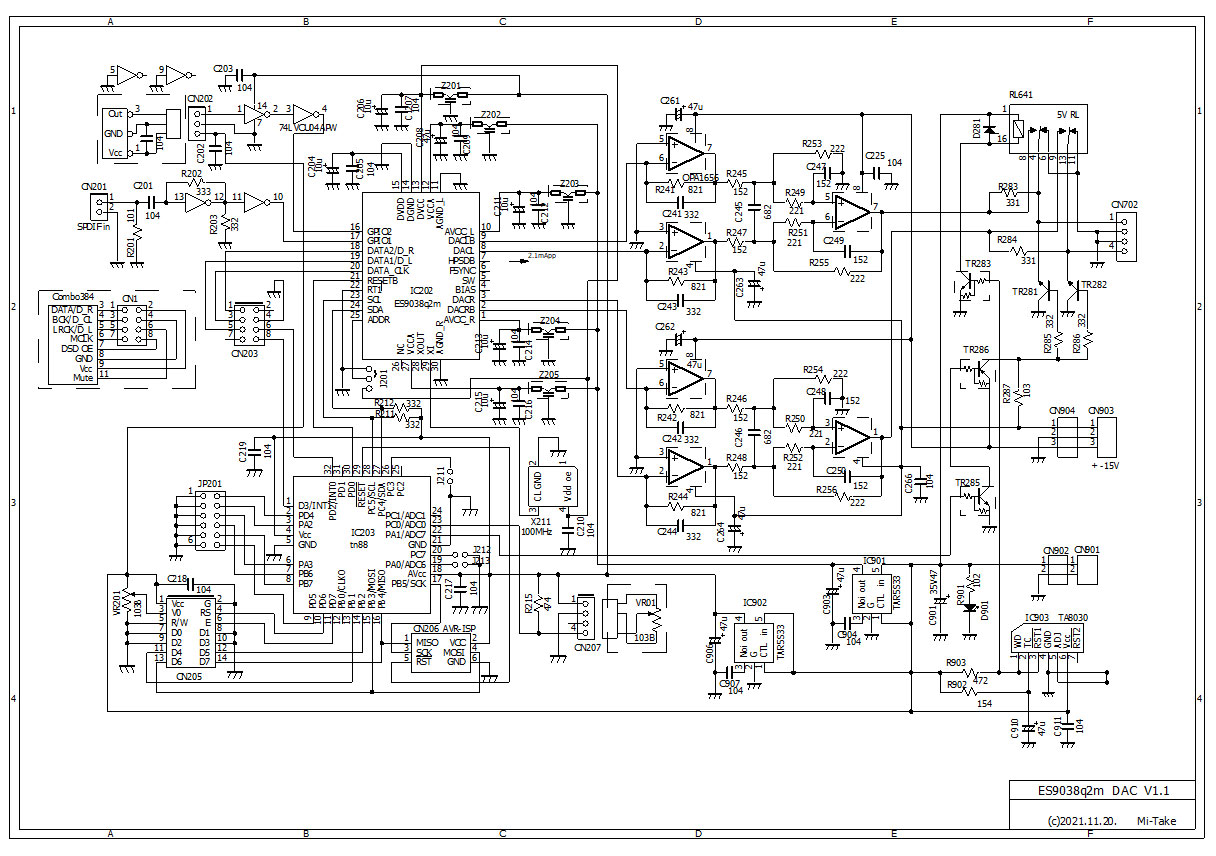

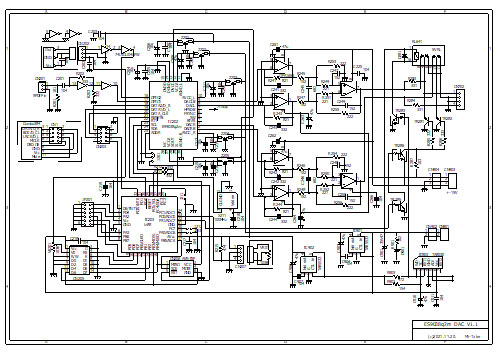

 参考:回路図

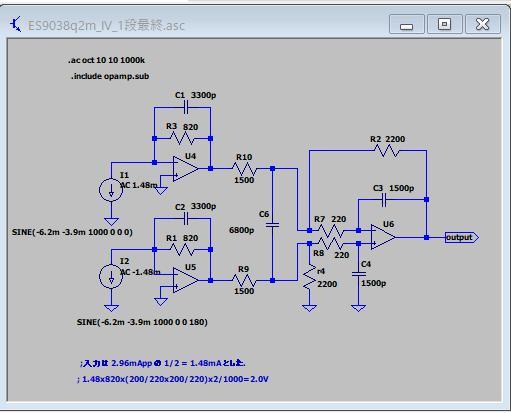

IV & LPF はLTspiceで 確認します

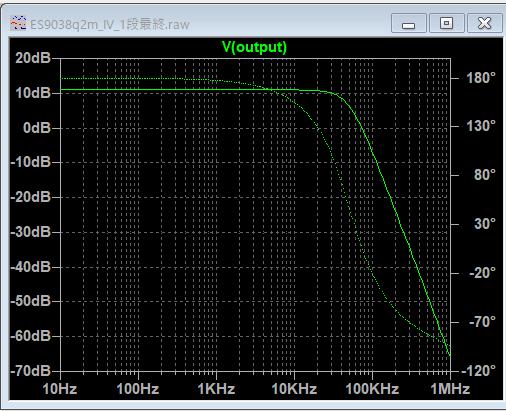

LTspice でシミュレーション


LTSpice f特


初めてのESS製DACなので
シビアに設定してます。

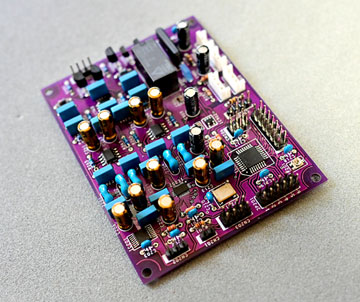

基板完成です

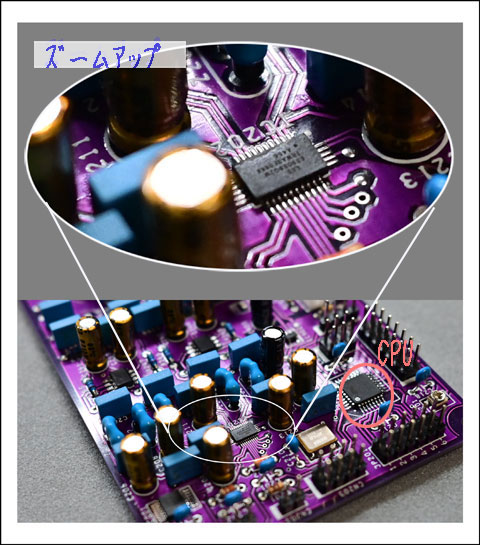

完成基板



右の CPU が巨大に見えます


ソフトの注意事項

  ・ I2Cアドレスは指定のこと
  ・ Reg.0.のクロックは 1/1を選択する
  ・ Reg.1.の data長は 32bit長とする

等々、音が出ない場合 注意です


電源を入れて動作を確認 し 機能の確認

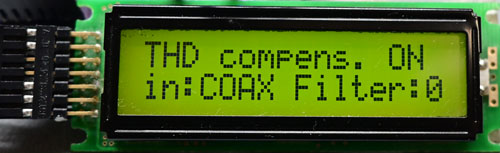

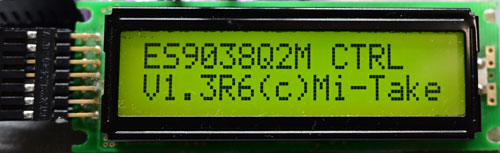

LCD 表示例 1


LCD 表示例 2

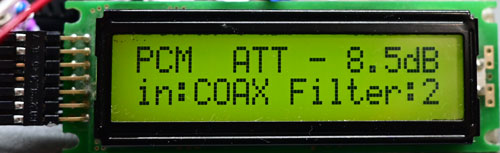

LCD 表示例 3

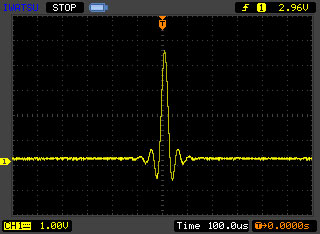

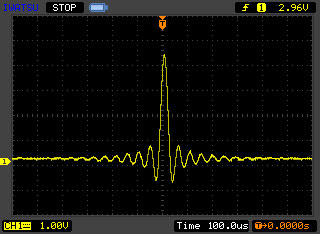

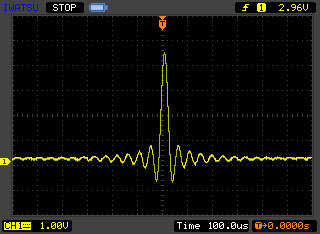

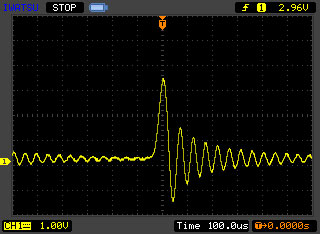

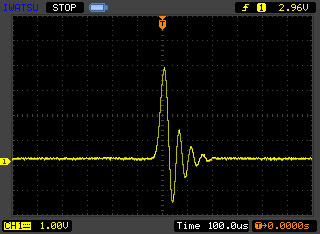

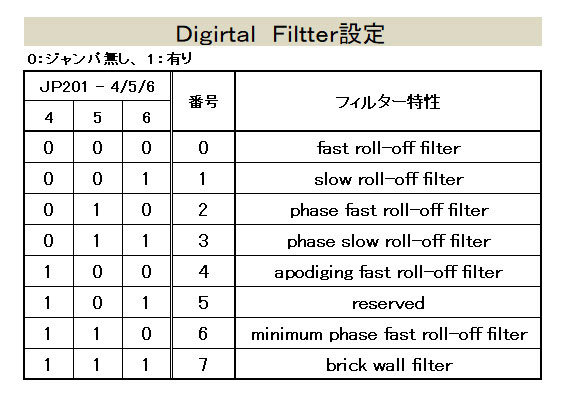

デジタルフィルターの特性

Filter 0      Filter 1


Filter 2       Filter 3



Filter 4         Reserve (5)

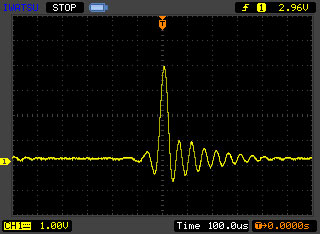

Filter 6       Filter 7






さて次に THD Compensation の確認です。 Datasheet に以下の説明があります

  THD Compensation can be used to minimize
   distortion from external PCB components and
   layout through the generation.

なるほど。
制御ソフトで 補正値を探します

  for (dist = 0 ; dist < 0xffff ; dist += 8 )
  {
    B_cmd[1] = 22;        //reg.22
    B_cmd[2] = dist % 0xff;
    B_cmd[3] = dist / 0xff;
         ・
         ・
         ・
  }

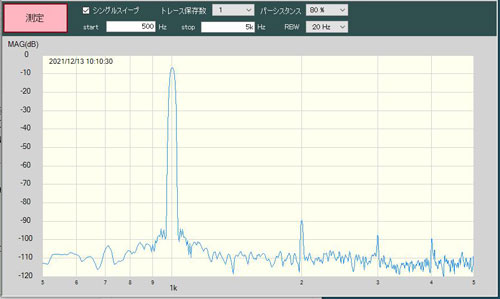

THD 設定前

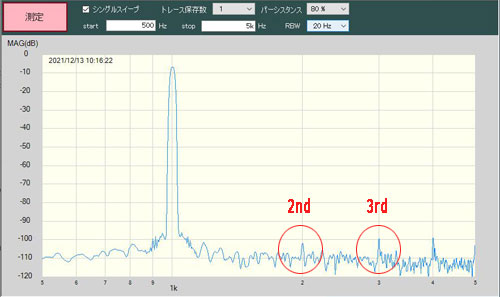

THD 補正値設定後


THDの 2ndは 12-3dB位の効果が出てます
3rdの方は 2-3dB程度です


なるほど、凄いですね

ES9038q2m ポータブル機器用という
立ち位置ですが デスクトップ機としても
しっかりとした性能を持っていそうです




 さあ、ヒアリングしましょう


The Hunter / ジェニファーウォーンズ




ジェニファー のハンターです
優秀録音盤として誉れ高い CD

1曲目 rock you gendy の低音

8センチの OM-MF519 では鳴らしきれない
やはり ここは JBL 4312 の出番、

と思いきや、この CDはどうも 低音が伸びてる SPというものが欲しいわけではなく、低音の "聞かせ方" がポイントらしい。 8センチの SPの方が好ましい音を聞かせてくれる

オーディオは 不思議だ

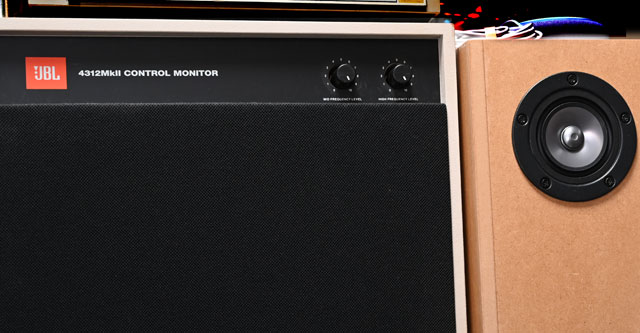

JBL 4312 と MarkAudio SP



試聴する音量に左右されます。
音量が上がってくると さすがに 30㎝ 3way にはかないません


この ES9038q2m という DACはムーディな楽曲が合うようです。 カチッとしたクールなジャズではなく、甘い ピアノや 女性ボーカルが似合うよな 感じ

なかなか捨てたもんじゃない  そんな気分にさせてくれる ちょいと古い JAZZナンバーから

JIM HALL


EurpianJazzTrio


松居慶子









ES9038q2m
しばらくメインの座に居座りそな
気配







販売コーナー
ES9038q2m DAC基板販売コーナー

◆ メールソフトを起動します => メール  <=フォームを読み込みます

  予価:11,000円

(値段は価格は変動します。ご容赦下さい)

ヤフオクでも販売中


販売は下記セットで販売します。

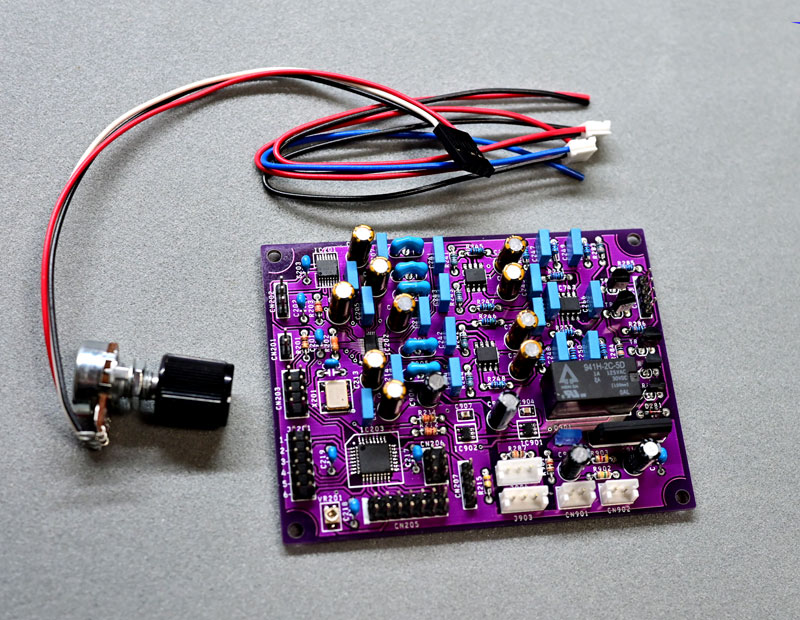

販売セットの写真

電源を接続するケーブル類と ケーブル付きVRが付属します



商品説明
ESS社ES9038q2mを使ったDAC基板です。
ソフトモード制御する機能と DAI/DAC機能、IV変換・ミュー ティング機能が載っています。

<基板の特徴>
 ・DAI機能が内蔵されてますので、同軸(COAX)、光(TOSLINK)の入力が可能
 ・ Amanero社 のCombo384 Module に接続した場合、
   DSD/PCM の自動切り替え可能です
 ・ IV変換に TI の OPA1656x3 のIV回路を搭載してます
 ・ Digital Filter を切り替えて音質切替が可能です
 ・ PCM/DSD両 モードで、内蔵ATTによる音量調整が可能です
 ・ ミュティング出 力端子付き。 ミューティング回路と連動して
   切替時のノイズを低減可能です
 ・ オーディオ出力 : 3.1V
 ・ 電源 : +5V、±15V

<同梱品>
 ・ DAI/DAC基板とケーブル付きVR(10kB)
 ・ 電源用コネクタケーブル(片側EH-2P、片側EH-3P
 ・ 説明書



 ES9038q2m DAC基板の詳細は こちら をご確認下さい。
