XMOS USB 2.0 Audio 評価基板

XMOS USB 2.0 Audio

XMOS社のUSB Audio 2.0 評価用ボード　
(ファームは V3.3 が最新版です。　Apr,2012現在）

44.1KHz～192KHｚのSPDIF出力(光/同軸）が可能ですが
サンプリング周波数に対して、正しく動いているのか、
思った通りのSPDIF出力が出ているのか・・・　の確認に
DIX9211基板 + Mega8制御基板がとても役だっています。

現在 XMOS基板は、176HKｚは動かないようです。
software design guide を見ると 176KHｚの記載が無い
のでどうも【仕様】のようです。　

他の方のレポートに、176KHz でも動いているとの
レポートもありますが・・・・・詳細不明です。

I2Sの取り出しも可能です。

　　　　　　　　　　　　　　　　クリックで拡大

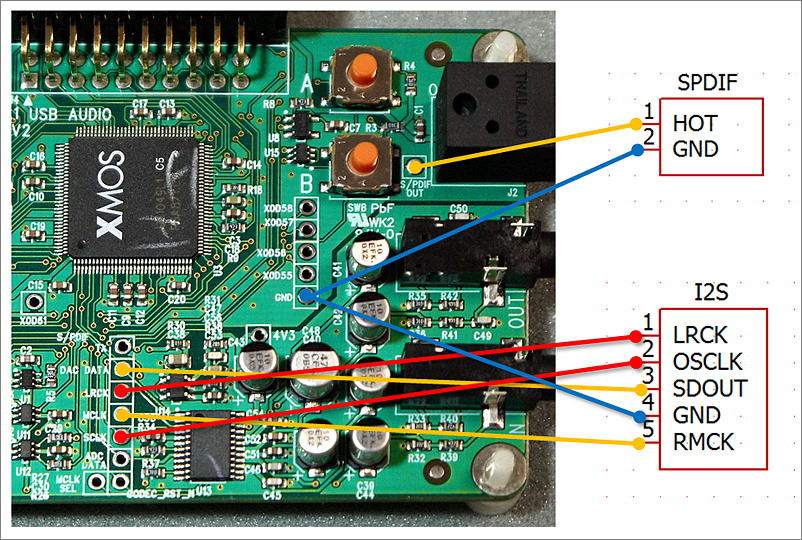

もし、Mi-Take のDAC基板の I2S に接続してみたい
という場合は、下記のような接続になります。

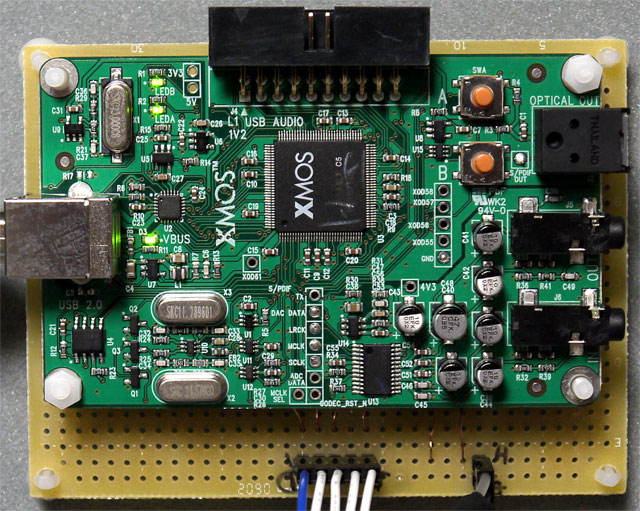

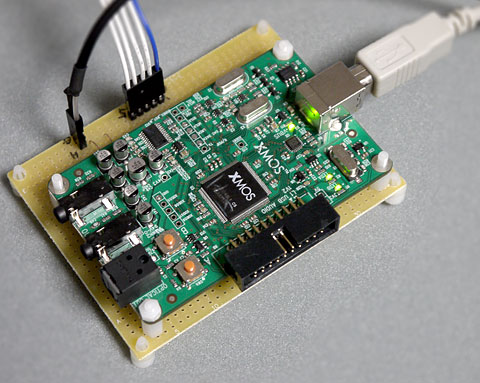

XMOSの基板から信号を取り出すには、
一旦 72 x 94 サイズのユニバーサル基板を
経由して、コネクタを付けると使い勝手が
グンと良くなります。

Mi-Take で発売している　PCM1792、PCM1796基板は
初期設定が、I2S なので設定を変えなくても接続可能です。

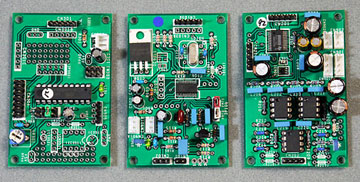

DIR9001 +PCM1792 +制御基板

DAI基板無しバージョンも時々出品してますので
ご利用下さい。 PCM1794基板も設定を変えれば
I2Sに対応可能ですのでそちらもどうぞ。

但し、動作を保証する物ではありません。 XMOS評価ボードとは、光ケーブル( SPDIF)での接続をお勧めいたします。　

XMOS基板は、USB 2.0 Audio ですので Windowsの場合、
標準でサポートされていません。　PCにインストールする
XMOS用のUSB 2.0 Audio ドライバーは２種類使用可能です。
どちらのドライバーも、ASIO対応で low latency です。

(1) CEntrance製　Ver.1.0.3
(2) Thesycon GmbH製　Ver.1.56.0
があります。　 ( コントロールパネルのVer.です）

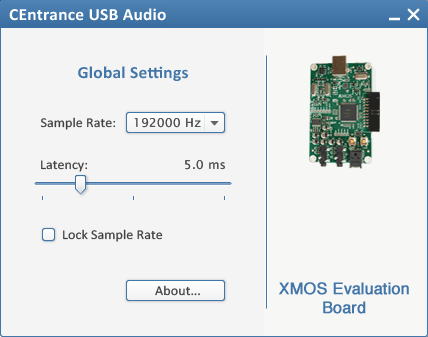

CEntrance製 コントロールパネル

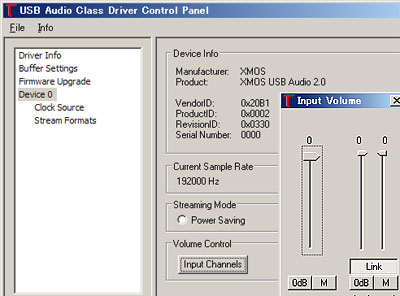

Thesycon GmbH製 コントロールパネル

ThesyconGmbH製は、音質的にお勧めかなと思うのですが１時間使うと、５分おきに Beep音が出てしまうので、都度リセット（USBケーブルを外す）が必要になります。

ReadMe.txtより
The free evaluation version of the TUSBAudio device driver supports all features of the full version. The evaluation version works for an interval of 60 minutes without any limitation. After that interval has expired the driver inserts a beep tone every five minutes to all input and output audio channels. The evaluation interval can be restarted by unplugging the device and plugging it in again.

実用的には、制約が無さそうな CEntrance製がお勧め

**　< ご注意 > **
　　XMOS評価ボードについてのサポートは
　　当方では行えません。　
　　XMOSについてのご質問は XMOS社サポートへ
　　ご連絡下さい。

XMOS社のホームページは、ドライバー等のダウンロードページまでたどり着くのが少しややこしくなってますが
　・support → ・tickets → ・dashbord → ・refernceDesins
と辿ってくとあります。　(ユーザ登録が必要だったかも )
