回路構成ですが、SPDIFの周波数を表示できるようにしたいので簡単に表示可能な LC89091/ADIを使用することにします。
従って入力は、上記DAIからの I2Sと combo384(Si8860アイソレート経由)の I2Sを切り替で使用可能となります。 電源は、3.3Vの安定化電源をデジタル用とアナログ用に別けて 2個搭載します。 アナログ出力部のLPFには Muses8920 (FET入力)を使います。
|

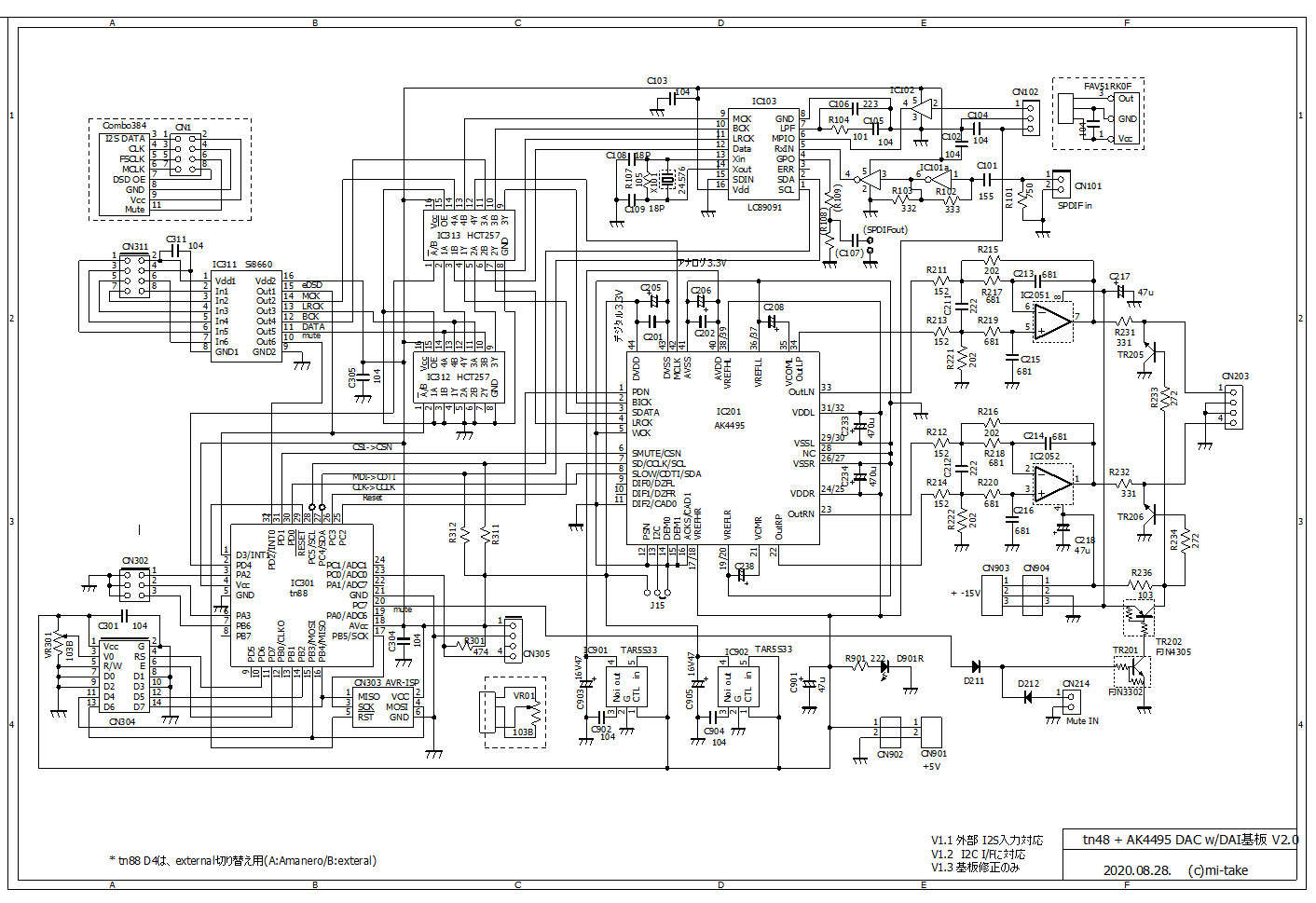

参考回路図
![](AK4495s_DAI_circuit_s.jpg)
ダブルクリックで拡大
というわけで、早速基板を作ってみます。
AK4495sDAC基板と同じ ラージサイズの
72x94 に収まります。

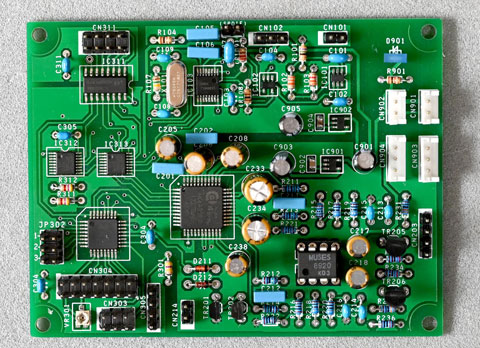

72x94㎜ AK4495 DAI付き 基板例
![](AK4495s_DAI_PWB_A.jpg)
一応、アースはDAI部分は
他と区分してます
早速 音を聴いてみましょう。

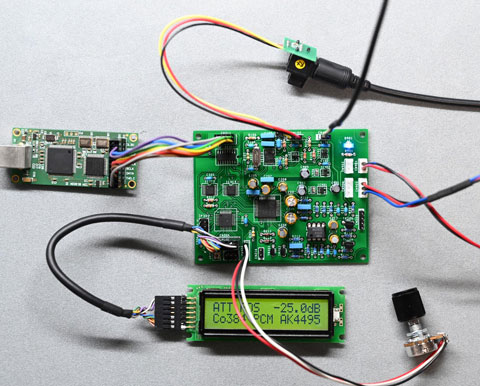

試聴システム例
![](AK4495s_DAI_PWB_B1.jpg)
ふむふむ、とても簡単

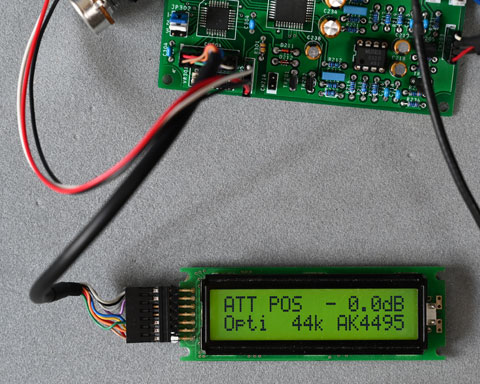

DAIの光入力時 表示
![](AK4495s_DAI_PWB_B.jpg)

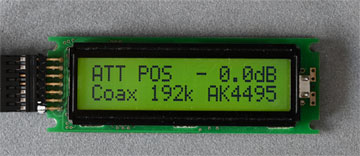

DAIの同軸入力時 表示
![](AK4495s_DAI_PWB_C.jpg)
なにせ 1枚の基板で DAIと DACと 制御が
済むので とても簡単です。
これは ケースに入れてみたくなりました。
共立の DACケースがありましたので これに
組み込むことにします。

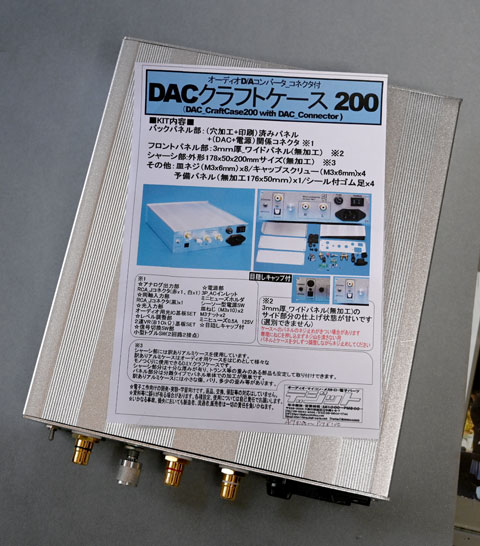

共立エレのケースキット
![](AK4495s_DAI_Case1.jpg)
このケースキットは 下図のように
入出力関係の コネクタがセットになって
かつ、印刷まで されたもので お勧めです。

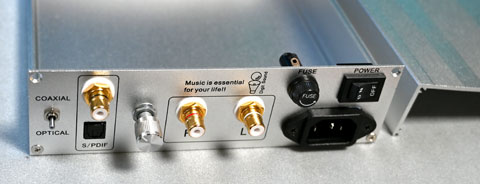

ケースキット
![](AK4495s_DAI_Case2.jpg)

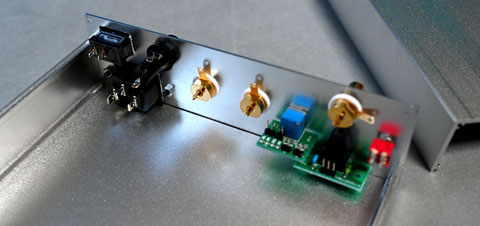

ケースキット
![](AK4495s_DAI_Case3.jpg)

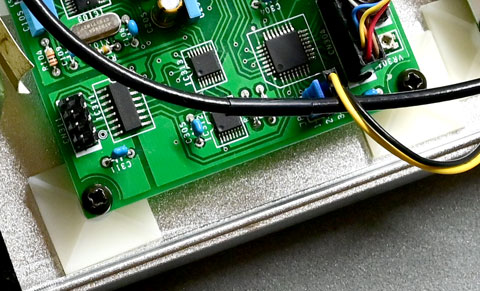

タカチの樹脂スペーサで基板取り付け
![](AK4495s_DAI_Case7.jpg)
ケースに組み込むのに ドリルは 不要 !

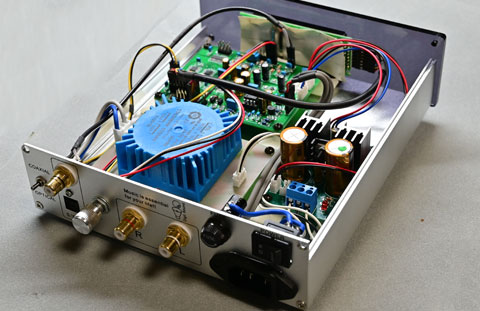

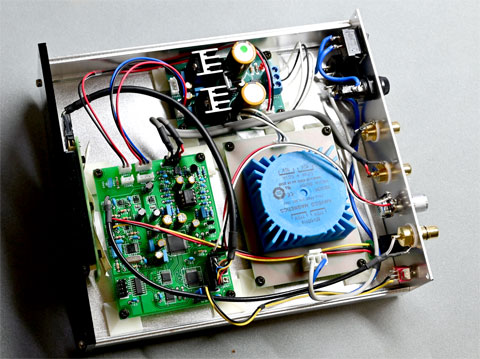

電源基板とトランス基盤があれば完成です。
![](AK4495s_DAI_Case4.jpg)
![](AK4495s_DAI_Case5.jpg)

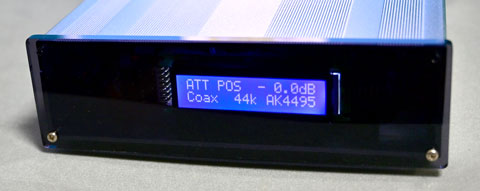

フロントパネルはアクリル板を
特注して取り付けました。
LCDが簡単につけられ見栄えもよくなる?
のでお勧めです
5㎜厚のスモーク・アクリル
![](AK4495s_DAI_Case6.jpg)
AK4495DAC w/DAI基板 発売中
|
