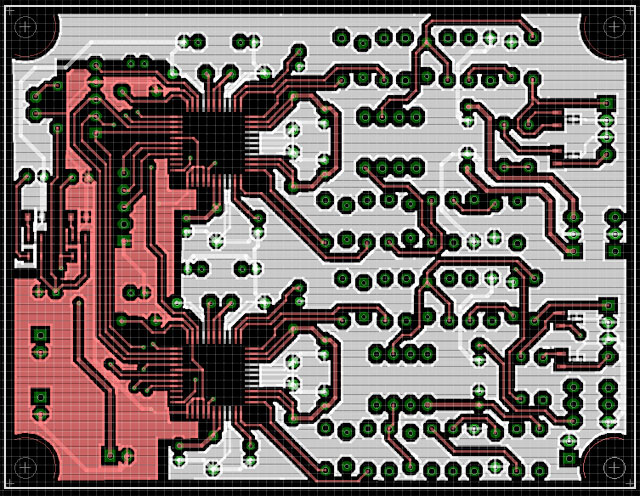

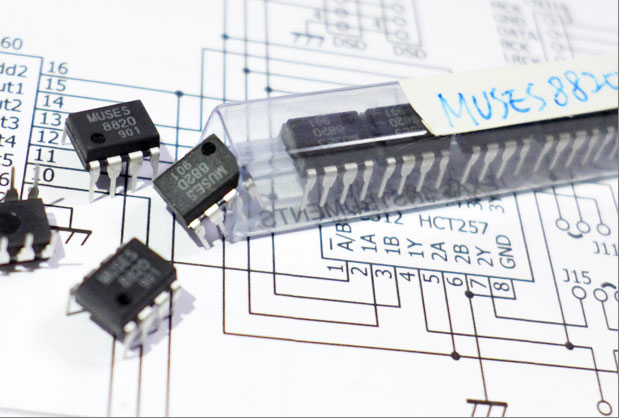

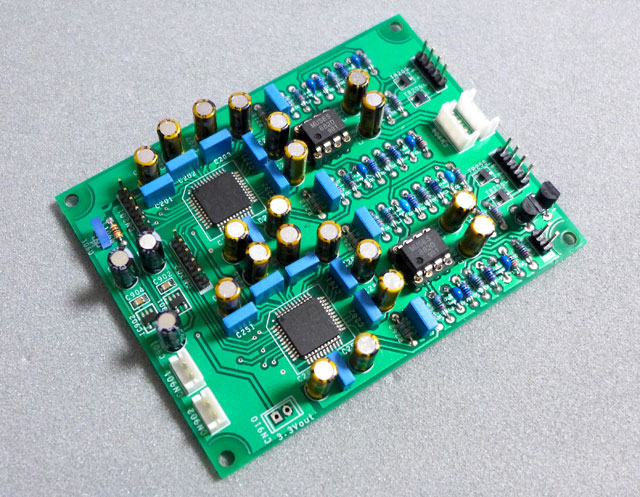

AK4495W (mono x2) DAC基板 System72の大きい版サイズの基板(94x72)を使用します。 LPF用のオペアンプは、MUSES8820を チョイスしました。 MUSES8820 オペアンプ

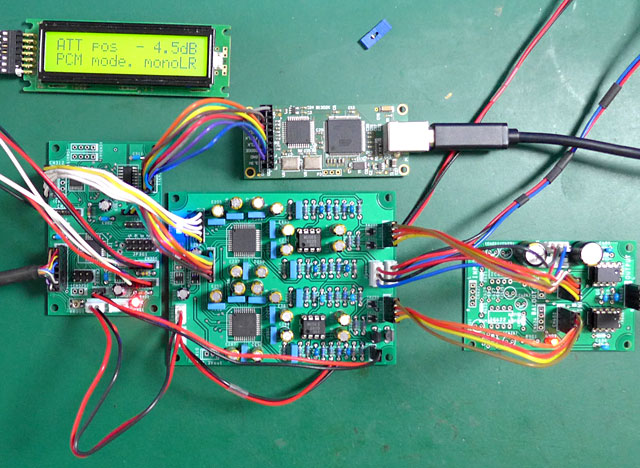

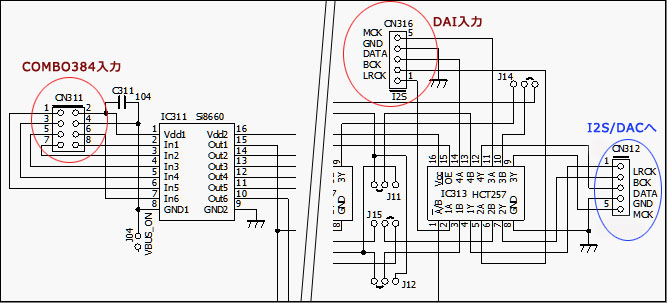

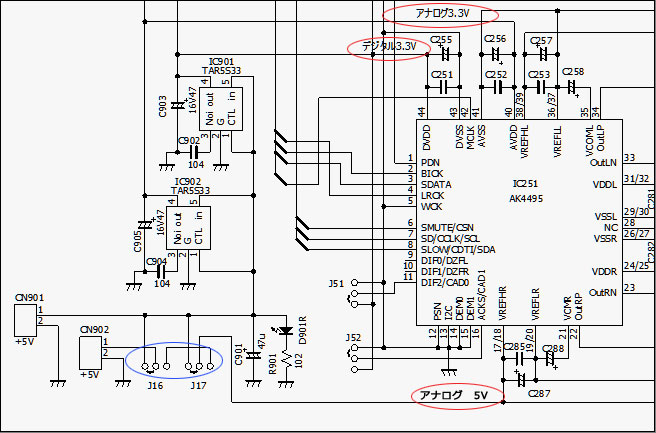

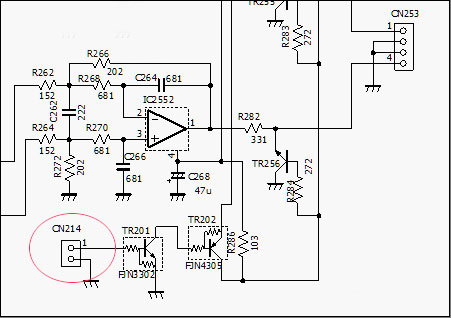

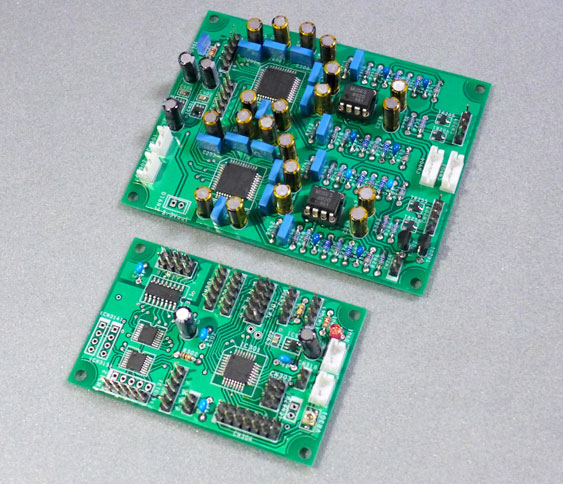

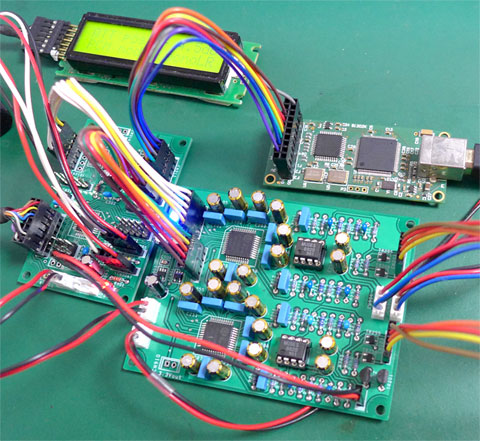

さて回路ですが、電源は デジタル3.3V、アナログ 3.3V と 5.0Vの 3電源方式とし 最適化を図ります。 さらに、アナログ 5.0Vラインは J16/17切り替えによって CN902より 最大7.2Vを加えることが可能な形態です。 DACパワー部 回路図 DAC出力にミューティング回路を搭載し PCM⇔DSD切り替え時のノイズ減少にも考慮してます。 組み合わせる制御回路基板のMuting部に接続します。 Muting 入力部 アースグランドはデジタルとアナログ分離 制御基板は System72基板の小さいサイズ版です。 COMBO384 と DAI(CS8416等)の 切り替えも可能な 基板です。 本基板の初期値は、AK4495のモノラル 動作を初期値としてますので 設定ジャンパー無しで 動作します。 AK4495W と 制御基板 上の基板がDAC基板、下の小さい基板が 制御基板となります。 制御基板の入力端子と出力端子 COMBO384入力は、PCM⇔DSDとの切替と COMBO384⇔DAIとの入力切替が可能です。 また動作のモード設定は下図の通りとなります。

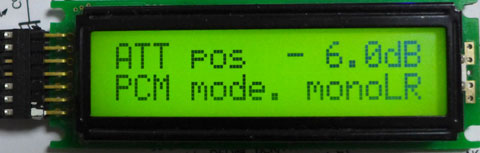

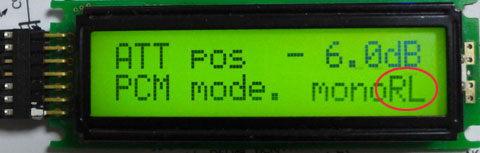

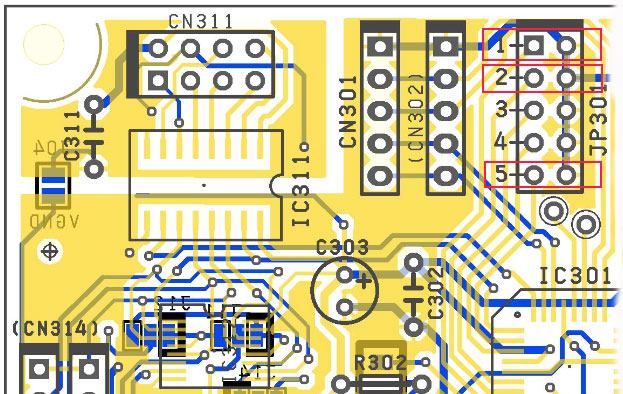

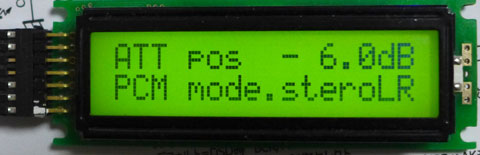

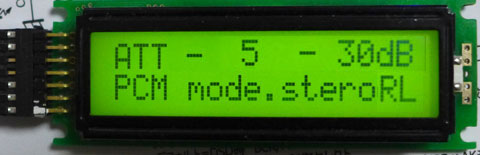

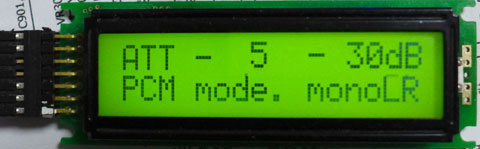

今回の制御基板は、これまでの基板と異なり バランスVR方式では無く、VRを2個用いてLchと Rchそれぞれ調整する方式としています。 制御基板 JP301付近の見取り図 ジャンパーの有無とLCD表示(動作)の関係は 下図の様になります。 ジャンパー 無し ジャンパー (2) 有り ジャンパー (1) あり ジャンパー (5) あり ジャンパー (1) (2) (5) あり |
|||||||||||||
|
|||||||||||||
