25F5s 差動入力アンプ
|
既に TR＋25F5 アンプを発表してますが
トータルゲインを もう少しアップしたいと
初段を差動式にしてエミッタフォロワーを
追加する実験をしてみました。
また、電源廻りも少しいじってみます。
25F5 の Dataシート
出力トランスを変えてみた は こちら
< その他の真空管アンプへ >
シャーシーに入れた例は こちら
|

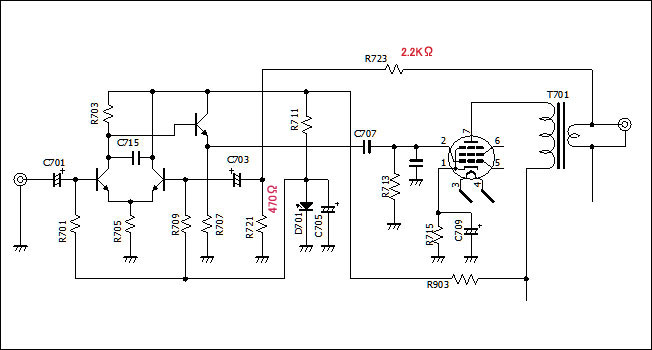

差動入力アンプの回路例
差動アンプにしてトータルゲイン（NFB無し時）が 23dB ⇒ 34dB にアップしました。 これにより NFB を余裕をもって かける事ができるようになります。
仕上がりゲイン
NFB有り （gain=14.0dB, 470Ω+2.2KΩ）
NFB無し （Gain=34dB）
|

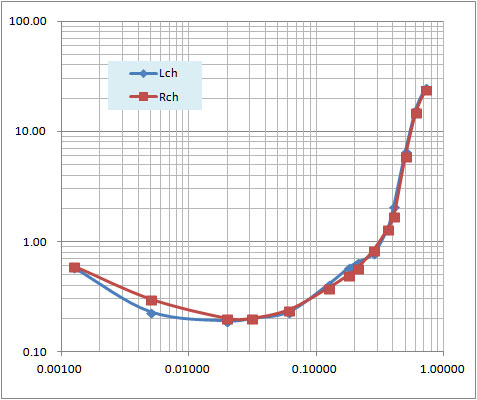

差動アンプの出力特性例
|
電源の強化
| 電源回路ですが、ヒーター電源を100Vから直接取りますので 1：１ の絶縁トランスを使い部品コストを下げてますので 整流後の電源電圧が制限されます。 そこで
整流管をダイオードでパスする回路を設けて B＋をアップする方法を 取り入れてみます。 |
電源トランスからヒータ電力をとると
100V x 0.15A = 15VA(15W) 必要になります
その分を B+に回せば、トランスが小さくて済みます。 |

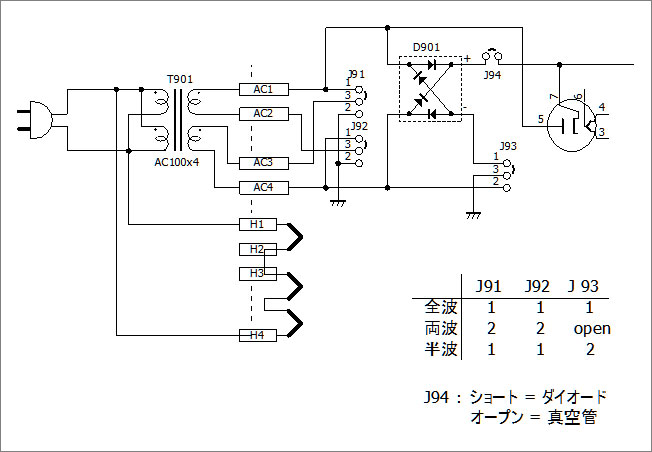

電源回路例
上記の配線図説明
J94 をショートすることにより、ダイオード回路が働きます。
基板上にブリッジダイオードが入ってますので これをジャンパーで切り替えるようにします。
J91、J92、J93 を切り替える事により 「全波整流」 「半波整流」 が切り替えられます。（100V：100Vの絶縁トランスを使用した場合は、AC3、AC4の配線が無しです）
絶縁トランスに 100V x4 のトランスを使えば 「両波整流」にも対応可能です。 上記の配線図は 100Vx4の場合です。
真空管を選んだ場合は、「半波整流」のみとなります。
|
整流後・参考電圧 (J94)
・真空管時
半波整流 = 108V
・ダイオード時
半波整流 = 129V
全波整流 = 140V
整流管の電圧降下は (約20% ) と大きいですが、音質はこちらの方が良いという方もいらっしゃいます。 出力的に問題が無ければ真空管方式が無難かも
・ ・ ・
|
出力段のB＋切り替え

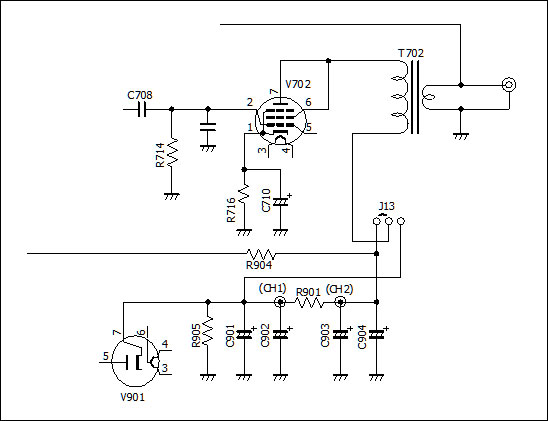

また J13 でデカップリング抵抗(チョークコイル) を 「入れる」 「入れない」 が選べるようにすると出力がアップします
J13 デカップリング抵抗（R901有無）
有り： B+電圧 = 127V 出力 = 2.00V/8Ω (0.50W)
無し： B+電圧 = 140V 出力 = 2.15V/8Ω (0.58W)
残留雑音は 有無で 0.45mV ⇒ 0.5mVですから
どちらを選んでも OKでしょうか。 |
|

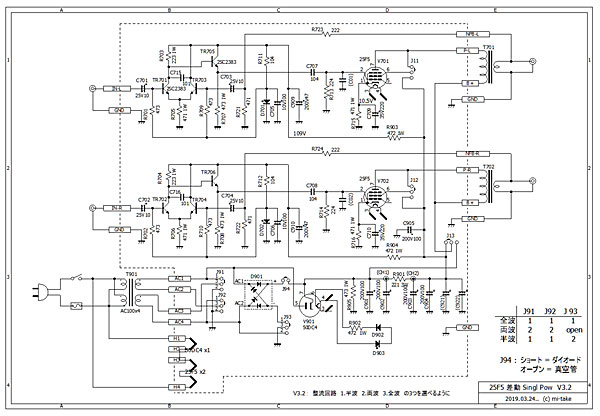

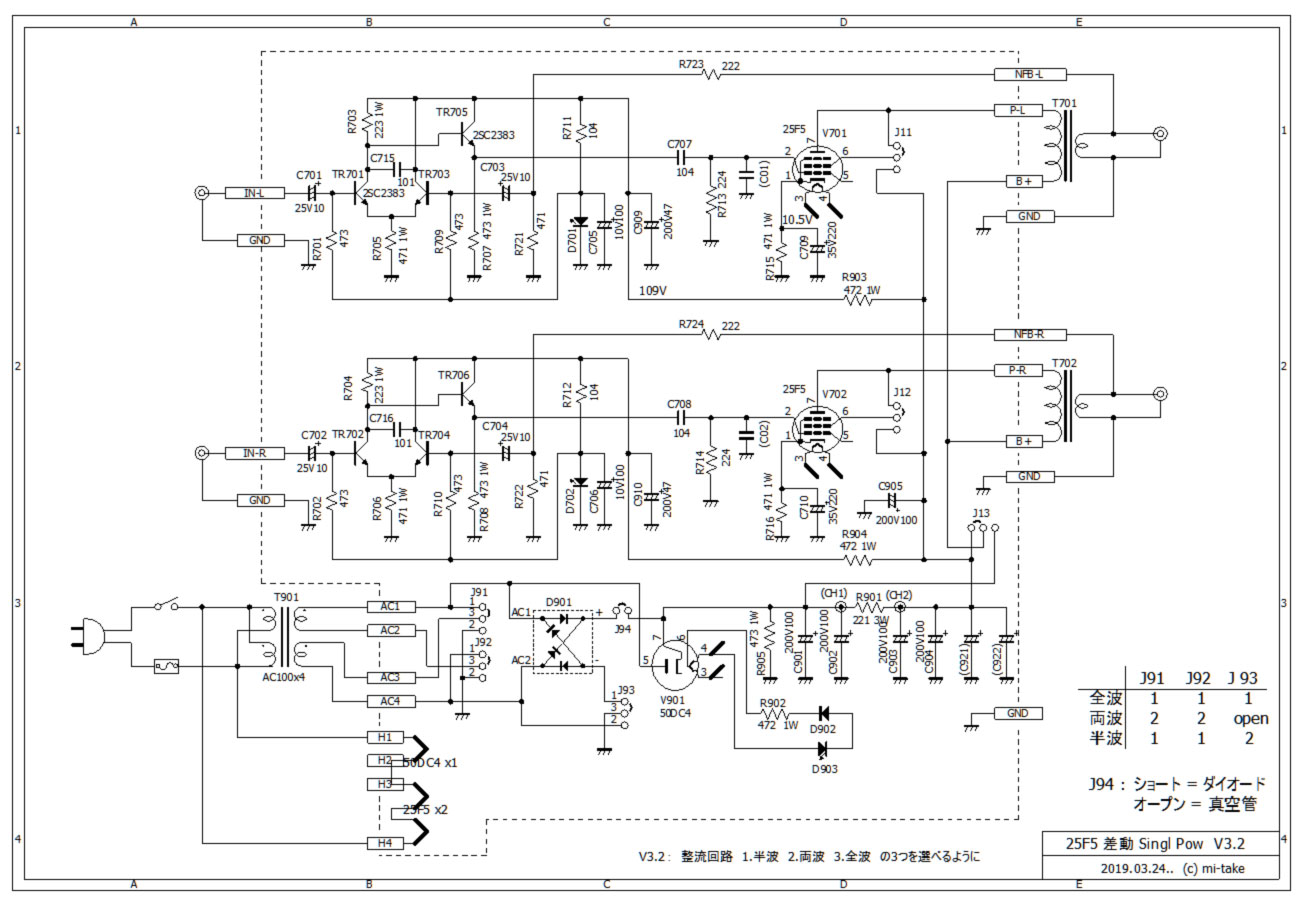

今回の最終回路案です
↑ ダブルクリックで拡大します

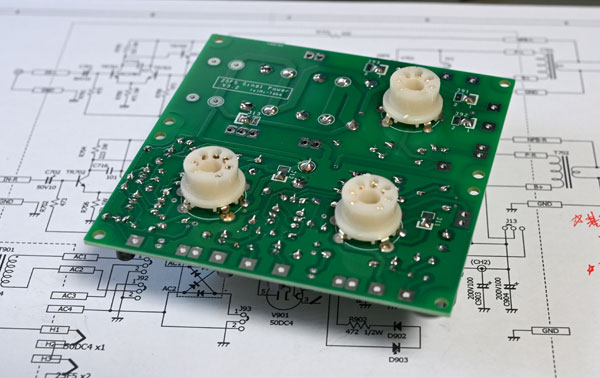

シャーシーに入れるため
基板は 真空管と部品 が逆に取付するようにした
基板バージョン。

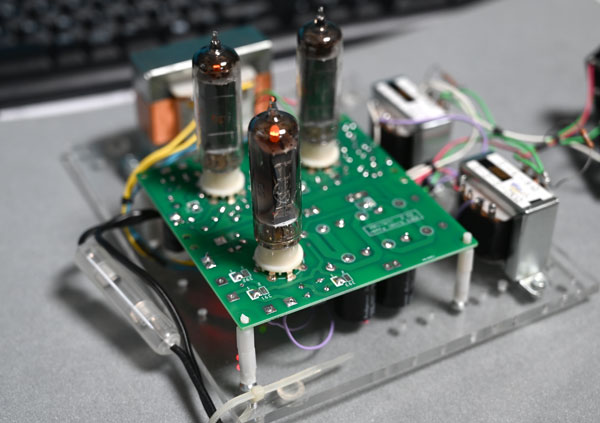

ソケットが基板の裏に！
ソケットが基板の裏に！

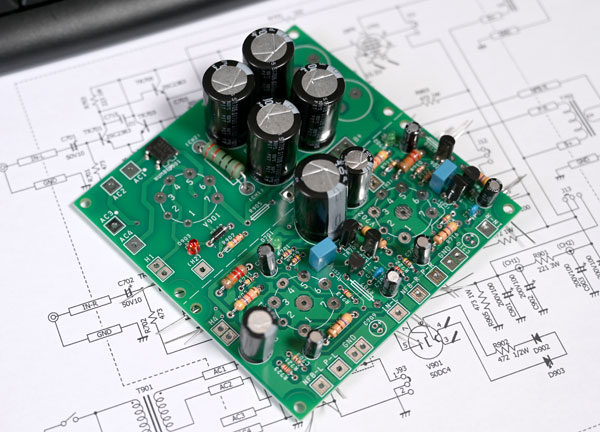

回路は一緒で部品の位置もほぼ同じ
ヤフオク発売中 です ！
(こちら)

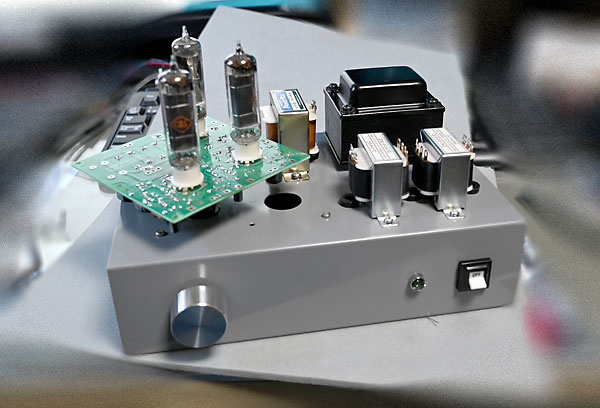

シャーシーに入れた例です
電源トランスは特注品 （130V/30VA)
で カタチを整えてみました ！

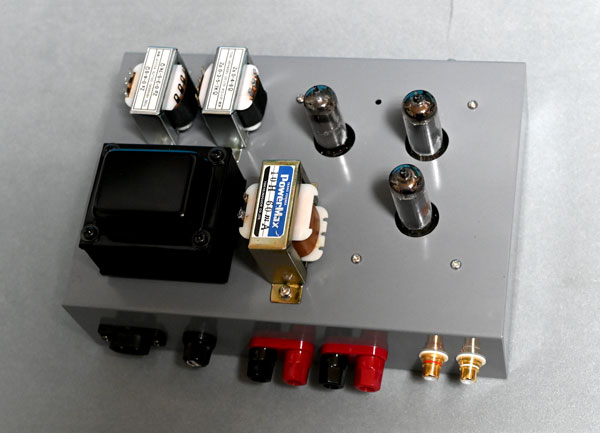

完成！
使用シャーシーは 「リード S-6 230ｘ160ｘ60」

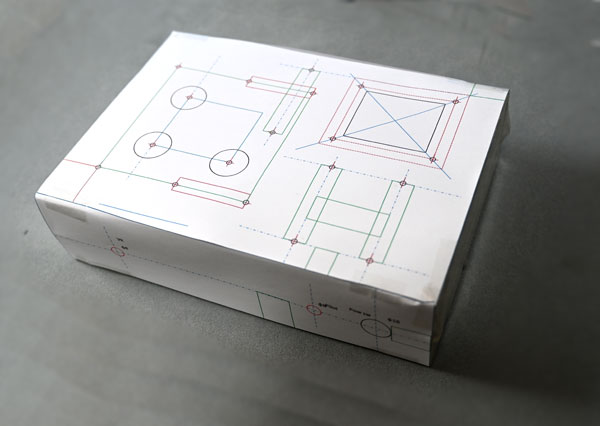

まず穴位置を決めます

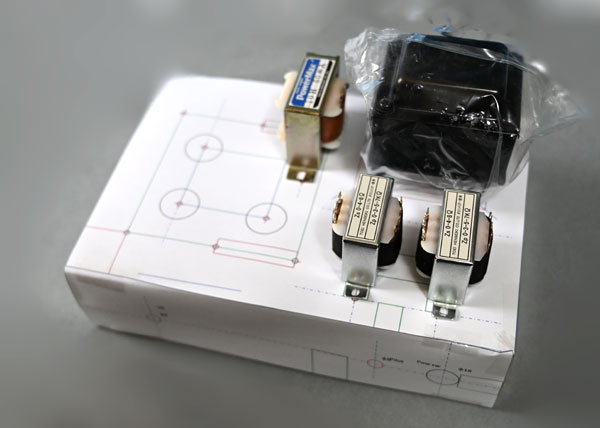

部品を置いてみます

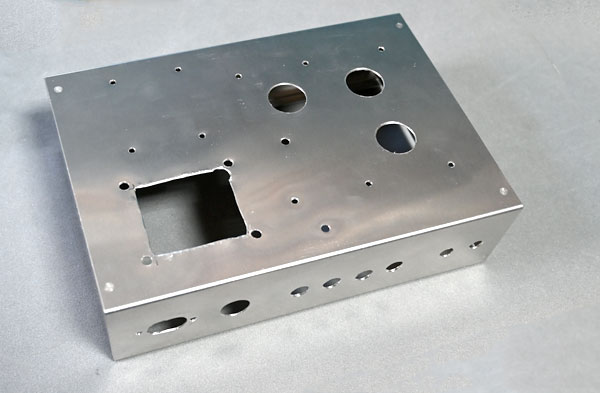

穴加工（ステッピングドリルとハンドニブラー）

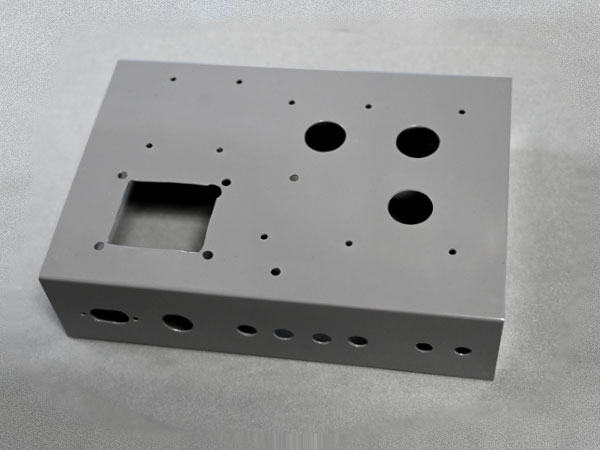

グレー塗装 （1回塗り） します
部品の取り付け
部品取り付け完了。 配線します

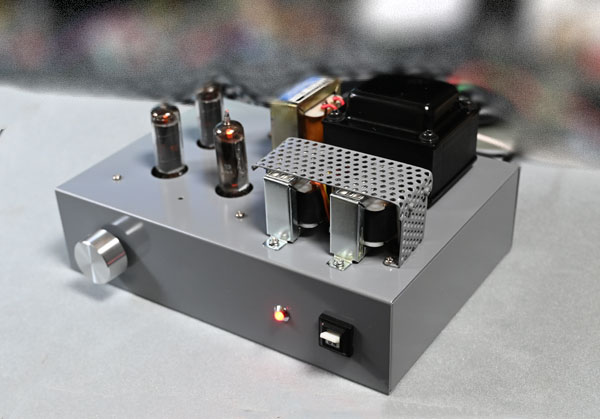

完成 出力トランスをカバーしました
なかなか良い音です

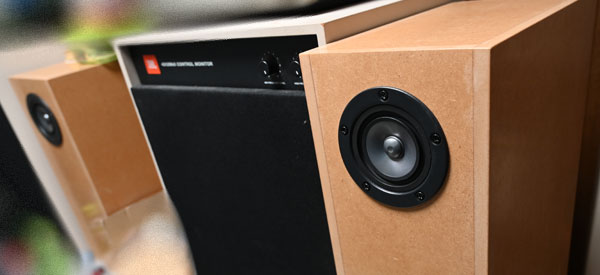

組み合わせスピーカーは ・ ・ ・
マークオーディオ ８㎝
|
質問がありましたので下記 追記します
アンプにVRを付けるには50KA～100KAの
ボリュームを下図のように入れてください。
|
