V7シリーズ 完成 （六転七起八立）
ATAPIコントローラを起点とした、V7シリーズが完成しました
ATAPIコントローラはドライブの40Pコネクタ装着用としてまとめました
サポートするのは 【System72】 基板。 単一機能に特化しモジュール化。サイズは 72サイズ に統一
72サイズとは、72ｘ47㎜ と 72ｘ95㎜ の2種類の基板をサイズを示します
自作基板でよく使うユニバーサル基板に統一されているので
あなたのオリジナルユニットをユニバーサル基板で作って
組合せたり 置き換えたり 簡単に可能になります
順次・頒布開始します Comming Soon ! !
System72 についての詳し事はこちら
個別写真と概要は こちら

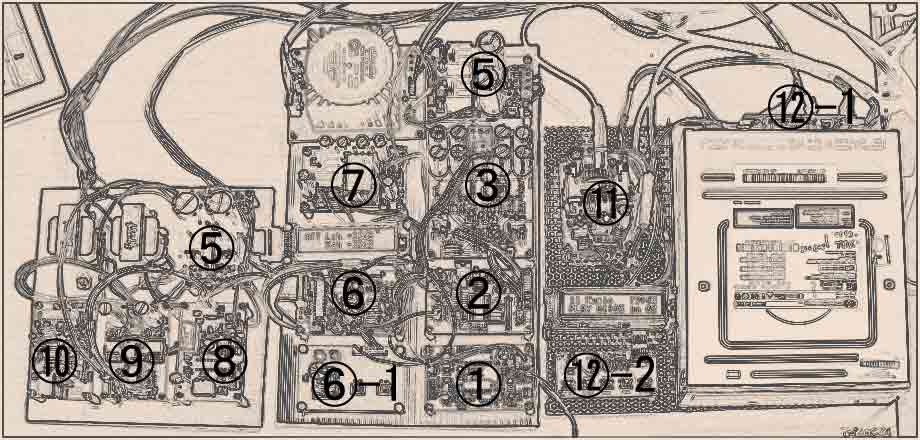

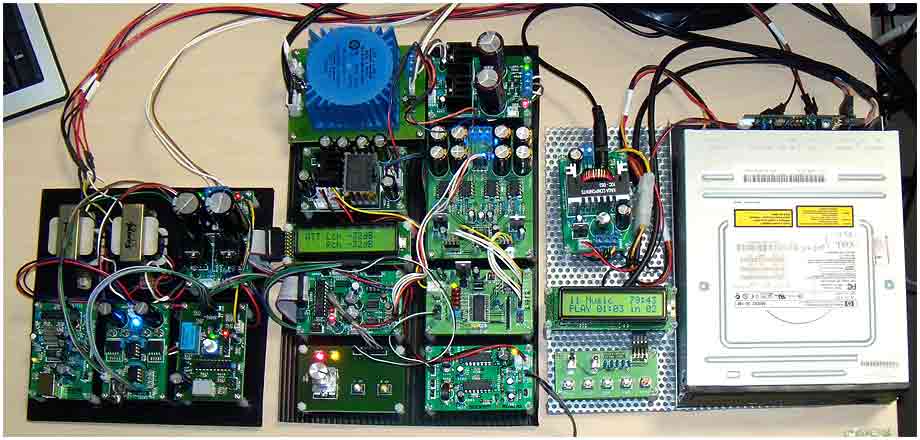

| ① | 2ch SPDIF Buffer （2ｃｈ デジタル信号バッファ） | ⑦ | DC-DCコンバータ （+15V => +5V) |
| ② | DAI (デジタルインターフェース） SC8416 ハードモード | ⑧ | ミューティング （タイム可変可能 0/1/2/3/5/7/10/20/30 秒） |
| ③ | DAC（デジタルコンバータ） PCM1794 + OPA2604 | ⑨ | パワーアンプ (LME49600 + 出力トランス 1.5W/8Ω） |
| ⑩ | USB オーディオ I/F （SPDIF Buffer付き） PCM2704 | ||
| ⑤ | ±15V電源 （5V出力付き） | ⑪ | DC-DCコンバータ （+12V => +5V) IDEドライブ用 +12V/+5V |
| ⑥ | 電子VR -80dBまで2ｄBステップ (BH3532FS 2段） | ⑫-1 | ATAPIコントローラ マイコン部 |
| ⑥-1 | 電子VR 操作部 （エンコーダ、sw、LED） ⑥とは別基板 | ⑫-2 | TATPIコントローラ 操作部 （SW基板） ⑫-1と一体折取り基板 |
