楽しい企画　I2Sシフトプロジェクトは
楽しんでもらえたでしょうか
16個 (max28) のDACを使おうという
壮大な？　企画でした

さて次の企画 (2) はデジタルフィルターを使って音は変わるか？　にチャレンジです
PT8211は NOSタイプの DACですが WSは
　384kHz ですので
　　　384 / 48 = 8
　つまり 8fs までいけますね　

オーバーサンプリングを DSPを使ってデジタルフィルターやってみよう！かと本を紐解いてみましたが　　何をいまさら！　　というような数式がゾロゾロ出てきます。

これはいけません　ギブアップです

インターフェース誌

DSPでデジタル処理

面倒くさい事はさて置き
デジタルフィルターの one user で行きましょう

ということで　出来合いのICを使うことにします　　デジタルフィルタ用 ICは色々あるようですが手に入りやすい？　Pioneer PD00601 を使ってみることにしましょう

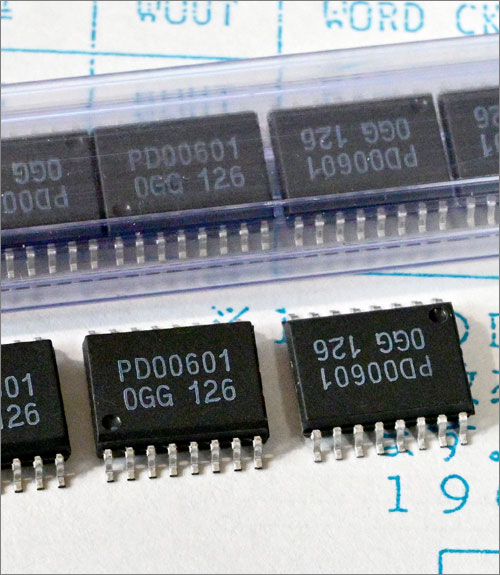

PD00601 概要

組み合わせる DAIは TC9245F ですので
PD00601 へのクロックは 384fs となります

データフォーマットは Right Justifi であることは承知してましたが、DATAラインが L/R 2本あり WS が、1ch分しか出てません・・・　あらら昔のデータフォーマットはこんなんだったんだ　？

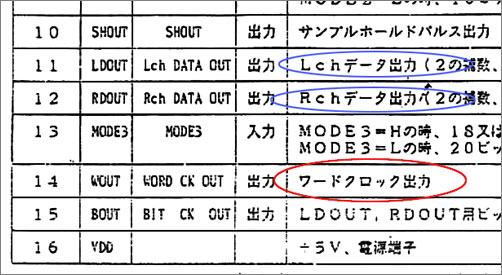

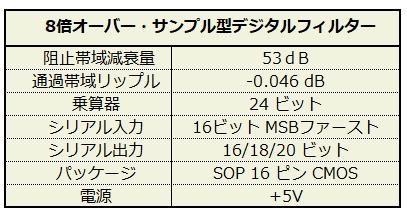

PD00601 データ抜粋

なんとこの PD00601 情報が少ない。　入手元の秋月電子通商の かすれたコピーのスペックシートがあるだけです。　

なるほど　1ch 当たり 1個の IC を使しかないみたいです　　そこで今回は、PT8211を片ch のみ使用して回路を組むことにします。

情報がそろったので回路図に落とし　基板化します。　ポイントは
　1. DACは L/R それぞれ 4パラ化
　2. LPFはPT8211オリジナル指定回路
　3. デジタルフィルターは８倍オーバーサンプリング

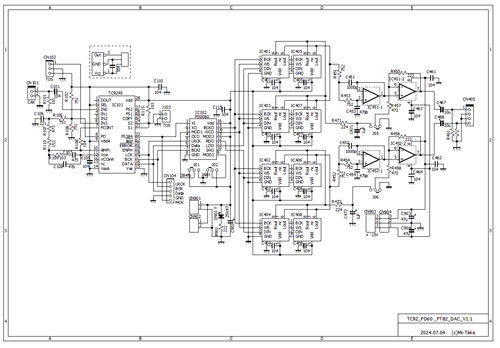

回路図案

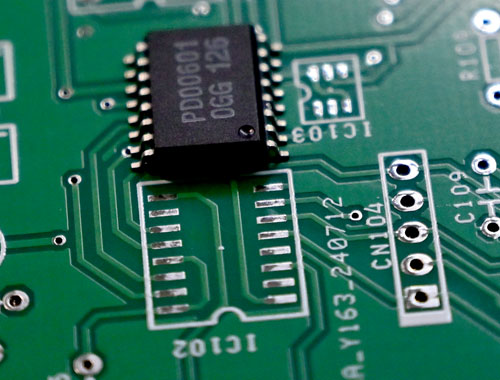

PD00601 のフットプリント図面が無かったので大きめの TTL と同じにしたのですが・・・上がってきた基板を見ると　なんとちょうど？半田付けができない幅です

IC の幅が合わない！

ICのピンを折り曲げて（立てて）何とか半田付けします。　ようやく音が出ました

PD00601の出力は L/Rが逆なのか逆に出ます、　ので改訂基板は L/R 切替ジャンパも追加しておきましょう　　修正基板を手配します

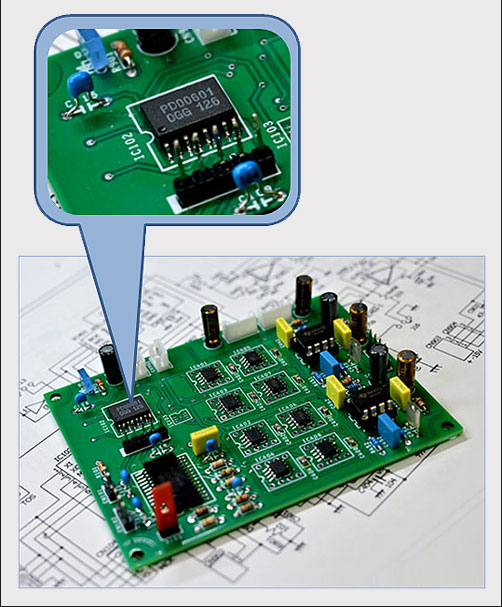

基板が上がってきました
PD00601もきっちり
取付できます

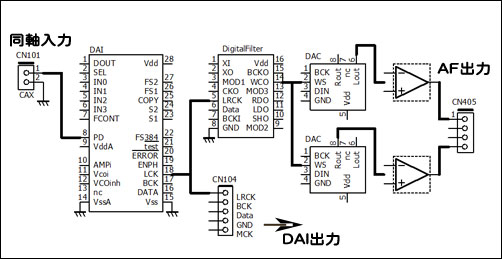

with PD00601 付きブロック図

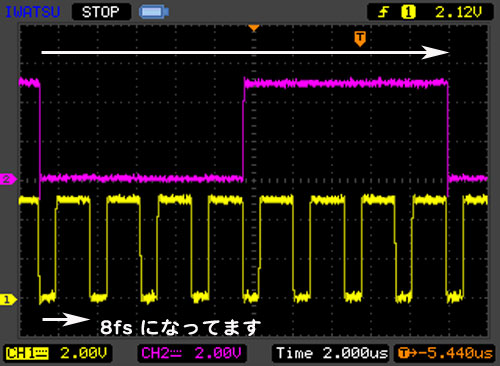

digital filter 出力は 8ｆｓ

赤：ｆｓ (DAI 出力)
黄：8ｆｓ (Digi Fil 出力）

オーバサンプリングされてます　楽しい　！

測定

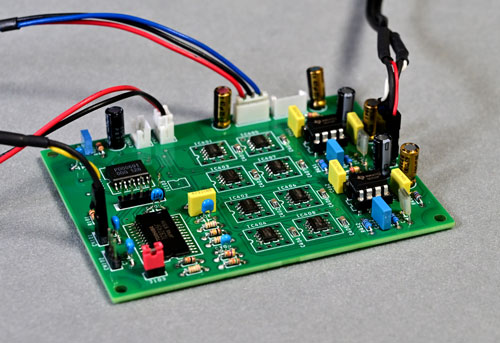

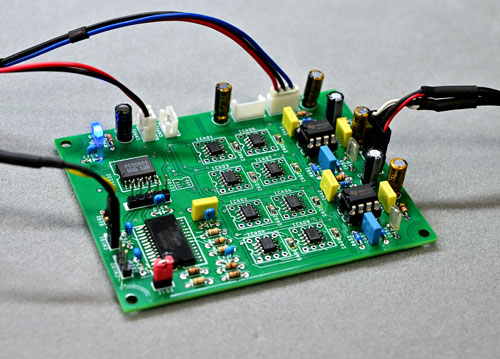

完成した with PD00601 付き
PT8211 の波形を見てみます

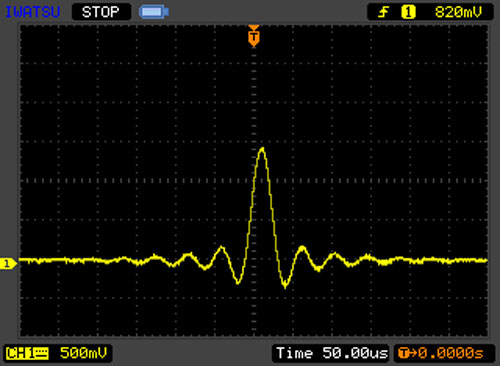

インパルス応答波形

Sharp Roll-off 特性を示します

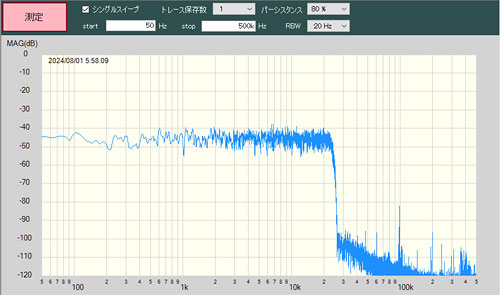

White nois 特性

高域のカット状況が分かります

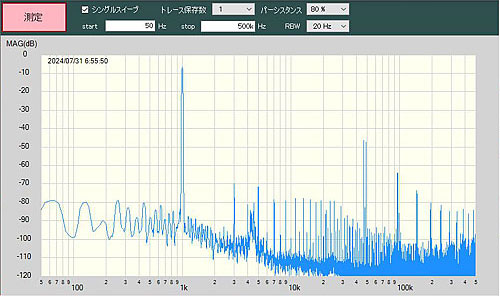

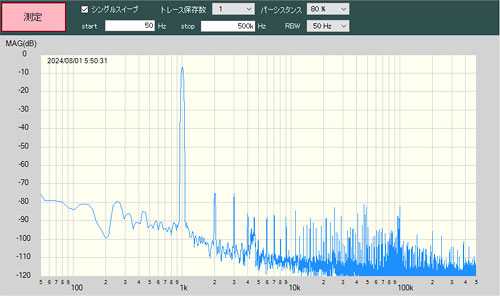

1kHz スペクトラム

ノイズフロアが10dB程下がってます

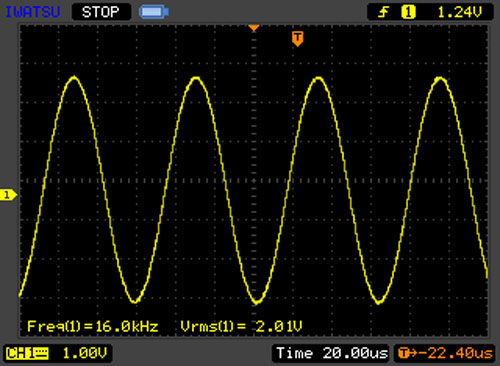

16KHz 再生波形

さすが　オーバーサンプリングです
綺麗に再生されてます

ちなみに　DAI から直接 PT8211 に
入れて NOS DAC としての特性も確認
しておきましょう

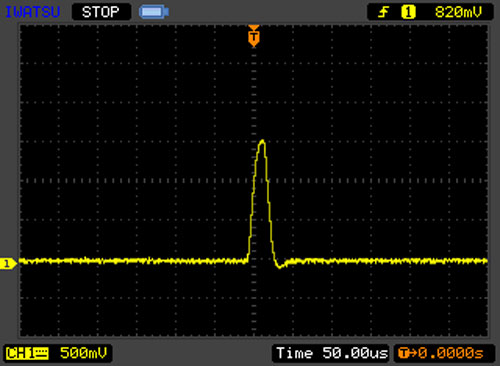

NOS 応答波形

ふむ　NOSの応答波形です

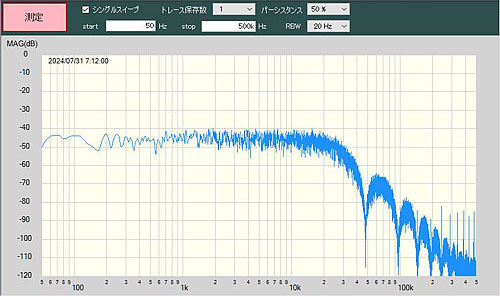

White nois 特性

1kHz スペクトラム

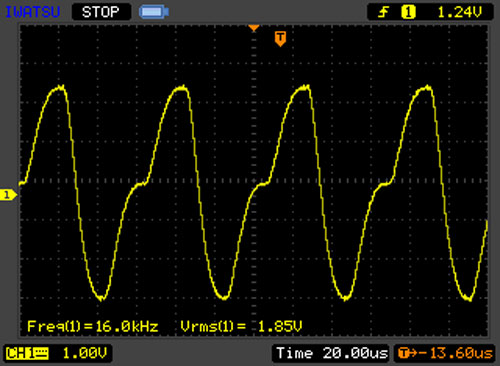

16KHｚ　再生波形

さすが NOS タイプです。　
16KHz再生波形はくずれます

試聴してみましょう

ジプシーキングスのインスピレーション
フラメンコギターをフィーチャーした名曲です
鬼平犯科帳のエンディングで
使われました

ジプシーキングス Gipsy Kings

もう一枚は　Jazz Piano
siesta = 昼寝

ゆったりした気分はオーバーサンプリングの
ふんわりした感じが似合いです

The day will come 　昼寝には
少しだけアップテンポですが

木住野佳子 Siesta

音の本質的な部分は変わらないのですが
NOSと比べると高音部の広がりが感じられ
ゆったりとした気分で聴けます

急遽ヒアリングに割り込んできた CD
森口博子　#1. 思い出がいっぱい　は
なかなか聴かせます　(8月6日本日発売）

森口博子 Anison Cover2

NOS か OS か
聴き比べも楽しいですよ

NOS： no over sampling
OS： over sampling

ヤフオクにて販売中！

シングルDAC基板

手軽にNOSの音と比較できるように
NOS DAC の sub基板を用意しました。

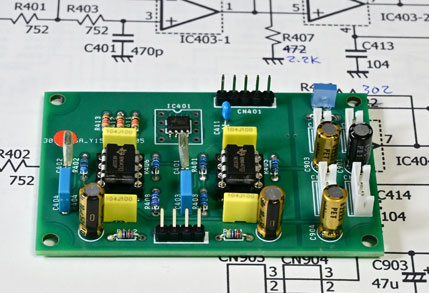

シングルDAC基板

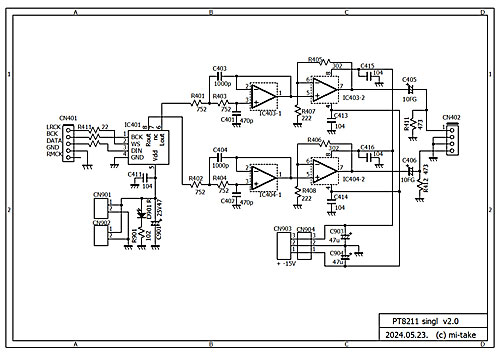

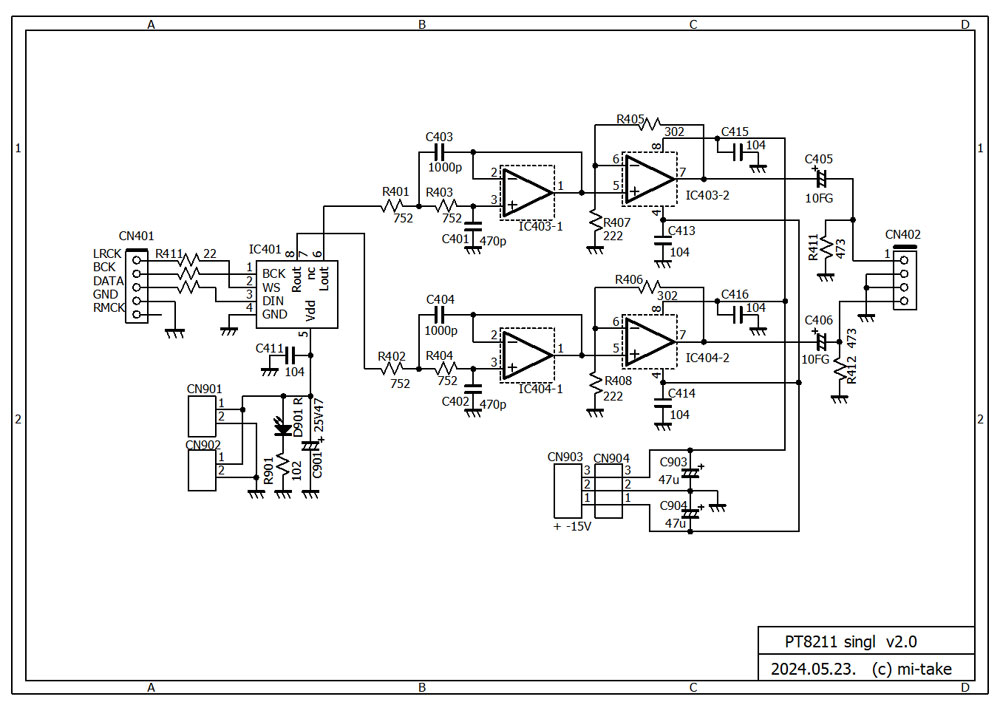

シングルDAC 回路図

with PD00601 付き DAC基板の DAi 出力に DAC基板を接続すれば NOS DAC として使用できます。
LPF部は with PD00601 付き DAC基板と同等です

本基板は I2Shift project の基板にも使用可能です

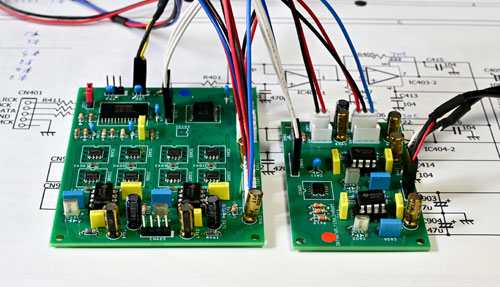

with PD00601付きとシングルDACを接続
