SPDIF クロック表示付き
AK4493s DAI付制御基板

AK4493s用にDAIを載せた制御基板



AK4493を使ってますが、Combo384を前提とした制御基板のためSPDIFを使用してDACを組む場合、別途DAI基板が必要になります。制御基板にDAIが載った PCM1792用のWM8804DAI付き制御基板を改造すればよいのですが、WM8804では SPDIFのはクロックが表示できません。 そこで 今回のDAIは、LC89091を使って クロック表示も可能な設計とします。 LC89091は SPDIFの入力部をもうちょっと強化(ゲインアップとTTL入力許可)してくれれば 使い勝手が増すんですが。

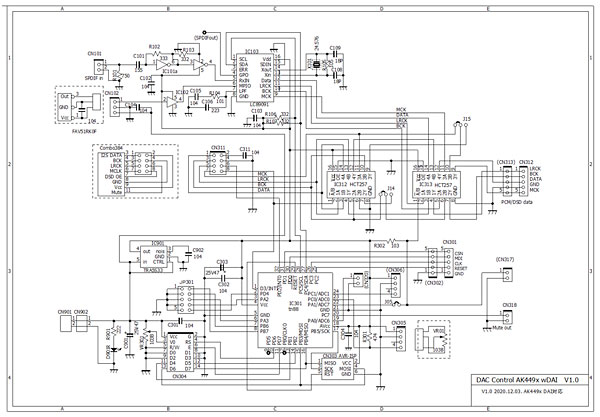

回路図 (参考)


既にいじったことのある ICですので回路図はすぐに
できます。この制御回路を AK4495Wとか AK4493W基板でも
使用できるようにすることも考えましたが無しとしました。
Combo384は 接続可能なように切り替え回路は載せます。


今回の基板(左) と DAC基板(右)



制御ソフトとしては:
 (1) SPDIF優先とし設定ジャンパー無しで同軸入力
 (2) 光端子にも対応
 (3) デジタルフィルターは 4種類対応
 (4) C384時の PCM⇔DSD切替対策のMuting有り
 (5) 電子VRには対応する
 (6) L/Rch バランス機能は無し
 (7) mono対応(AK4493W等)は無し
として リリース予定です。

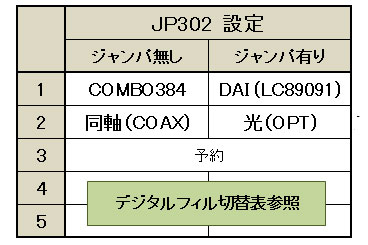

設定ジャンパ一覧

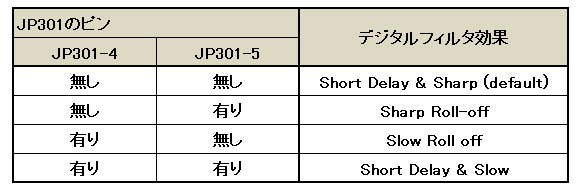

デジタルフィルター




ソフトを組みます。
AK4495s用の制御ソフトを流用します。

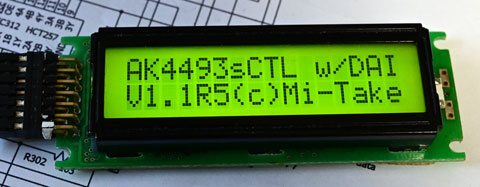

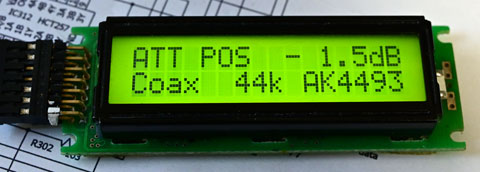

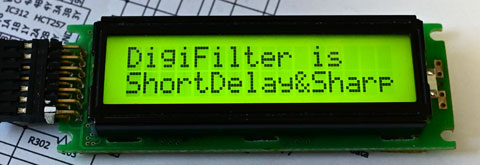

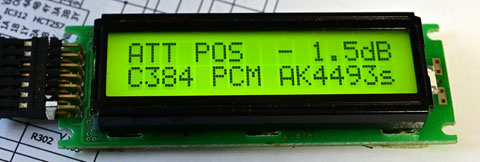

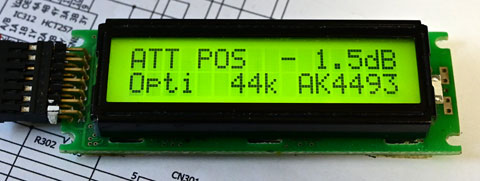

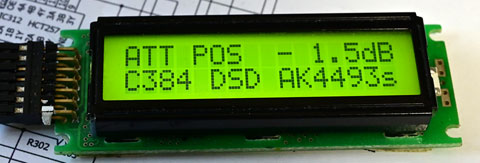

LCDの表示例

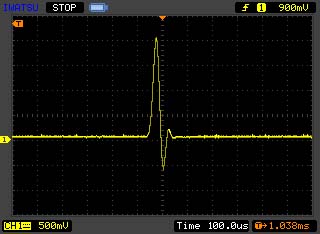

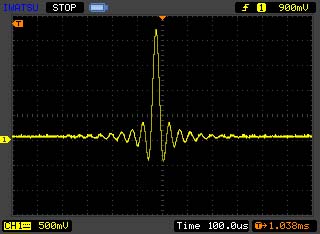

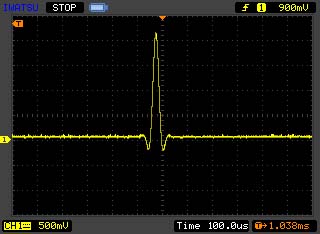

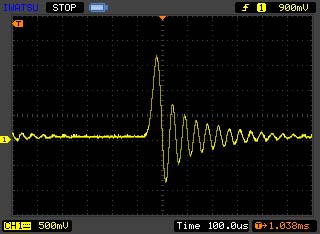

デジタルフィルターは
下記の4種類を搭載しました。


デジタルフィルター













AK4493s DAI付き 基板セット 発売中
