概　要 予　価 内　容 写　真
(ダブルクリックで拡大)
1 PCM1794STD 9000円 BurrBrown PCM1794 DAC基板完成基板です。
IV変換用オペアンプはOPA2604を使用しています。

・ DAC に Burr Brown製 PCM1794 DAC ICを採用。
　 24bit、8倍オーバーサンプリング、デジタルフィルター内蔵
・ I /V変換部は BurrBrown製オペアンプ OPA2604 + 小型1/4W金属被膜抵 + コンデンサ 等を使用
・デジタル入力は I2Sフォーマット です。
・入力フォーマットの変更、mono/Stereo動作切換等、が可能です。
・電源は、+5V 及び±12V～±15V

　　詳細は　こちら
PCM1794STD
キット 		 9000円 ・BurrBrown PCM1794 DAC基板の半完成キットです。
・PCM1794デジタル部の表面実装関連部品を実装済みとしました。
・DAC IC部は基本動作確認済みです。

・I/V変換用ICはOPA2604です。

2 PCM1794W 9000円 DACにPCM1794 を2個使用した PCM179W DAC基板です。 モノラル動作が前提となっています。
DAC部のみの構成ですので、IV変換基板が別途必要です

・使用チップ ： バーブラウンPCM1794 2個搭載
    Lch Rch をそれぞれの ICで行うモノラル動作モード です
・アナログ出力 ： 差動電流出力
・電源： ＋5V

　　詳細は　こちら
3 CS8416
+PCM1794版
2in1		 8800円 DAI にCS8416、DAC にPCM1794 を使用した DAI/DAC の2 in 1基板です。  差動電流出力です。 I/V変換基板は付属しませんのでお手持ちの IV変換基板やトランス式IV回路で行います

・DAIチップ： CS8416 ハードモード
 SPDIF入力は、ジャンパー切換により 4入力切換可能
・DACチップ： バーブラウンPCM1794
　（24bit、8倍オーバーサンプリング）
　出力：  差動電流出力
　PCMモード I2S （RightJustified設定可）
・電源は、+5V

　　詳細は　こちら
CS8416
+PCM1798版
2in1		  7300円 DACチップがPCM1798版です。

DAI にシーラスロジック CS8416、DAC にバーブラウン PCM1798 を使用した DAI/DAC 2 in 1基板です。
4 PCM1792 STD
・ I/V変換はOPA2604 ｘ3		 9000円 BurrBrown PCM1792 DAC基板です。

・DAC に Burr Brown製 PCM1792 DAC ICを採用。
  32bit、8倍オーバーサンプリング、デジタルフィルター内蔵。
・デジタル入力は I2Sフォーマット
・外付けの制御基板を使用すると、 0～-120dB/0.5dBステップの電子ボリューム機能 及び、入力フォーマットの変更、mono/Stereo動作切換等、が可能です。
・Muting回路を搭載してますので、外部信により 切り替え時などのポップ音対策が可能です。
・電源：+5V 及び±12V～±15V

　　詳細は　こちら
PCM1795(32bit)STD
・ I /V変換は NE5532 ｘ3 		 6500円
PCM1792STD キット
・ I/V変換はOPA2604 ｘ3		 9000円 ・BurrBrown PCM1792/5 DAC基板の半完成キットです。
・PCM1792/5デジタル部の表面実装関連部品を実装済みとしました。
・DAC IC部は基本動作確認済みです。

・I/V変換用ICは左記からお選び下さい。

・完成基板も同等の価格で販売いたします。
PCM1795STD (32bit) キット
・ I /V変換 NE5532 ｘ3 		  6500円
5  PCM1792W  9000円 DACにバーブラウン PCM1792 を２個使用した DAC基板です。モノラル動作が前提となっています。
DAC部のみの構成ですので、ソフトモード制御の為のマイコン基板と、IV変換基板が別途必要です。

・使用チップ ： バーブラウンPCM1792 ２個
   Lch Rch をそれぞれの ICで行うモノラル動作モード です
・アナログ出力 ： 差動電流出力
・電源： ＋５V

　　詳細は　こちら
PCM1795W (32bit)   6500円 DACチップをPCM1795としたバージョンです。
 6 AK4480 DAC 4600円
旭化成のAK4480を使ったDAC基板です。

・AK4480/DAC基板は、制御用MPUとI2S アイソレートICが載ったオールインワンタイプのDAC基板です。
・AK4480は、DSD入力対応の 32-bit、128倍オーバーサンプリング、サンプリングレート:30kHz～216kHz、S/N：114dB
・0dB時オーディオ出力は、約2.1Vrms に設定してあります。
・AK4480内蔵のデジタルATTは リニア256ステップで、PCM/DSDの両方に対応します。
・DDCとの 接続部は、アイソレータIC使用しUSB経由での PCイズを遮断します。
・LPF用オペアンプは OP275

　　詳細は こちら

20p-8p のC384接続ケーブルは別売です

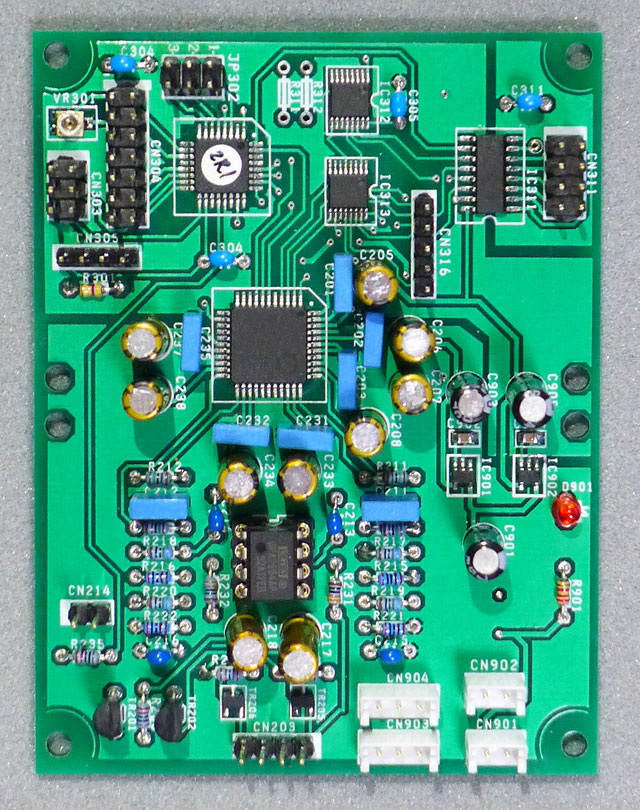

 7  AK4495 DAC  8000円
旭化成のAK4495を使ったDAC基板です。

・AK4495/DAC基板は、制御用MPUとI2S アイソレートICが載ったタイプのDAC基板です。
・外部I2S端子を設けてますのでCS8416等のDAIとすぐ接続できます。
・AK4495は、DSD入力対応の 32-bit、128倍オーバーサンプリング、サンプリングレート:30kHz～768kHz、S/N：120dB
・AK4495内蔵のデジタルATTは 0～127dB 0.5dBステップで、PCM/DSDの両方に対応します。
・Combo384との接続部は、アイソレータIC使用しUSB経由での PCイズを遮断します。
・LPF用オペアンプは OPA2604 を搭載。

　　　詳細は こちら

20p-8p のC384接続ケーブルは別売です

8 LC8909/DAI
＋PCM5100
32bit DAC基板		 3400円  DAIとして、LC89091を使用し光端子と同軸端子の入力端子です。　DACには PCM5100 32bitDACを使用し、5V単一電源で 「DAI＋DAC」 32bit DAC基板です。

　1. SNR 100dB
　2. 32bit 分解能
　3. +5V 単一電源動作
　4. 2.1Vrms出力
　5. MCK無しでも動くモード設定が可能
　DIN/LRCK/SCKの3線で動作可能

　　　　詳細は こちら
 LC8909/DAI
＋PCM5102
32bit DAC基板		  3900円 DACチップを PCM5102版としたDAC基板です。
S/Nレシオが 112dB　となります。
（その他は、PCM5100と同等です）
LC8909/DAI
＋ES9023/DAC基板 		 3500円  DAIとして、LC89091を使用し光端子と同軸端子の入力端子です。　DACには ES9023を使用し、5V単一電源で 「DAI＋DAC＋クロック表示」 基板です。

　1. SNR 112dB
　2. 24bit 分解能
　3. クロック表示 (44/48/88/96/172/192KHz)
　4. +5V単一電源動作
　5. 2Vrms出力
　6. Jitter Reduction回路搭載

　　　　詳細は こちら
9 CS8416/DAI 基板 3500円 ハードモード用DAC基板です。

Cirrus Logicの CS8416を使用し、 ハードモードで使用しています。　使用チップが SOIC版とTSSOP版があります。 　基板として同一設計しています。

・使用チップ ： CS8416/Hard mode.
・SPDIF入力は、同軸(COAX) 3ch、 光受信端子 1ch 対応
・出力PCMモードは、I2S、 Rightjustify の設定が可能です

  出荷位置値は、 I2S です。

　　　詳細は　こちら
 CS8416 SOIC版


CS8416 TSSOP版
 10 WM8804/DAI基板  3800円  ソフトモードのWM8804/DAI付き制御基板です。
DAC基板の制御及び Combo384の接続/切替機能付もついていますので DSD対応のDACセットが構成可能です。

・ PCM1792等 DAC基板の制御機能を搭載しています
・ Combo384を接続/切替可能です。 I2Sの接続切替により
   1. WM8804経由の SPDIF  ( 44.1K ～ 192KHｚ ）
   2. Combo384経由のPCM/DSDデータ
  をジャンパにより切り替えて出力可能です。
・基板の出力フォーマットは、I2S です。
・電源： +5V

　詳細は　こちら

20p-8pの C384接続ケーブルは別売です
11 LC89091/DAI
＋クロック表示基板		 3200円 クロック表示機能付き LC89091 DAI基板です。
入力されたデジタル信号(SPDIF）のクロック表示及びソフトモードDAC基板の制御が可能です。

・使用チップ： LC89091 ソフトモード
・デジタル入力のクロック(44/48/88/96/176/192)が表示されます。
・ソフトモードDAC基板のATT制御等が可能です。

　　　詳細は　こちら
 12 制御基板　V2.3 3500円  Amanero社の Combo384 Module をターゲットとした DSD/PCM 自動切り替え可能な制御基板v2.3 です。

・PCM1792などソフトモードDACの動作を制御します。
 　DSDモードとPCMモードの 切換及び mono x2等の設定等が可能です。
・Combo384からの信号は、6chアイソレータ IC/Si8660使用で パソコン側とアイソレートしています。
・PCMモード時には、DACの音量調整(内蔵ATT)の制御用として、付属の可変抵抗器 で 出力レベルが調整可能 （0ｄB～-120dB 0.5step) です。
・I2S信号を切り替え可能ですので、CS8416等のDAI基板を接続可能です。

　　　詳細は　こちら

20p-8pの C384接続ケーブルは別売です
13 光出力端子 (Tx)

4Pコネクタ ＆ ケーブル付き

 600円 USB Audio 基板用の光出力端子です。

・SPDIF Buff 基板に付属するものと同等品です。
・コネクタに4ピンを使用していますので 4ピン目は余ります

　　　◆　チップコンデンサによる、パスコン付き

光入力端子 (Rx)

3Pコネクタ ＆ ケーブル付き

 600円 DAI 基板用の光入力端子です。　

　DIR9001/DAI 基板 及び CS8416/DAI　Ver3.0 基板の光端子用3Pコネクタに　取付できます。

  　　◆　チップコンデンサによる、パスコン付き

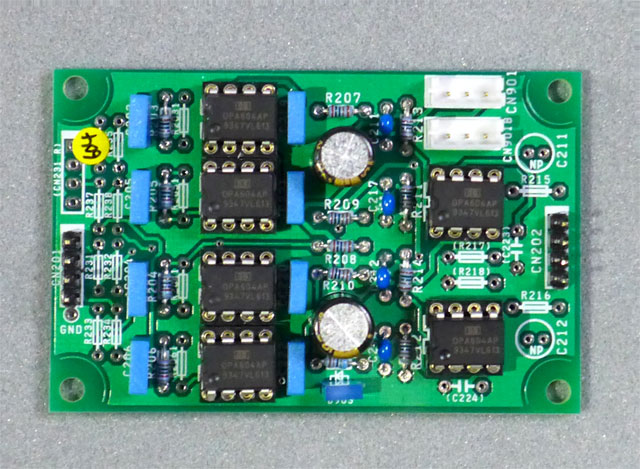

14 IV基板 ｘ 1 4600円 OPA604 x6 の載った IV基板です。

　・ 基板 1枚です。
　・ 完成基板です
IV基板 ｘ 2  9000円 OPA604 x6 の載った IV基板です。

　・ 基板 2枚です。
　・ RE-3 が 2本と RE-4が 2本付きます。
　・ 完成基板です

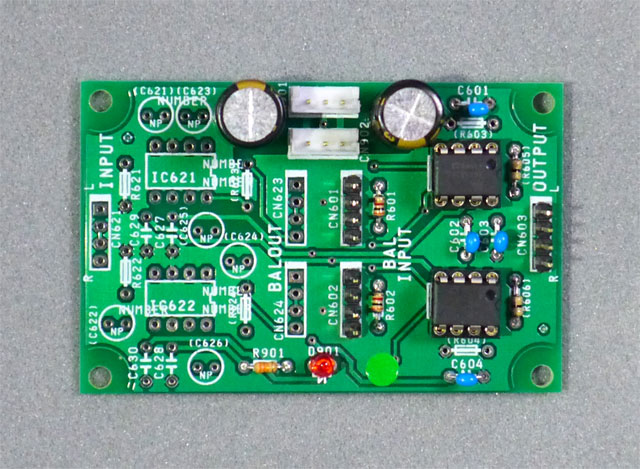

15 バランス・ライン
レシーバ基板		 2300円 バランスタイプの出力を
アンバランスタイプに変える基板です

　・ INA137使用
　・ 完成基板です
16 Combo384 接続ケーブル
20P-8Pケーブル		 500円 Combo384 と [AK4480] [AK4495] [WM8804soft] [制御基板V3.2] 等 (PCM1792/1795) を接続するのに使います。
17 信号伝達コネクタ の
ハウジングとコンタクトピンのセットです

（RE-04 , RE-05 相当）		 500円 お問い合わせが多いため 準備いたしました。

　・RE-4ピンの コネクタハウジン　8個
　・コンタクト ピン 40本　のセット

または、
　・RE-5ピンの コネクタハウジン　8個
　・コンタクトピン　40本 のセット

どちらかをご指定ください。（混ぜても OK）
 18   電子VR / DAC制御基板用
LCD+ケーブルセット(A)
  1200円 ・ヘッダーpin、バックライト用抵抗加工済　LCD
・14pinコネクタ付きフラットケーブル（約19㎝）

・DAC制御基板(Tiny461,mega8)等にも使用可能です。

 電子VR / DAC制御基板用　
LCD+ケーブルセット（B)		 2000円 ・ヘッダーpin、バックライト用抵抗加工済　LCD
・14pinコネクタ付きLCD用ハーネス（約26㎝）

　(参考) ケース等に組み込む場合はこちら（B) の方がケーブル処理しやすいでしょう。　

 お断り ： ハウジングは、多ピンのものを 加工して使用 している場合があります。
