メール販売 USB関連基板

メールによる受付詳細は こちら を参照願います

・ お見積もり依頼フォームにて 在庫・価格・送料等 ご確認下さい。
・ 価格はヤフオクに出品しているものとは異なりますので ご注意ください。
・ 見積もり依頼フォームは こちら です。
・ いたずら防止のため、ご依頼者様の 住所・氏名 ご記入無き場合 お見積もりはいたしません。

休日予定表
赤印は休日です。 発送・連絡等 お休みです。





在庫数記載あるモノは、在庫 数個未満でかつ次回入手未定
  概 要 予 価 内 容 写 真
(ダブルクリックで拡大)

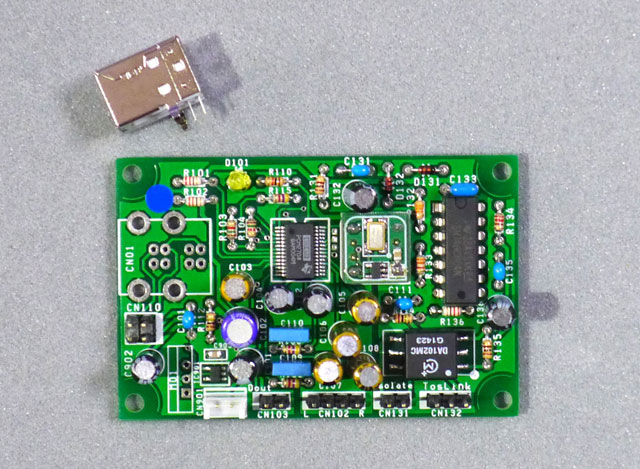

1 PCM2704 USB DAC基板 4100円 BB PCM2704使用。 高精度 2.5ppm TCXO(温度補償型) 12.000MHz発振器搭載。 デジタルバッファ + パルストランス(Murata DA102)付き。

 ・ USBコネクタは、装着位置が選べますので、お好みの位置に半田付けしてください。
 ・ USB I/F IC に Burr Brown製 PCM2704 採用
 ・ 4種類のデジタルアウト端子に対応。
   (1) PCM2704ダイレクト出力 (2) TTLバッファ出力 (3) パルストランス出力   (4)オプションで光出力端子対応可能
 ・ パルストランスは、Murata DA102 使用
 ・ 電源は、つないですぐ使える USBバスパワー方式がデフォルトです。

   詳細は こちら

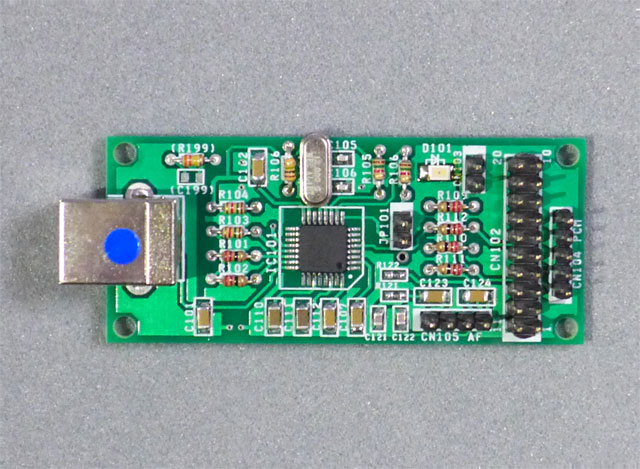

2 PCM2706 DDC 基板 2800円
USB DDCとして BB PCM2706を使用し、 基板サイズとI2S出力の 20pin端子を combo384と互換にした USB Audio DDC 基板です。 I2S のシリアルPCMモード 又は、S/PDIF(同軸)/アナログ出力モードで動作します。
DSD は 対応していません。

・ USB I/F IC に Burr Brown PCM2706 使用。
  (44.1K/48Kです。ハイレゾ対応はありません)
・ I2S出力 又は S/PDIF とオーディオ出力が可能です。
・ I2S出力は、Combo384互換の20pinコネクタ 又は RE-5pin コネクタで出力します。
・ 基板サイズ、取付孔などはCombo384相当ですので、Combo384用のケースに設置可能です
Combo384/DDC (2ndソース)     Combo384 DDC (2ndソース)基板です。 PCM、DSD 対応です。

 詳細は こちら

20p-8pの C384接続ケーブル(下図)は別売です
 5000円  Combo384 DDC (2ndソース)基板です。 PCM、DSD 対応です。 MPU 、CPLD に上位品使用

 詳細は こちら

20p-8pの C384接続ケーブル(下図)は別売です

在庫 3枚

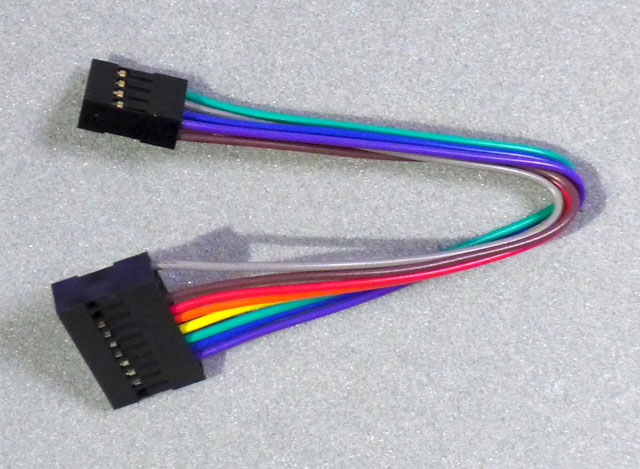

 Combo384 接続ケーブル
20P-8Pケーブル
500円   Combo384 と [AK4480] [AK4495] [WM8804soft] [制御基板V3.2] 等 (PCM1792/1795) を接続するのに使います。

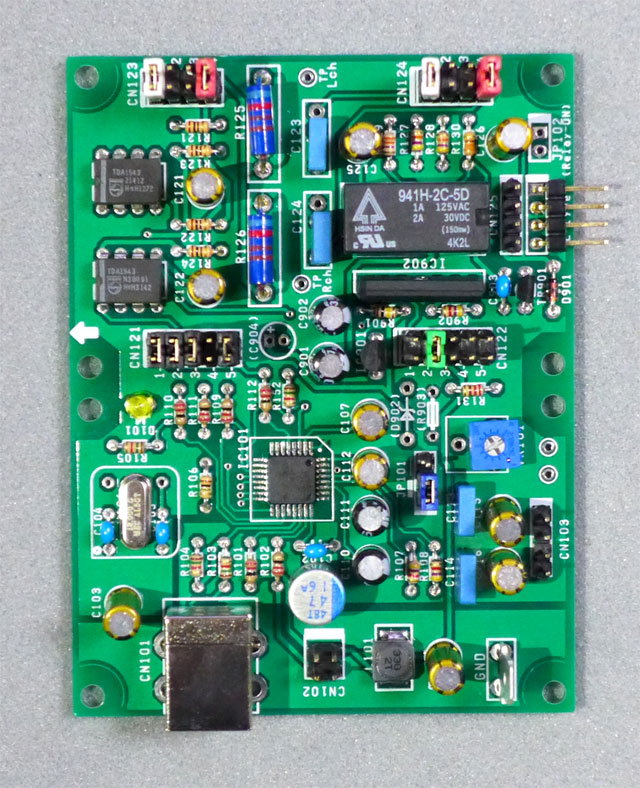

3 PCM2706+TDA1543
DACマスター基板

(RMG抵抗)
5700円
USB DDCとして BB PCM2706を使用し、 DACに Philips TAD1543 をパラ使用したUSB DAC基板です。
IV抵抗に リケノームのオーディオ用抵抗(RMG)を使用しています。 これ1枚でPCオーディオ可能です。

・ USB I/F IC に Burr Brown PCM2706、DACに Pilips TDA1543 x2パラ 使用。
・ TDA1543のIV変換は、抵抗による変換方式です。 (リケノームのオーディオ用抵抗)
・ マスター基板は USB Bus Power により 外部電源無しで動作します。
・ オーディオ出力は、リレー方式による  Muting回路を搭載し、 電源 on-off 時のノイズ低減を計っています。

   詳細は こちら

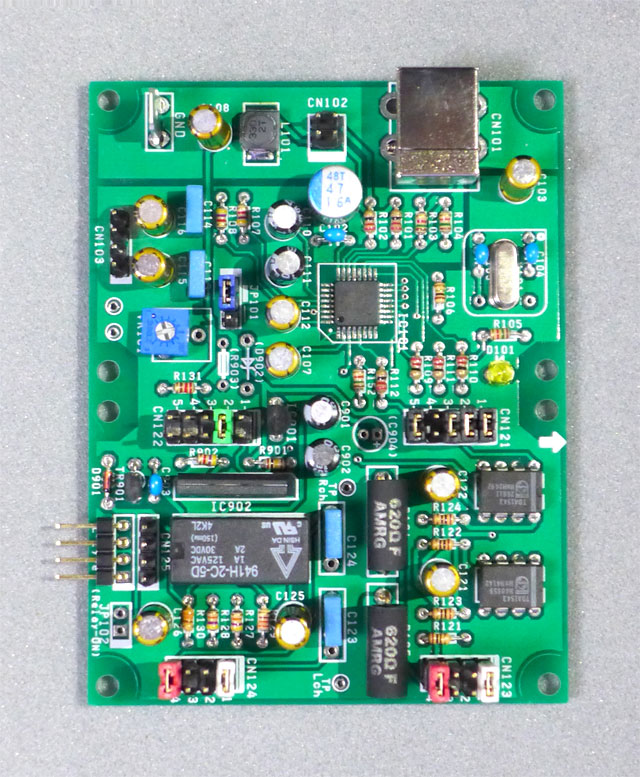

PCM2706+TDA1543
DACマスター基板

 (AMRG抵抗)
IV抵抗に アムトランスのオーディオ用抵抗(AMRG)を使用したバージョンです。

・ TDA1543のIV変換は、アムトランスオーディオ用
  抵抗による 変換方式です。


   詳細は こちら

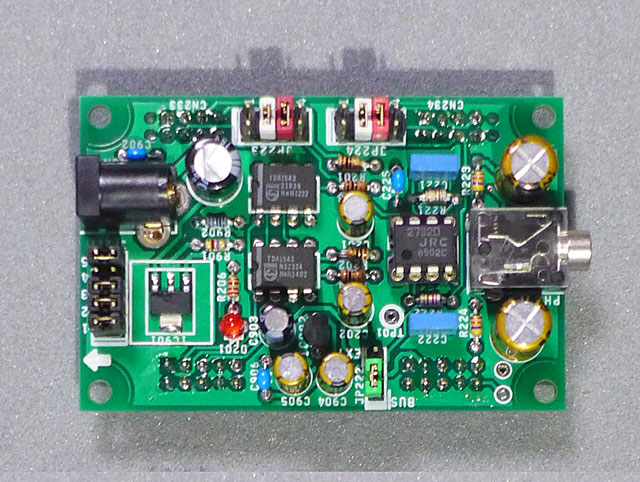

5 TDA1543 x2
スレーブ基板
2500円 USB DDCとして BB PCM2706を使用し、 DACに Philips TDA1543 x2 をパラ使用したマスター基板に載せて使う 「TDA1543 x2」 で TDA1543 x4として使用します。

   詳細は こちら

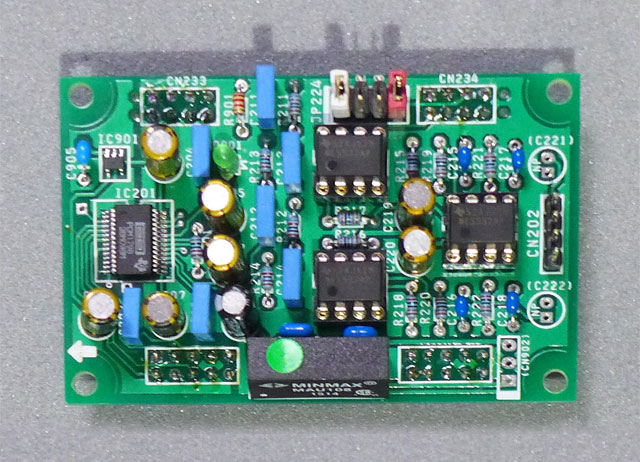

PCM1798
スレーブ基板
3500円
USB DDCとして BB PCM2706を使用し、 DACに Philips TDA1543 x2 をパラ使用したマスター基板に載せて使う 「PCM1798 sub基板」 です。

・ PCM1798/DAC + NE5532/IV基板 です
・ PCM2706+TDA1543x2基板(マスター)に載せて使います。
・ マスター基板 及び 本基板は USB Bus Power により 外部電源無しで動作します。   (DCDCコンバータ搭載です)


   詳細は こちら

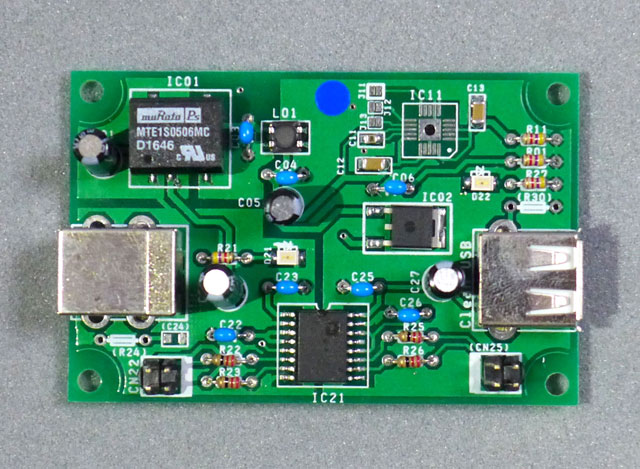

6 ADuM3160使用
USBアイソレータ基板

4700円 ADuM3160 (アナログデバイセズ社) USBデジタルアイソレータ ICを使ったパソコンからの グランドノイズ等 を遮断する アイソレータ基板です。

・ USB信号をアナロデバ社 USB2.0互換 ADuM3160 USBデジタルアイソレータIC を使ったアイソレータ基板です。
・ また、USB  +Vbus(電源) をDCDCコンバーターで 一旦 +6Vに昇圧し ローノイズレギュレータで +5Vに安定化し直して供給します 。
  −JRCの 低飽和型 ローノイズレギュレータ NJM2845を使用しています。
   −オプションで TI の超ローノイズタイプ TPS7A4700 を搭載可能です。
・ USB2.0 /Fullspeed対応です。 High Speed (480Mbps) には対応していません。

   詳細は こちら
7
8
9
